一,产品概述(General Description)
        JTM1307是一款低功耗，具有56字节RAM的全BCD码时钟日历实时
时钟芯片。并具有涓流充电功能。地址和数据通过两线双向的串行总线传
输。芯片可提供秒、分、小时、天数、日期、月份、年份等信息。每一
个月的天数能自动调整，并具有闰年补偿功能。AM/PM标志位决定时钟工
作于24小时或12小时模式。芯片有一个内置的电源感应电路，具有掉电检
测和电池自动切换功能。当以备用电源供电时，计时功能继续正常运转。
JTM1307提供用户调整时钟精度功能，可调节晶振电路在常温下的精度误
差，可调节范围-128PPM~+127PPM。

二.产品特点(Features)
 1.)可对秒、分、小时、每月的天数、月份,每周的天数进行记数
    ，并具有闰年补偿功能，纪年上限2100。
 2.)56字节无限次写入RAM
 3.)可编程方波输出信号
 4.)用户可调整晶振时钟精度，调节范围-128PPM~+127PPM
 5.)涓流充电功能
 6.)自动掉电检测和电源切换电路
 7.)在电池备份模式下，功耗小于500nA
 8.)工业级的工作温度: -40℃到+80℃
 9.)8 引脚塑料 DIP 和 SO 封装
 10.)I C 串行接口

三,应用范围 (Applications)
      时钟

四.下载产品资料PDF文档

JTM1307

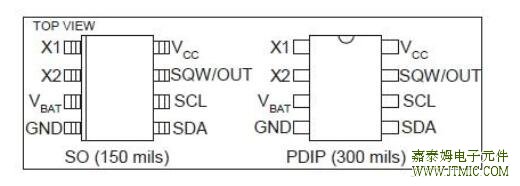

五,产品封装图 (Package)

PIN	NAME	FUNCTION
1	X1	32.768kHz石英晶体连接管脚。其内部振荡器电路专门为具有指定12.5pF负载的晶振工 作而设计。X1是振荡器输入管脚，能够连接一个外部32.768kHz振荡器。X2是内部振荡 器输出管脚，当外部振荡器同X1相连，X2悬空。
2	X2
3
VBAT	标准3V锂电池或其他备用电源输入管脚。电池电压须控制在工作电压的下限和上限之 间。电池和VBAT管脚之间的串行电路中的二极管可能会影响其正常运转。当不需要备用 电源时，VBAT管脚必须接地。低电压失效点（VPF）设定为1.25 x VBAT。当电压达到电压 失效点时，对RTC和用户RAM的读写将会被拒绝。在25℃条件下，当供电中断时，48mAh 或更大容量的锂电池将为JTM1307提供超过10年的供电。
4	GND	接地
5	SDA	2 串行数据输入/输出管脚。SDA是I C串行数据输入/输出接口。SDA为开漏输出管脚，需 要连接一个外部的上拉电阻。无论VCC电压的大小，上拉电压都能够达到5.5V.
6	SCL	2 串行时钟输入管脚。SCL 是 I C 接口的时钟输入管脚，用于同步串行接口之间的数据传 输。无论 VCC电压的大小，上拉电压都能够达到 5.5V.
7	SQW/OUT	方波/输出驱动管脚。使能状态下，SQWE位设为1，SQW/OUT管脚输出(1Hz, 4kHz, 8kHz, 32kHz)频率之一的方波。SQW/OUT是开漏输出管脚，需要连接一个外部上拉电阻。 SQW/OUT引脚工作时需要应用VCC或VBAT。无论VCC电压的大小，上拉电压都能够达到5.5V。 非使能状态下，该管脚为浮动状态。
8	VCC	主要电源。接入正常限定的电压时，设备可接通进行数据读写。当设备接入备用电源， VCC 低于 VTP时，读写操作被禁止。然而在低电压供电时也可保证正常计时功能。。

32.768kHz石英晶体连接管脚。其内部振荡器电路专门为具有指定12.5pF负载的晶振工
作而设计。X1是振荡器输入管脚，能够连接一个外部32.768kHz振荡器。X2是内部振荡
器输出管脚，当外部振荡器同X1相连，X2悬空。

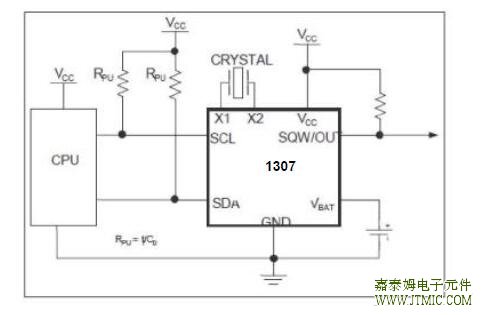

六.电路原理图


七,功能概述
        JTM1307 是一款低功耗、56 字节 SRAM 的时钟/日历芯片，可提供秒、分、小时、天数、日期、月份、
年份信息。每一个月的天数能自动调整，并具有闰年补偿功能。JTM1307 作为 I C 总线的从设备工作。通过
执行 START 条件和提供寄存器地址之后的设备认证码可以进行存取。直至 STOP 条件执行，分布式寄存器停
止依次存取。当 VCC 低于 1.25 x VBAT，设备终止进行中的读写动作，并重置设备地址计数器。为防止错误数
据被写入超差系统中的设备，这时输入设备的数据不会被识别。当 VCC 低于 VBAT，设备调整为低电流电池供
电模式。一旦电源开启，VCC 大于 VBAT +0.2V，设备由电池供电调整为 VCC；当 VCC大于 1.25 x VBAT，，设
备开始识别输入数据。Figure 1 所示的框图标明了串行 RTC 的主要部件。当采用 VCC供电时，JTM1307 可设置
涓流充电功能，对备用锂电池进行涓流充电。
同时 JTM1307 中包含可供用户使用的时钟精度调整寄存器，来调整晶振在常温下的精度偏移，供用户
可调整的空间范围为-128PPM~+127PPM。
1、振荡电路
JTM1307 使用了外部 32.768kHz 晶体。振荡电路无需任何外部电阻或电容即可正常运转。Table 1 详细
说明了几个外部晶体的参数。Figure1 为振荡电路的功能原理图。当使用指定特性的晶体时，启动时间通常
不到 1 秒。
2、时钟精
时钟精度取决于晶体同振荡电路提供的负载以及外围供修调精度的电容负载间的匹配程度。温度改变
引起的晶体频率偏差将会产生额外的误差。外部电路噪声同晶振电路耦合，可能会使时钟运行速度加快。
JTM1307 中具有可供用户调节常温时钟精度的功能。通过检测在常温下的误差ΔPPM，写进 adjust 寄存
器 (41H)，即可将计时误差消除，可调节范围为 adjust 寄存器范围-128PPM~+127PPM。

八,相关产品

实时时钟日历IC
型号	工作电压	工作电流	晶振频率	最大工作时钟频率	RAM空间	IC接口	工作温度范围	封装	代替型号
JTM8563	1.8V-5.5V	800uA/FE=1	32.768KHz	400KHz	16*8	I2C接口	-40～85度	SOP8	PCF8563
								MSOP8
JTM1302	1.3V-5.5V	1.2mA/Vcc=5V	32.768KHz	2MHz/Vcc=5V	31*8	串行3线接口	-45～85度	SOP8	DS1302
JTM1307	4.5V-5.5V	0.2mA/Vcc=5V	32.768KHz		56*8	标准IIC接口	-45～85度	SOP8	DS1307
我司的JTM8563/SOP8&MSOP8的优点是：
1.超低功耗，采用限振幅振荡结构，抗干扰能力强，低启动工作电压。
2.宽工作电压范围：1.8～5.5V
3.低休眠电流典型值为0.25μA
4.具有世纪标志，可工作于1900-2099年
5. I2C总线频率最高达可400KHz
6.时钟输出的频率可编程选择:32.768KHz/1024Hz/32Hz/1Hz 6.内含报警和定时器
7. 具备低电压检测和上电复位失效功能
8. 可直接替换原装的PCF8563
9. 可用于MID/MP3&MP4&MP5/手机/便携仪器/电信计费/考勤机/门禁等与计时有关的电子产品中。
我司的JTM1302/SOP8有如下优点：
1.       抗电磁干扰达到2000V以上，符合家电行业应用标准。
2.       I/O口不加上拉电阻也能正常工作。
3.       外接32.768KHZ,6PF的晶振，在晶振两边不加电容的情况下时钟精度可达到24小时误差不超过0.5S。
4.       晶振起振驱动能力强，不会出现中途停振。
5.       备用电池时钟保持电流小于0.3UA，一节3.3V40mah的纽扣锂电池能用十年以上
6.       解决千年虫问题。
7.       各脚ESD电压都达3000V以上。
8.       工业级，工作温度：40°C - +85°C。
我司的JTM1307有以下优点：
1.       56字节无限次写入RAM。
2.       外接32.768KHZ,12.5PF的晶振，在晶振两边不加电容 的情况下时钟精度可达到24小时误差不超过0.5S。
3.       晶振起振驱动能力强，不会出现中途停振。
4.       自动掉电检测和电源电池自动切换电路。
5.       解决千年虫问题。
6.       具有对电池涓流充电功能。
7.       各脚ESD电压都达3000V以上。
8.       工业级工作温度:-40°C - +85°C。
