JTML71XX-N 是一款低静态电流、低压差的LED恒流驱动器。输出电流 范围可从 100mA 到 400mA 步进调

时间:2016-02-29 14:02来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 技术规格书下载（产品PDF文档 ） 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一, 产品概述( General Description) JTML71XX-N 是一款低静态电流、低
目录

一,产品概述(General Description)


     JTML71XX-N 是一款低静态电流、低压差的LED恒流驱动器。输出电流
范围可从 100mA 到 400mA 步进调节，步长值为 10mA，并可通过多芯片
并联的方式扩展LED 的电流驱动能力内部具有软启动、温度保护、低压保
护等功能

二.产品特点(Features)


● 输出电流：100 mA ~ 400mA，每 10mA 一步
● 输出电流精度：±5%
● 电源电压范围：2.7V-5.5V
● 低压差输出：150mV@350mA
● 极小的静态电流：140uA
● 过温保护：140℃
● 2.5V 欠压保护
三,应用范围 (Applications)


 ● LED照明驱动器
 ● LED手电筒、LED台灯、LED矿灯、LED指示灯等
四.技术规格书下载（产品PDF）

JTML71XX

五,产品封装图 (Package)



PIN 脚位 符号名 功能说明
1 LED LED 脚 接 LED 阴极
2 GND 电源地 接电源负极
3 VDD 电源电压输入脚 接电源正极

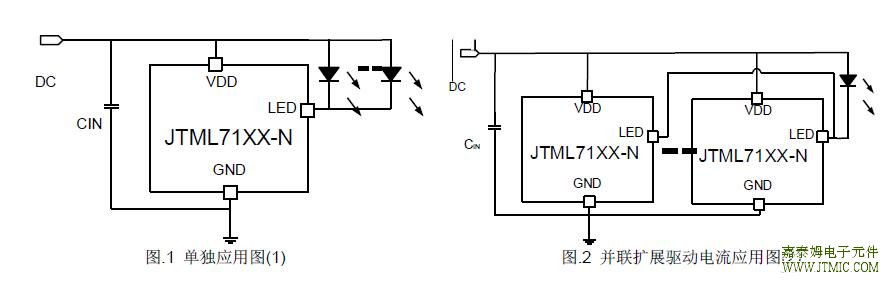

六.电路原理图



七,功能概述


参数 符号 范围 单位
电源电压 VDD -0.3～6.0 V
LED 脚电压 VLED -0.3～6.0 V
LED 脚最大电流 ILED-MAX 500 mA
工作温度范围 Topr -40~+150 ℃
存贮温度范围 Tstg -55~+150 ℃
封装功耗 Pd（SOT89-3） 0.5 mW
焊接温度和时间 Tsolder 260℃, 10s
八,相关芯片选择指南

Part   Number VIN IOUT Accu Application Package
JTML71XX 2.7-6.0V 350mA ±10% LED   Backlight SOT89-3
JTML7136 2.7-18V 1000mA ±5% LED   Lighting SOT89-5
