JTML7135-N 是一款低静态电流、低压差的LED 恒流驱动器。可通过多 芯片并联的方式扩展LED 的电流驱动能力。

时间:2016-02-29 15:03来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 技术规格书下载（产品PDF文档 ） 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) JTML7135-N 是一款低静态电流、
目录

一,产品概述(General Description)

   JTML7135-N 是一款低静态电流、低压差的LED 恒流驱动器。可通过多
芯片并联的方式扩展LED 的电流驱动能力。内部具有软启动、温度保护、
低压保护等功能。
二.产品特点(Features)


1、输出电流精度：±3%
2、低压差输出：150mV@350mA
3、极小的静态电流：140uA
4、过温保护：140℃
5、输入电压范围：2.7V-5.5V
6. 2.5V 欠压保护
7、SOT89-3 无铅封装
三,应用范围 (Applications)


四.技术规格书下载（产品PDF）

JTML7135N

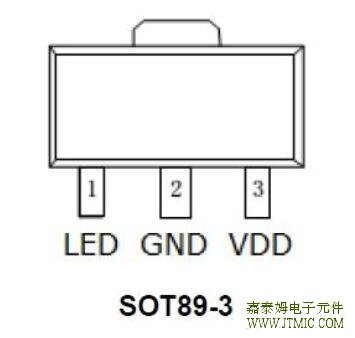

五,产品封装图 (Package)

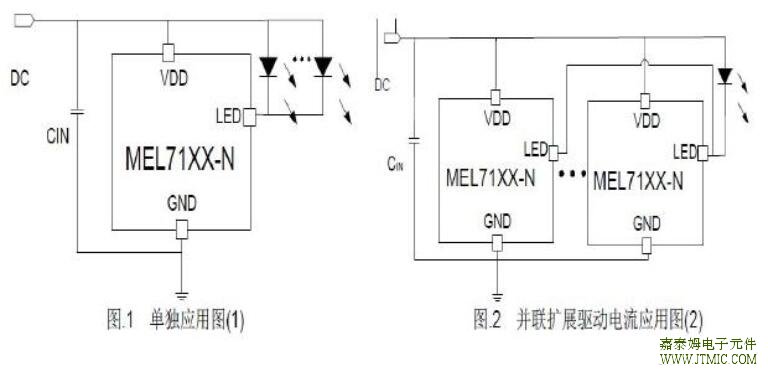

六.电路原理图



七,功能概述


LED 数量 输入电压
(V)		 输入电流
(mA)		 Vled (V) Iled (mA) 效率
1 2.7 32.2 2.676 32.2 99.81%
3 175.8 2.917 175.8 97.23%
3.5 367.8 3.130 367.8 89.43%
4 366.6 3.117 366.6 77.93%
4.5 366 3.109 366 69.09%
5 367.1 3.107 367.1 62.14%
5.5 372.2 3.111 372.2 56.56%
6 386.3 3.123 386.3 52.05%

八,相关芯片选择指南


Part   Number VIN IOUT Accu Application Package
JTML71XX 2.7-6.0V 350mA ±10% LED   Backlight SOT89-3
JTML7136 2.7-18V 1000mA ±5% LED   Lighting SOT89-5
