一,产品概述(General Description)

JTM358 是由两个独立的高增益运算放大器组成。可以是单电源工作，
也可以是双电源工作，电源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、DC 增益部件和所有常规运算放大电路。

采用 DIP8 或 SOP8 封装形式。

二.产品特点(Features)
1.)可单电源或双电源工作。
2.)包含两个运算放大器。
3.)逻辑电路匹配。
4.)功耗小。
5.)频率范围宽。

三,应用范围 (Applications)

四.下载产品资料PDF文档

JTM358

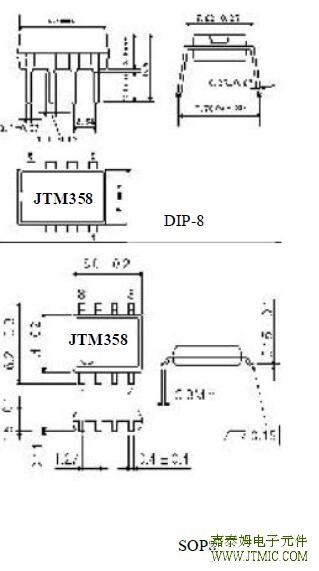

五,产品封装图 (Package)

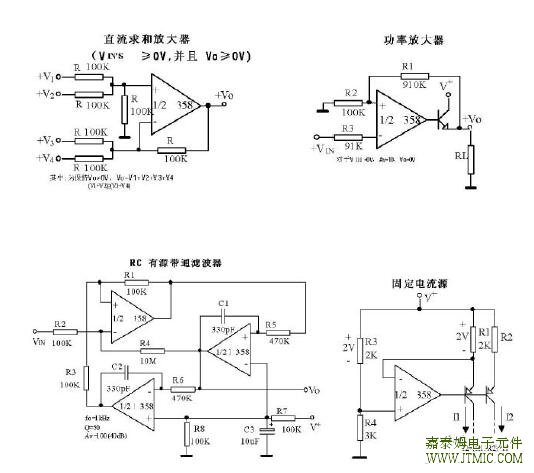

六.电路原理图

七,功能概述

八,相关产品

运放IC

型号	工作电压	电源电流	静态电流	输入	电压增益	共模抑制比	电源电压	封装	替代型号
型号	工作电压	电源电流	静态电流	失调电压	电压增益	共模抑制比	抑制比	封装	替代型号
LM321	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOT-25	LM321
LM358	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOP8/DIP8	UTC358/AZ358
JRC4558	24V或±12V	3.5mA	30mA/-50mA	2mV	100dB	90dB	90dB	SOP8/DIP8	UTC4558/LM4558
LM324	24V或±12V	1.5mA	40mA/-20mA	2mV	100 V/mV	80dB	100dB	SOP14/DIP14	UTC324/AZ324

低压低功耗运放IC

型号	工作电压	电源电流	静态电流	输入	电压增益	共模抑制比	电源电压	封装	替代型号
型号	工作电压	电源电流	静态电流	失调电压	电压增益	共模抑制比	抑制比	封装	替代型号
LMV321	2.7V-5.5V	50uA	23mA	1.7mV	90dB	88dB	92dB	SOT-25	SGM321/NJM2107/MCP6001/MCP6401
LMV321	2.7V-5.5V	50uA	23mA	1.7mV	90dB	88dB	92dB	SOT-25	MC33201/NCV33201/TS921
JTM8541	2.1V-5.5V	42uA	23mA	0.8mV	90dB	88dB	92dB	SOT-25	SGM8541/AD8541
LMV358	2.7V-5.5V	100uA	23mA	1.7mV	90dB	88dB	92dB	SOP8	SGM358/MCP6002/MCP6402
LMV358	2.7V-5.5V	100uA	23mA	1.7mV	90dB	88dB	92dB	SOP8	MC33202/NCV33202/TS922
LMV324	2.7V-5.5V	200uA	23mA	1.7mV	90dB	88dB	92dB	SOP14	SGM324/MCP6004/MCP6404
LMV324	2.7V-5.5V	200uA	23mA	1.7mV	90dB	88dB	92dB	SOP14	MC33204/NCV33204/TS924

比较器IC

型号	工作电压	静态电流	输出电流	输入失调电压	电压增益	输出饱和电压	响应时间	封装	替代型号
LM393	24V或±12V	2.5mA	-16mA	1mV	50 V/mV	150mV	1.3ns	SOP8/DIP8	UTC393/AZ393
LM339	24V或±12V	1mA	-16mA	2mV	50 V/mV	130mV	1.3ns	SOP14/DIP14	UTC339/AZ339


型号	功能	工作电压	工作电流	信噪比	输出增益	封装	替代型号
JTM1671	6dB/75 欧姆视频驱动IC	2.5V-5.5V	7mA	70dB	6dB	SOT-26	MM1671
							NJM2561
							NJM2575
JTM1673	6dB/75 欧姆视频驱动IC	2.5V-5.5V	7mA	70dB	12dB	SOT-26	MM1673
JTM1681	单通道6 阶高清视频滤波驱动IC	2.5V-5.5V	11mA	60dB	6dB	SOT-26	MM1681
JTM2267	双通道6dB/75 欧姆负载驱动IC	4.85V-9V	14mA	70dB	6dB	DMP8	NJM2267
JTM6143	三通道四阶视频滤波器IC	4.75V-5.25V	27mA	75dB	6dB	SOP-8	FMS6143
JTM6143	三通道四阶视频滤波器IC	4.75V-5.25V	27mA	75dB	6dB	SOP-8	SGM9115
JTM6263	三通道6 阶高清视频滤波驱动IC	2.5V-5.5V	27.5mA	60dB	6dB	SOP-8	FMS6363
