JTSM16188B LED显示级联驱动控制专用电路，采用单极性归零码通信协议。 芯片内部集成有归零码协议数字接口、数据锁存器、4X8显示恒流驱动、16级恒流输出调节电路、上电复位电路、内置采样振荡器和PWM振荡器等电路。

                          目录G4o嘉泰姆

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）</span>G4o嘉泰姆

   5.产品封装      6.电路原理图</strong>     7.相关产品G4o嘉泰姆

一.产品概述G4o嘉泰姆

  JTSM16188B 是一款LED（发光二极管显示器）显示级联驱动控制专用电路，采用单极性归零码通信协议。</span>G4o嘉泰姆

芯片内部集成有归零码协议数字接口、数据锁存器、4*8显示恒流驱动、16级恒流输出调节电路、上电复位电路、内置采样振荡器和PWM振荡器等电路。</span>G4o嘉泰姆

二.产品特点G4o嘉泰姆

采用CMOS工艺G4o嘉泰姆

工作电压：4.5V-5.5VG4o嘉泰姆

显示模式：4位*8段</span>G4o嘉泰姆

归零码协议，通讯速率1MHzG4o嘉泰姆

单线串行级联接口(DIN、DOUT)G4o嘉泰姆

恒流驱动16级可调，恒流精度：±5%G4o嘉泰姆

超强的输入端口抗干扰能力G4o嘉泰姆

封装形式：SOP16G4o嘉泰姆

三.应用范围G4o嘉泰姆

    G4o嘉泰姆

四.技术规格书（产品PDF)G4o嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>G4o嘉泰姆

 G4o嘉泰姆

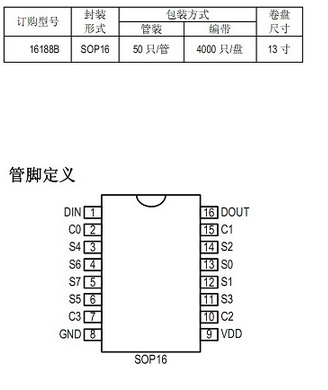

五.产品封装图</span>G4o嘉泰姆

  G4o嘉泰姆

六.电路原理图</strong>G4o嘉泰姆

   G4o嘉泰姆
