高压大电流降压型DC开关电源芯片CXDC65168基准电源振荡器误差放大器限流短路保护半桥驱动外部高压MOS管支持600V电源电压输入同步续流大电流方案UVLO欠压锁定功能
发表时间:2020-06-29浏览次数:14
高压大电流降压型DC开关电源芯片CXDC65168基准电源振荡器误差放大器限流短路保护半桥驱动外部高压MOS管支持600V电源电压输入同步续流大电流方案UVLO欠压锁定功能


目录

1.产品概述       2.产品特点     UXi嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)UXi嘉泰姆

5.产品封装       6.电路原理图  UXi嘉泰姆

7.相关产品UXi嘉泰姆

   产品概述 返回TOPUXi嘉泰姆




  CXDC65168是一款高压大电流降压型DC-DC电源管理芯片,内部集成基准电源、振荡器、误差放大器、限 流保护、短路保护、半桥驱动等功能,非常适合高压大电流场合应用,配合外部高压MOS管最高能支持600V电源电压输入。UXi嘉泰姆

   产品特点 返回TOPUXi嘉泰姆


 UXi嘉泰姆

同步续流方案,支持高压大电流方案。UXi嘉泰姆

外接一个电容可设置工作频率(10KHz-100KHz)UXi嘉泰姆

UVLO 欠压锁定功能: UXi嘉泰姆
  Vcc 引脚端的开启电压 6.5V UXi嘉泰姆
  Vcc 引脚端的关闭电压 3.5V UXi嘉泰姆
  UVLO 迟滞电压为 3V UXi嘉泰姆

逐周限流控制 UXi嘉泰姆

输出短路保护 UXi嘉泰姆

封装形式:SOP16UXi嘉泰姆

   应用范围 返回TOPUXi嘉泰姆


 UXi嘉泰姆

电动摩托车转换器 UXi嘉泰姆

电动自行车转换器 UXi嘉泰姆

高压模拟/数字系统 UXi嘉泰姆

工业控制系统UXi嘉泰姆

电信电源系统 UXi嘉泰姆

以太网 POE UXi嘉泰姆

便携式移动设备 UXi嘉泰姆

逆变器系统UXi嘉泰姆

   技术规格书(产品PDF) 返回TOP UXi嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持UXi嘉泰姆

 QQ截图20160419174301.jpgUXi嘉泰姆

产品封装图 返回TOPUXi嘉泰姆


blob.pngblob.pngUXi嘉泰姆

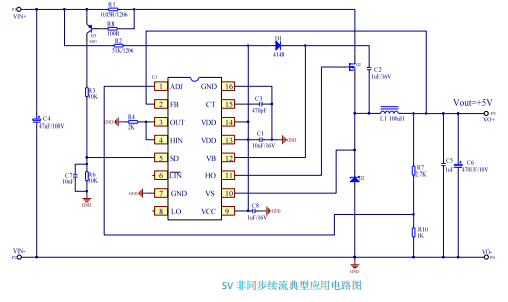

电路原理图 返回TOPUXi嘉泰姆

 UXi嘉泰姆


 UXi嘉泰姆


相关芯片选择指南 返回TOP                更多同类产品......


 UXi嘉泰姆

电源管理UXi嘉泰姆

型号UXi嘉泰姆

输入电压UXi嘉泰姆

输出电压UXi嘉泰姆

功率UXi嘉泰姆

封装UXi嘉泰姆

说明UXi嘉泰姆

CXDC65167UXi嘉泰姆

48VUXi嘉泰姆



DIP-8,SOP-8UXi嘉泰姆

电池供电系统降压型开关电源芯片UXi嘉泰姆

CXDC65168UXi嘉泰姆

48V UXi嘉泰姆



SOP16UXi嘉泰姆

48V 电池供电系统降压型开关电源芯片UXi嘉泰姆

CXDC65169UXi嘉泰姆

1.6V~6.0VUXi嘉泰姆

1.25V~5.0VUXi嘉泰姆

250MAUXi嘉泰姆

SOT23-5UXi嘉泰姆

低功耗LDO低静态功耗LDO芯片UXi嘉泰姆

CXDC65170UXi嘉泰姆



2.5V~36VUXi嘉泰姆

1.0mA~100mAUXi嘉泰姆

SOT-23UXi嘉泰姆

充电器电压适配器开关电源UXi嘉泰姆
