m8254可编程计数／定时芯片简介：
    本接口卡采用 8254 可编程计数／定时器芯片完成对外部脉冲信号的各种处理。8254芯 片内部具有三个独立的16位计数器，它可用程序设置成多种工作方式，按十进制计数或二进制计数，最高计数速率可达10MHz。8254 能用于多种应用场 合，例如外部事件计数器、可编程方波频率发生器、分频器、实时时钟以及程控单脉冲发生器等。
    本接口卡的功能组成非常灵活，通过跨接插座 的不同连接方式，可以使8254的时钟输入端 CLK 与被测现场信号相连，或者与卡上基准时钟相连，也可以将二至三级计数器串连使用。对于8254 的 启停控制端&nbsp;GATE，同样可以通过跨接插座的选择，使其或者受程序的控制或者设置为外部控制。</p>

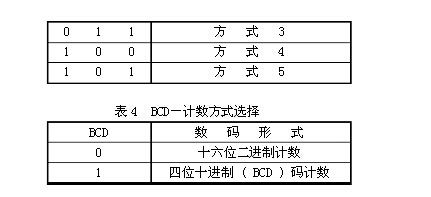

   8254的全部功能是由</span>CPU编程设定的。</span>CPU通过输出指令给</span>8254装入控制字，从而设定其功能。</span>8254控制字格式如下：LZS嘉泰姆

   m




       M8254的三个计数器是独立的16 位减法计数器。计数器的工作方式由工作方式寄存器确定。计数器在编程写入初始值后，在某些方式下计数到0后自动预 置，计数器连续工作。CPU访问计数器时，必须先设定工作方式控制字中的RL1、RL0位。计数器对CLK计数输入端的输入信号进行递减计数。选通信号 GATE控制计数工作的进行，其功能如表5所示。<br/>LZS嘉泰姆

8254的三个计数器按照各工作方式寄存器中控制字的设置进行工作。可以选择的工作方式有六种。这六种方式是：
方式0：计数结束时中断。编程后自动启动，计数器减1计数，计数到终点(减至0 )后输出<br/>高电平，可用于中断请求信号，GATE为低电平时停止计数，回到高电平后继续往下计数。再次启动要重新装入计数值或重新编程。<br/>方式1：可编程单脉冲输出。GATE上升沿进行初始化并开始计数。输出低电平的宽度等于计
数时间。单脉冲输出可用 GATE 上升沿多次触发。<br/>方式2：比率发生器。编程后重复地循环计数。计数到终点时输出一个时钟周期宽度的低电
平脉冲，自动初始化后继续计数。用GATE的上升沿初始化，并开始计数。GATE为低电平时停止计数。<br/>方式3：方波发生器。这种方式是在编程后重复地循环计数，输出波形为方波。如果初始计
数 值为偶数，每个时钟输入脉冲使计数器减2，达到计数终点时输出电平改变。如果初始计数值为奇数，则输出高电平&nbsp;时第一个时钟输入脉冲使计数器减1，随后每 个输入脉冲使计数器减2；输出为低电平时第一个时钟输入脉冲使计数器减3，随后每个输入脉冲使计数器减2，到达计数终点时输出电平改变，计数器自动初始化 后继续计数。用GATE的上升沿初始化并开始计数，GATE为低电平时停止计数。<br/>方式4：软件启动选通脉冲输出。编程后自动启动，计数到终点后输出一个时钟周期的低电
平脉冲。用GATE的上升沿初始化并开始计数，GATE为低电平时停止计数。<br class="img-brk"/>LZS嘉泰姆

方 式5：硬件启动选通脉冲输出。编程后，等待&nbsp;GATE 上升沿进行初始化并开始计数，计数到终点后输出一个时钟周期的低电平脉冲，计数器开始计数后不 受&nbsp;GATE 信号电平的影响，这种选通脉冲的输出可用GATE的上升沿多次触发。在工作方式控制字中，如果设置计数器锁存操作，则该控制字中工作方式选 择位M1、M0 和计数方式选择位BCD 无效。即设置锁存操作时不影响计数器的工作方式，计数器锁存操作，是在计数器计数过程中，在不影响正在进行的计 数操作的条件下，把当前的计数值锁存到寄存器，供&nbsp;CPU 读取，这时在工作方式控制字中，SC1、SC0指定要锁存的计数器，RL1、RL0＝00表示 锁存操作，其余4位无效，计数器按原来设定的方式工作。</span>LZS嘉泰姆
