EnglishCXEM2303集成振荡器单相双电流采样电能计量芯片，单相反窃电功能的电子电度表，精确测量正、负两个方向的有功功率
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（</span>PDF文档）</span>
5.产品封装图</span> 6.电路原理图</span> 7.相关产品
CXEM2303 集成电路是电子电度表的核心芯片，基于此芯片设计的电子电度表具有外围电路简单、</span>精度高、稳定性好等特点，
适用于单相两线电力用户的电能计量。利用</span> CXEM2303 可以制成单相反窃电</span>功能的电子电度表，这种电度表以同一方向计量计</span>
算正向或负向的有功功率，累计用电量。</span>
CXEM2303 具有两个电流采样端，分别采样火线和零线电流，当电流误差超过</span> 12.5%时，表明有窃电行为或错误接线，</span>Pin12
（</span>FAULT）发出指示信号，并按照两个电流中大的一个电流值计量。</span>
CXEM2303 基于数字信号处理，有测量负向有功功率的功能。它能把负向有功功率转换成与正向有</span>功功率方向一致的脉冲输出。</span>
Pin14（</span>CF）输出较高频率的脉冲，用于计量和计算机数据处理，Pin16（</span>F1）和 Pin15（</span>F2）输出较低频率的脉冲用于驱</span>动脉冲电
机，间接驱动机械字轮计度器，记录用电量。在测量负向功率时</span> Pin13（</span>REVP）有负电平输出，用于指示该时的功率为负方向。</span>
CXEM2303 着重考虑了校表过程中读数误差的稳定</span> 性</span> 的</span> 需 求</span> ，</span> 成</span> 品</span> 测</span> 量</span> 数</span> 据</span> 表</span> 明</span> 在</span> 小</span> 信</span> 号</span> 5%Ib
（</span> Ib=5A）</span> 情</span> 况</span> 下</span> 输</span> 出</span> 校</span> 表</span> 脉</span> 冲</span> 信</span> 号</span> 的</span> 稳</span> 定</span> 度</span> 在</span>0.1%以内。</span>
.高精度，在输入动态工作范围（500:1）内，非线性测量误差小于</span> 0.1% .校表过程中高稳定性，输出频率波动小于 0.1%
.精确测量正、负两个方向的有功功率，且以同</span>一方向计算电能有两个电流采样端，分别采样火线和零线电流，取两个电流采样
端中的较大值作为计量，即使在错误用电时电流通道增益可变，在电流通道输入端可以使用小的分流电阻慢速输出脉冲能直</span>
接驱动电机工作，快速输出脉冲可用于计算机数据处理</span>防窃电功能，逻辑输出脚</span> REVP、</span>FAULT 用于显示反向用电或者错误用
电状况</span>芯片上有电压检测电路，检测掉电状况具有防潜动功能芯片上带参考电压源 2.5V±8%（温度系数典型值</span> 30ppm/℃），也
可以使用外部电压源</span>片上内置时钟晶振单工作电源</span> 5V 低功耗</span> 25mW（典型值）采用 0.35um CMOS 工艺，批量的一致性和产</span>
品可靠性得到进一步提高。</span>
电表
需要详细的PDF规格书请扫一扫微信联系我们</span>

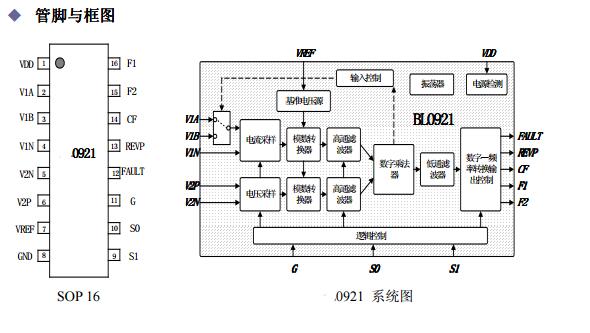

五</span>.产品封</span>装</span>图</span>
