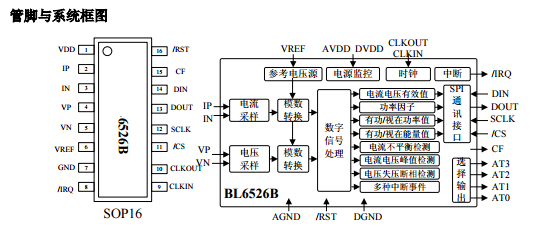

5.产品封装 6.电路原理图</span> 7.相关产品
CXEM2309B 是一颗宽量程单相多功能电子电能计量芯片，适用于简单单相多功能或单相电力线载 波电能表应用，</span>
具有较高的性价比。
CXEM2309B集成了2路高精度Sigma-Delta ADC， 参考电压，电源管理等模拟电路模块，以及处理有功功率、视在</span>
功率、电流电压有效值等电参数的数 字信号处理电路。
CXEM2309B 具有一个电流采样端，采样火线电流。
CXEM2309B 能够测量单相有功能量、视在能量、 功率因子、电流电压有效值、线频率等参数；具有 失压及过压监测</span>
功能；电流电压峰值检测；过零检 测，能够充分满足简单单相多功能电能表的需要。
CXEM2309B 集成一个 SPI 接口，方便与外部 MCU 之间进行计量参数以及校表参数的传递。
CXEM2309B 支持全数字域的偏置补偿、增益调 整、相位校正（最大±2.54°可调）等。有功功率校 验输出快速脉冲 CF，</span>
可以直接接到标准表进行误 差校正。
CXEM2309B 符合新农村电网需求。</span>
高精度，在输入动态工作范围（3000:1）内，
非线性测量误差小于 0.1%
高稳定性，输出频率波动小于 0.1%
芯片可精确测量正负两个方向的有功功率，输 出快速输出脉冲（CF）
芯片给出电压和电流的有效值，测量范围 （20mA~12Ib）
芯片具有电压失压和断相检测功能
芯片上有电源电压监测电路，检测掉电状况
芯片具有防潜动功能，可编程防潜阀值设置
芯片具有可编程调整脉冲输出的频率
芯片具有可编程增益调整和相位补偿
功率因子（PF）测量范围（20mA~12Ib）
芯片可按需要给出中断请求信号（/IRQ）
芯片具有一个 SPI 通信接口，用于数据传输
芯片内置参考电压源2.5V，也可使用外部2.5V 电压
芯片外接晶振 3.58MHz
芯片单工作电源 5V，低功耗 25mW（典型值）
电表
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
| 电能计量专用电路(Energy Measurement ASIC) | ||||||||
| Part No. | Meter | Measurement | Power Consumption | Anti-Tamper | Output | Clock | VDD | Package |
| CXEM2303 | Single | Active | 20mW | 2 Channels | Pulse | Internal | 5V | SOP16 |
| CXEM2304E | Single | Active 3000:1 | 15mW | Reverse Indication | Pulse | Internal | 5V | SOP16 |
| CXEM2305 | Single | Multifunction (Active, I, V, P.) | 6mW | Pulse | Internal | 3.3V | SOP8 | |
| CXEM2306A | Single | Active | 15mW | 2 Channels | Pulse | 3.58MHz | 5V | SSOP24 |
| CXEM2307E | Single | Active | 15mW | Reverse Indication | Pulse | 3.58MHz | 5V | SSOP24 |
| CXEM2308B | Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | 3 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP24 |
| CXEM2308GX | Single | Multifunction (Active 6000:1, I, V, P, S, PF, Freq.) | 20mW | 3 Channels | Pulse, UART | 3.58MHz | 5V | SOP16 |
| CXEM2309B | Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | Reverse Indication | Pulse, SPI | 3.58MHz | 5V | SOP16 |
| CXEM2310A | Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI/UART | 3.58MHz | 5V | SSOP24 |
| CXEM2310B | Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP20 |
| CXEM2311 | Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 |
| CXEM2312C | Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 |
| CXEM2313B | Three | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, Q, S, PF, Freq ) | 30mW | Reverse Indication By Any | 2Pulse,SPI | 3.58MHz | 3.3V | LQFP44 |
