通用微控制器(General Purpose MCU )CX23P40, 款高性价比MCU，其采用改进的51 内核，同时集成 13-Ch/12bit-ADC 及可编程脉冲 发生器模块，拥有4K字节OTP和128字节RAM存储空间，还集成了 UART、比较器以及丰富的定时器等资源

                          目录E8w嘉泰姆

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）</span>E8w嘉泰姆

   5.产品封装      6.电路原理图</strong>     7.相关产品E8w嘉泰姆

一.产品概述E8w嘉泰姆

CX23P40是一款高性价比MCU，其采用改进的51 内核，同时集成 13-Ch/12bit-ADC 及可编程脉冲 发生器模块，拥有4K字节OTP和128字节RAM存储空间，还集成了 UART、比较器以及丰富的定时器等资源。&nbsp; E8w嘉泰姆

二.产品特点E8w嘉泰姆

  ●电源和复位  E8w嘉泰姆

  ●上电复位电路（POR）。  E8w嘉泰姆

  ●4 级可选的欠压复位电路（BOR）。  E8w嘉泰姆

  ●8 级可选低压检测（LVD）。  E8w嘉泰姆

  ●LDO 给内核供电，支持低功耗掉电模式。  E8w嘉泰姆

  ●看门狗定时器（WDT）。 E8w嘉泰姆

  ●CPU  E8w嘉泰姆

  ●8 位 51 核，兼容 C8051 指令集。  E8w嘉泰姆

  ●带软件陷阱指令。  E8w嘉泰姆

  ●双DPTR.  E8w嘉泰姆

  ●时钟系统  E8w嘉泰姆

  ●32MHz 高精度 IHRC 振荡，± 5% @ 2.4~5.5V ，±3% @ 2.7~5.5V 。  E8w嘉泰姆

  ●32KHz 低频 ILRC 振荡。  E8w嘉泰姆

  ●CPU 最高主频 4MHz @ 2.4~5.5V； 8MHz @ 3.0~5.5V。  E8w嘉泰姆

  ●系统时钟预分频系数可设置：4/8/16/32。  E8w嘉泰姆

  ●存储器  E8w嘉泰姆

  ●4K 字节 OTP，数据保持时间大于 10 年。  E8w嘉泰姆

  ●支持程序分页加密。  E8w嘉泰姆

  ●128 字节 RAM。  E8w嘉泰姆

  ●支持 5 PIN 在系统编程。  E8w嘉泰姆

  ●输入/输出  E8w嘉泰姆

  ●14个I/O端口，其中P2.2只能开漏输出。 E8w嘉泰姆

  ●外围设备  E8w嘉泰姆

  ●7 路键盘输入，可唤醒 PD 模式。</span>E8w嘉泰姆

  ●4 路外部中断输入，可唤醒 PD 模式。  E8w嘉泰姆

  ●12 位 13 通道模数转换器（ADC），最大 转换速率 100Ksps；</span>E8w嘉泰姆

   转换参考电压内置外 置可选。  E8w嘉泰姆

 ●1 路比较器 CMP。  E8w嘉泰姆

 ●2个16位标准定时器（T0，T1）。  E8w嘉泰姆

 ●1 路 UART 接口。  E8w嘉泰姆

 ●可编程脉冲发生器（PPG），支持4路多种 脉冲形式输出。  E8w嘉泰姆

 ●低功耗模式  E8w嘉泰姆

 ●空闲（IDL）模式。 E8w嘉泰姆

 ● 掉电（PD）模式。  E8w嘉泰姆

 ●封装  16/8 SOP。</span>E8w嘉泰姆

三.应用范围E8w嘉泰姆

小家电。  E8w嘉泰姆

电源管理。  E8w嘉泰姆

电动工具  E8w嘉泰姆

应急灯   E8w嘉泰姆

四.技术规格书（产品PDF)E8w嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>E8w嘉泰姆

 E8w嘉泰姆

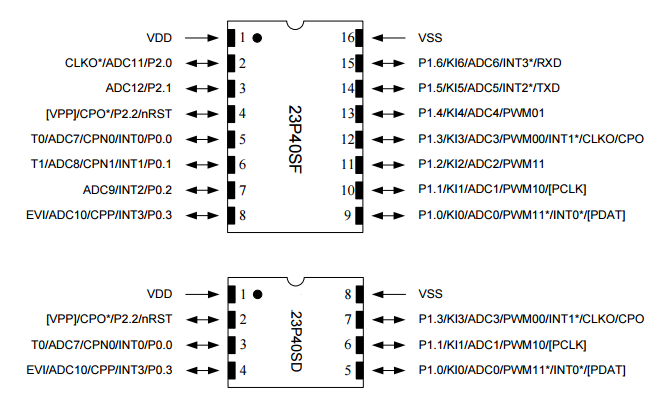

五.产品封装图</span>E8w嘉泰姆

  E8w嘉泰姆

六.电路原理图</strong>E8w嘉泰姆

   E8w嘉泰姆
