CXLB73163是可以对单节可充电锂电池进行恒流/恒压充电 的充电器电路。该器件内部包括功率晶体管,应用时不需要 外部的电流检测电阻和阻流二极管。CXLB73163 只需要极少的 外围元器件,并且符合 USB 总线技术规范,非常适合于便 携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.2V,也可以通过一个外部的电阻调节。充电电流 通过一个外部电阻设置。当输入电压(交流适配器或者 USB 电源)掉电时,CXLB73163 自动进入低功耗的睡眠模式,此时 电池的电流消耗小于 0.1μA。内置防反灌保护电路,当电池电 压高于输入电压时,自动关闭内置功率 MOSFET。其它功能 包括输入电压过低锁存,自动再充电,内置 OVP 保护,电 池温度监控以及充电状态/充电结束状态指示等功能。 CXLB73163 采用散热增强型的 8 管脚小外形封装 eSOP-8。

可编程使充电电流1.0A预设充电电压4.2V充电电流输出监控CXLB73163单节可充电锂电池进行恒流恒压充电充电器电路软启动限制浪涌电流电流
产品手册
  • "

产品订购

产品订购

产品简介

目录

1.产品概述       2.产品特点     mQp嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)mQp嘉泰姆

5.产品封装       6.电路原理图  mQp嘉泰姆

7.相关产品mQp嘉泰姆

   产品概述 返回TOPmQp嘉泰姆


       CXLB73163 是可以对单节可充电锂电池进行恒流/恒压充电 的充电器电路。该器件内部包括功率晶体管,应用时不需要 外部的电流检测电阻和阻流二极管。CXLB73163 只需要极少的 外围元器件,并且符合 USB 总线技术规范,非常适合于便 携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温度比较 高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.2V,也可以通过一个外部的电阻调节。充电电流 通过一个外部电阻设置。当输入电压(交流适配器或者 USB 电源)掉电时,CXLB73163 自动进入低功耗的睡眠模式,此时 电池的电流消耗小于 0.1μA。内置防反灌保护电路,当电池电 压高于输入电压时,自动关闭内置功率 MOSFET。其它功能 包括输入电压过低锁存,自动再充电,内置 OVP 保护,电 池温度监控以及充电状态/充电结束状态指示等功能。 CXLB73163 采用散热增强型的 8 管脚小外形封装 eSOP-8。

   产品特点 返回TOPmQp嘉泰姆


 可编程使充电电流可达 1.0A mQp嘉泰姆

 不需要外部 MOSFET,传感电阻和阻流二极管 mQp嘉泰姆

 小的尺寸实现对锂离子电池的完全线形充电管理 mQp嘉泰姆

 恒电流/恒电压运行和热度调节使得电池管理效力最 高,没有热度过高的危险  从 USB 接口管理单片锂离子电池 mQp嘉泰姆

 预设充电电压为 4.2V 1%,也通过 FB 可以调节 mQp嘉泰姆

 充电电流输出监控 mQp嘉泰姆

 充电状态指示标志和充满状态标志 mQp嘉泰姆

 1/10 充电电流终止 mQp嘉泰姆

 自动再充电 mQp嘉泰姆

 停止工作时提供 40A 电流 mQp嘉泰姆

 2.9V 涓流充电阈值电压 mQp嘉泰姆

 软启动限制浪涌电流电流 mQp嘉泰姆

 OVP 保护功能,输入高于 6.8V,停止充电 mQp嘉泰姆

 当拔掉 VIN 时,IC 不消耗电池能量 mQp嘉泰姆

 输出端具有防反灌保护功能 mQp嘉泰姆

 采用 eSOP8 以及客户订制的封装形式mQp嘉泰姆

   应用范围 返回TOPmQp嘉泰姆


 移动电话 mQp嘉泰姆

 数码相机 mQp嘉泰姆

 MP4 播放器 mQp嘉泰姆

 蓝牙应用、 mQp嘉泰姆

 电子词典 mQp嘉泰姆

 便携式设备 mQp嘉泰姆

 各种充电器 mQp嘉泰姆

 移动电源mQp嘉泰姆

   技术规格书(产品PDF) 返回TOP mQp嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持mQp嘉泰姆

 QQ截图20160419174301.jpgmQp嘉泰姆

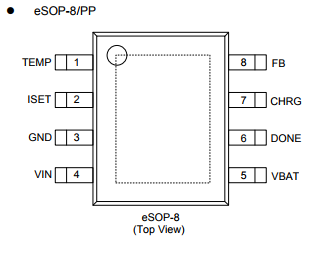

产品封装图 返回TOPmQp嘉泰姆


image.pngmQp嘉泰姆

电路原理图 返回TOPmQp嘉泰姆

 mQp嘉泰姆


 mQp嘉泰姆


相关芯片选择指南 返回TOP                                  更多同类产品.......


 mQp嘉泰姆

Li-ion电池充电管理
产品名称 工作电压(V) 输出电流(mA) 静态电流(uA) 震荡频率(KHz) 最高效率(%) 封装形式
CXLB7309 4.25-6.5 500 25 Linear Y SOT-23-5,SOT-89-5
CXLB7308 4.25-6.5 1000 25 Linear Y ESOP-8
CXLB73154 4.25-6.5 100 25 Linear N SOT-553,SOT-23-5L,l SOT-89-5L
CXLB73155 4.25-10 500 40 Linear N SOT-23-6L
CXLB73156 4.25-10 1000 40 Linear N ESOP8
CXLB73157 4.25-10 500 40 Linear N SOT-23-5L,SOT-89-5L
CXLB73158 4.25-6.5 500 25 Linear N SOT-23-5L,SOT-89-5L
CXLB73159 4.25-6.5 300 25 Linear N SOT-23-5L,SOT-89-5L
CXLB73160 3.8-6.0 800 25 Linear N SOP-8
CXLB73161 4.25-6.5 500 25 Linear N SOT-23-6L
CXLB73162 4.25-6.5 1000 40 Linear N ESOP-8
CXLB73163 4.25-6.5 1000 40 Linear Y ESOP-8
