首页 > 产品中心 > MCU存储ADC时钟数据线 > 微功耗实时时钟 >CXCL3451采用CMOS工艺功耗低一路输出高低电平两种状态精确定时高低电平都有很强的推力3V时高电平有20mA低电平有40mA的推力有六种option选择定时时间测试和选择更宽的定时时间
CXCL3451采用CMOS工艺功耗低一路输出高低电平两种状态精确定时高低电平都有很强的推力3V时高电平有20mA低电平有40mA的推力有六种option选择定时时间测试和选择更宽的定时时间
15
CXCL3451产品采用CMOS工艺，自身功耗低。工作电压宽，抗干扰能力强。
产品可以实现循环定时，一路输出，高低电平两种状态精确定时。
外接32768晶振，八种不同的定时模式。
高低电平都有很强的推力，3V时高电平有20mA、低电平有40mA的推力。
有六种 option 选择定时时间，可以方便测试和选择更宽的定时时间。
上电后，如果晶振不起振，OUT输出高阻。晶振起振后OUT输出低电平，定时时间到OUT输出高电平。
TC脚用于加快定时测试。按下 TC，定时几个小时，OUT 就相应的闪几次，闪动频率为 2.3Hz
OP1~OP6邦定PAD采用低功耗设计，OUT输出高电平时，邦定PAD无电流。
产品手册
-
[ CXCL3451 ]
样品申请
产品简介
目录
产品概述 返回TOP
产品特点 返回TOP
产品采用CMOS工艺，自身功耗低。工作电压宽，抗干扰能力强。
产品可以实现循环定时，一路输出，高低电平两种状态精确定时。
外接32768晶振，八种不同的定时模式。
高低电平都有很强的推力，3V时高电平有20mA、低电平有40mA的推力。
有六种 option 选择定时时间，可以方便测试和选择更宽的定时时间。
上电后，如果晶振不起振，OUT输出高阻。晶振起振后OUT输出低电平，定时时间到OUT输出高电平。
TC脚用于加快定时测试。按下 TC，定时几个小时，OUT 就相应的闪几次，闪动频率为 2.3Hz
OP1~OP6邦定PAD采用低功耗设计，OUT输出高电平时，邦定PAD无电流。
应用范围 返回TOP
循环定时IC
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

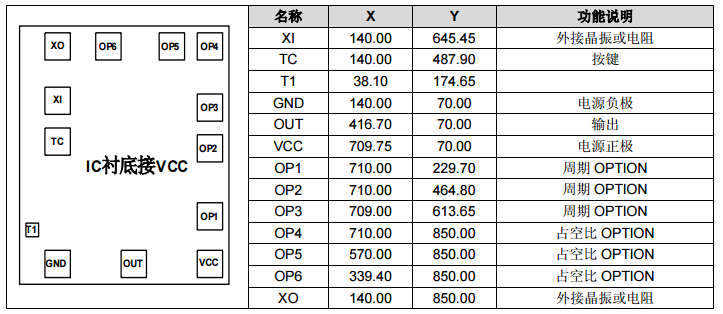

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
| 定时器系列 | |||
| 型号 | 功能 | 适用范围 | 封装 |
| CXCL3450 | High output current can source or sink 200mA | 用于时基电路 | DIP/SOP-14 |
| CXCL3451 | 循环定时IC | 用于户外庭院灯等 | DICE |
