[ CXSD6259 ]
一,产品概述(General Description)
CXSD6259是一款高性能同步降压型DC-DC转换器，采用180KHz固定开关频率设计，
专为工业及高可靠性场景优化。支持8-36V宽输入电压范围，可精准输出1.25-32V电
压，最大持续电流达4A，兼具低纹波（±1.2%）、高转换效率（典型值>92%）及优
异的线性/负载调整率特性。集成PWM控制环路与智能频率补偿技术，支持0-100%
全范围占空比调节，显著简化外围电路设计
The CXSD6259 is a 180 KHz fixed frequency PWM buck (step-down)
DC/DC converter,capable of driving a 4A load with high efficiency, low ripple
and excellent line and load regulation.Requiring a minimum number of external
components, the regulator is simple to use and include internaln High efficiency
frequency compensation and a fixed-frequency oscillator.
The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%.
An over current protection function is built inside.When short protection function
happens, the operation frequency will be reduced from 180KHz to 48KHz. An internal
compensation block is built in to minimize external component count.
二.产品特点(Features)
核心技术优势：
■ 高效能电源管理
-
180KHz固定频率振荡器，短路时自动降频至48KHz保护
-
多级保护机制：过流/短路/过热三重防护
-
内置功率MOS管，最小压降仅0.3V
■ 紧凑型设计 -
集成频率补偿模块，减少30%外围元件
-
TO252-5L封装优化空间利用率，适配高密度PCB布局
-
支持-40℃~125℃宽温工作范围
■ 精准电源输出 -
线性调整率±0.9%，负载调整率±1.5%
-
支持动态负载响应，恢复时间<50μs
Wide 8V to 36V Input Voltage Range
Output Adjustable from 1.25V to 32V
Maximum Duty Cycle 100%
Minimum Drop Out 0.3V
Fixed 180KHz Switching Frequency
4A Constant Output Current Capability
Internal Optimize Power MOSFET
High efficiency
Excellent line and load regulation
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
Available in TO-252 package
三,应用范围 (Applications)
✔ 工业级LCD/LED显示设备供电
✔ 便携式医疗检测仪器电源管理
✔ 5G通信基站及网络设备
✔ 车载电子系统与智能仪表
✔ 工业自动化控制模块
CXSD6259通过智能化频率调节与多重保护设计，在复杂工况下确保稳定供电，
是紧凑型、高可靠性电源系统的理想选择。
LCD Monitor and LCD TV
Portable instrument power supply
Telecom / Networking Equipment
四.技术规格书下载（产品PDF）
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
五,产品封装图 (Package)
六.电路原理图

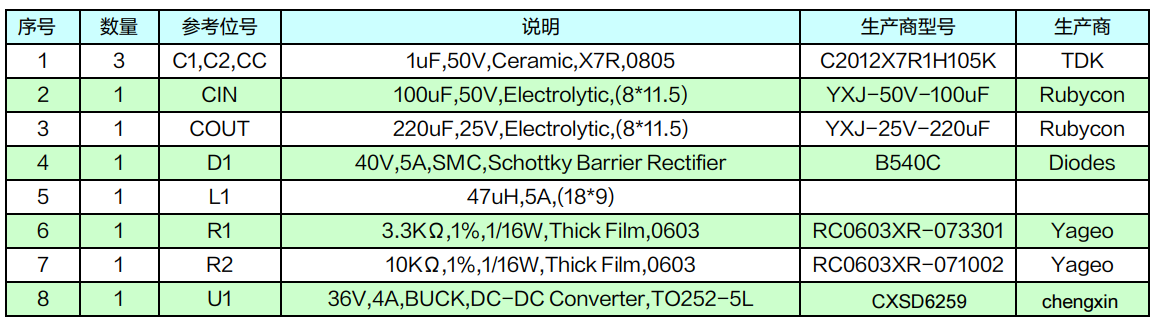

七,物料清单
八.性能数据
九.DEMO 实物图
十.PCB 布局
十一.应用信息
输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬
态电压，必须采用针对最大RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于
大多数的应用，1 个 10uF 的输入电容器就足够了, 它的放置位置尽可能靠近 CXSD6259位
置上。最大 RMS 电容器电流由下式给出：
其中，最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差，即 IMAX=ILIM-△IL/2。在未使用陶瓷电容器时，还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行
高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压，一般来说，一旦电容 ESR 得到满足，电容
就足以满足需求。任何电容器的 ESR 连同其自身容量将为系统产生一个零点，ESR 值越大，
零点位于的频率段越低，而陶瓷电容的零点处于一个较高的频率上，通常可以忽略，是一种
上佳的选择，但与电解电容相比，大容量、高耐压陶瓷电容会体积较大，成本较高，
因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。
输出电压纹波由下式决定：
式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹
波电流△IL 随着电感值的增加而减小，并随着 VIN 和 VOUT 的升高而增加。用于
设定纹波电流的一个合理起始点为△IL =0.3*ILIM，其中 ILIM 为峰值开关电流
限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：
续流二极管
续流二极管建议使用肖特基二极管，比如 B540C。它的额定值为平均正向电流 5A 和反向电压 40V。4A 电流下典型
正向电压为 0.55V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向
电流可计算如下：
典型应用器件快速选择表
PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。
十二,功能概述
|
Parameter |
Symbol |
Value |
Unit |
|
Input Voltage |
Vin |
-0.3 to 40 |
V |
|
Feedback Pin Voltage |
VFB |
-0.3 to Vin |
V |
|
Output Switch Pin Voltage |
VOutput |
-0.3 to Vin |
V |
|
Power Dissipation |
PD |
Internally limited |
mW |
|
Thermal Resistance (TO252) |
RJA |
50 |
oC/W |
|
Operating Junction Temperature |
TJ |
-40 to 125 |
oC |
|
Storage Temperature |
TSTG |
-65 to 150 |
oC |
|
Lead Temperature (Soldering, 10 sec) |
TLEAD |
260 |
oC |
|
ESD (HBM) |
>2000 |
V |
十三,相关芯片选择指南
|
降压型直流电源变换器芯片(大功率型) |
|||||
|
产品型号 |
输入电压 |
开关电流 |
开关频率 |
电压版本 |
封装类型 |
|
5V ~ 32V |
4A |
300KHz |
Adj (0.8V) |
TO252-5L |
|
|
5V ~ 32V |
5A |
300KHz |
Adj (0.8V) |
TO263-5L |
|
|
8V ~ 36V |
4A |
180KHz |
Adj (1.25V) |
TO252-5L |
|
|
8V ~ 36V |
5A |
180KHz |
Adj (1.25V) |
TO263-5L |
|
|
8V ~ 40V |
8A |
180KHz |
Adj (1.25V) |
TO220-5L |
|
