产品概述 返回TOP
CXSU63130系列DC/DC 芯片是采用CMOS 工艺制造的低静态电流的PFM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干
扰。输出电压为2.0V~7.0V（按0.1V 的级差），振荡频率为100KHz(典型值)。对内置开关晶体管的
CXSU63130Xxx，组成DC/DC 升压电路只需接三个外围元件, 一只肖特基二极管、一只电感和一只电容。
带CE 端的CXSU63130Cxx，具有关断功能，可使芯片功耗达到最小。该系列芯片适用于低噪声、较大电
流的电池供电设备。
产品特点 返回TOP
低电压启动: 最小可在0.9V启动 (IOUT = 1mA)
占空比: 66/78%, 内建自动开关模式控制（PFM）
外部零件：线圈，电容器，二极管
精度± 2 ％
高效率： ± 85 ％ （典型）
标准功能（产品类别A）
关机功能（产品类型的C ， D ）
输出电压可调型（产品类型的E， F ）
输出电压可调型（产品类型的B，E， F ）
应用范围 返回TOP
◆ 供电便携式设备如数码相机，电子笔记本电脑， PDA等
◆ 电力供应音频设备，例如便携式CD
◆ 恒定电压供电给相机，摄影器材，通讯设备
◆ 供电给微机
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

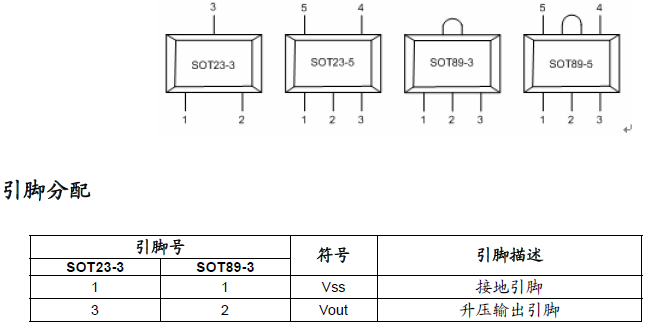

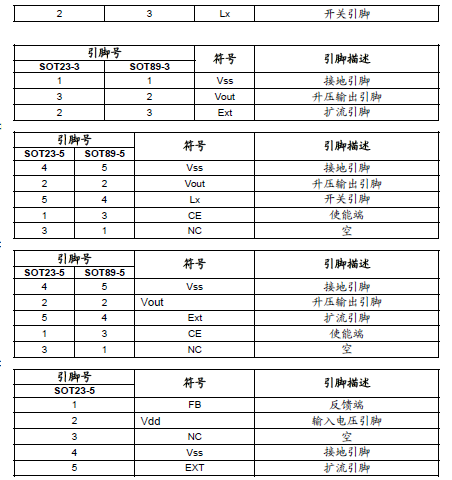

产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
Asynchronous-PFM Step up |
|||||||||
|
Product |
Product Info |
Vin Min |
Vin Max |
Iout max |
Quiescent current |
Vout max |
Freq KHZ |
Effiency |
Package |
|
180KHZ DC/DC升压转换器 |
0.9V |
7V |
300mA |
30 |
7V |
180 |
78% |
SOT23/SOT25/SOT89-3 |
|
|
300KHZ DC/DC升压转换器 |
0.9V |
7V |
300mA |
15 |
7V |
300 |
85% |
SOT23/SOT89-3/TO92 |
|
|
Synchro-PFM Step up |
|||||||||
|
Product |
Product Info |
Vin Min |
Vin Max |
Iout max |
Quiescent current |
Vout max |
Freq KHZ |
Effiency |
Package |
|
同步DC/DC升压转换器 |
0.9V |
7V |
300 |
15 |
7V |
300 |
85% |
SOT23/SOT89-3/TO92 |
|
