CXSD61037同步降压转换器,恒定频率、电流脉冲宽度调制模式的降压转换器
-
[ 产品资料下载 ]
目录
1.产品概述 2.产品特点
3.应用范围 4.下载产品资料PDF文档
5.产品封装图 6.电路原理图
7.功能概述 8.相关产品
一,产品概述(General Description)
二.产品特点(Features)
1.高效率高达96% 2.1.5MHz恒频工作
High Efficiency: Up to 96%
2.1.5MHz Constant Frequency Operation
3. 输出电流1.0A（ 1.0A Output Current0
三,应用范围 (Applications)
用于恒定频率、电流脉冲宽度调制模式的降压转换器。
Purpose：For onstant frequency, current mode PWM step-down converter.
四.下载产品资料PDF文档
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
五,产品封装图 (Package)
六.电路原理图

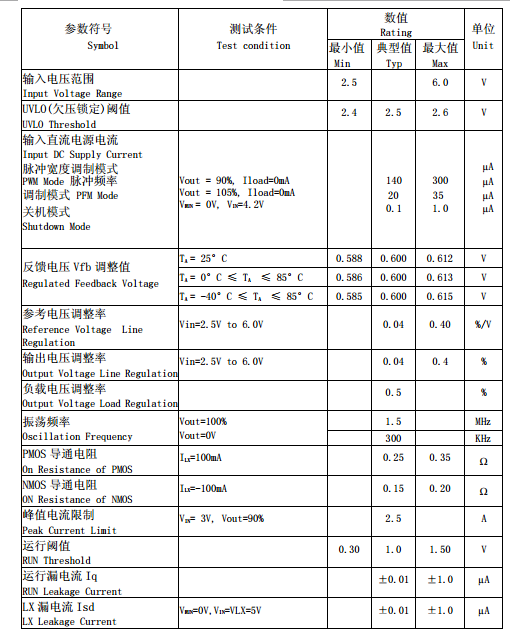

七,功能概述
|
特性 |
符号 |
数值 |
单位 |
|
输入电源电压 |
VIN |
-0.3 to +6 |
V |
|
EN/VOUT 端电压 |
VEN |
0.6 |
V |
|
LX 端电压 |
VLX |
-0.3 |
V |
|
LX 端和源极电流峰值 |
IP |
2.5 |
A |
|
结温 |
TJ |
125 |
℃ |
|
焊接温度（焊接 10秒）Lead |
TL |
300 |
℃ |
|
工作温度 |
Topr |
-40 to +85 |
℃ |
|
储存温度 |
Tstg |
-65 to +150 |
℃ |
八,相关产品 更多同类产品......
|
低压同步DC-DC降压IC |
|||||||||
|
型号 |
输入耐压 |
输出电压 |
输出电流 |
反馈电压 |
工作频率 |
静态工作电流 |
待机电流 |
封装 |
|
|
2.0-6.0V |
1.2V/1.8V/3.3V/可调输出 |
0.7A |
0.6V |
1.5MHz |
96% |
20uA |
SOT-25 |
||
|
2.5-6.0V |
可调输出 |
1A |
0.6V |
1.5MHz |
96% |
20uA |
SOT-25 |
||
|
2.0-6.0V |
可调输出 |
1.0A |
0.6V |
1.5M |
96% |
20uA |
1uA |
SOT-25 |
|
|
CXSD61038A |
2.3-6.0V |
可调输出 |
1.2A |
0.6V |
1.5M |
96% |
35uA |
1uA |
SOT-25 |
|
CXSD61038B |
2.3-6.0V |
可调输出 |
1.5A |
0.6V |
1.5M |
96% |
35uA |
1uA |
SOT-25 |
|
2.3-6.0V |
可调输出 |
1.5A |
0.6V |
1.5M |
96% |
35uA |
1uA |
SOT-25 |
|
|
2.0-6.5V |
可调输出 |
2.0A |
0.6V |
1.5M |
96% |
40uA |
1uA |
SOT-26 |
|
|
CXSD61040B |
2.6-6.0V |
可调输出 |
2.0A |
0.6V |
3M |
96% |
30uA |
0.1uA |
SOT-25 |
|
CXSD61042S |
2.3-6.5V |
可调输出 |
2.0A |
0.6V |
1.5M |
96% |
40uA |
40uA |
SOP-8 |
|
CXSD61043S |
2.3-6.5V |
可调输出 |
3.0A |
0.6V |
1.5M |
95% |
40uA |
40uA |
ESOP-8 |
|
CXSD61044D |
2.3V-6.5V |
可调输出 |
1.3A |
0.6V |
1.5M |
96% |
35uA |
35uA |
DFN2*2-6 |
|
CXSD61040D |
2.3V-6.5V |
可调输出 |
2A |
0.6V |
1.5M |
95% |
40uA |
40uA |
DFN3*3-10 |
|
2.5-6.0V |
可调输出 |
3.0A |
0.6V |
1MHz |
95% |
40uA |
0.1uA |
SOT-25 |
|
