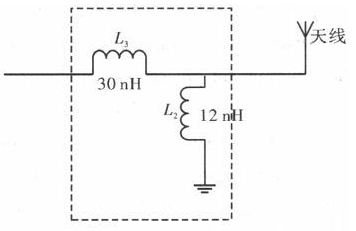

图9 实际调试后匹配电路

    实际调试中天线的增益为-17 dB，较仿真时有所减小。当天线在433.92 MHz谐振时，天线的带宽较窄，相比仿真结果约减小400 kHz。而且匹配电路中电感值发生较大变化，这是因为ADS进行Smith圆匹配中默认阻抗实部最小为5.3，而实际天线的实部只有2.8，出现了较大误 差。即便如此，文中所设计的天线还能满足有源RFID定位系统应用要求。实物如图10所示。

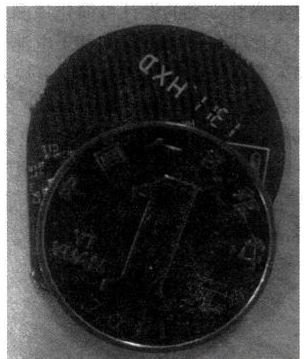

    图10 实物图

    4 结束语

    本文提出了一种超小型433 MHz PCB天线，增益为-17 dB，达到了RFID系统的应用要求。天线半径为14 mm的半圆区域，在目前所有的文献中面积最小。该天线已制作完成，经过不断调试，在匹配了两个电感后，谐振频率达到433 MHz。该天线尺寸小，是一种性能较好，工程上实用性强的标签天线。
