产品概述 返回TOPoPe嘉泰姆
The CXSD62248 is a 52 KHz fixed frequency monolithic step
down switch mode regulator with a built in internal Power
MOSFET. It achieves 2.5A continuous output current
over a wide input supply range with excellent load and
line regulation.
The device includes a voltage reference, oscillation
circuit, error amplifier, internal PMOS and etc.
The PWM control circuit is able to adjust the duty ratio
linearly from 0 to 100%. An enable function, an over
current protection function and a short circuit protection
function are built inside. An internal compensation block
is built in to minimize external component count.
The CXSD62248 serves as ideal power supply units for
portable devices.
产品特点 返回TOPoPe嘉泰姆
oPe嘉泰姆
* 2.5A Constant Output CurrentoPe嘉泰姆
* 80mΩ RDSON Internal Power PMOSFET SwitchoPe嘉泰姆
* Up to 95% EfficiencyoPe嘉泰姆
* Fixed 52KHz FrequencyoPe嘉泰姆
* Wide 3.6V to 32V Input Voltage RangeoPe嘉泰姆
* Output Adjustable from0.8V to 30VoPe嘉泰姆
* Built in Frequency CompensationoPe嘉泰姆
* Built in Thermal Shutdown FunctionoPe嘉泰姆
* Built in Current Limit FunctionoPe嘉泰姆
* SOP-8 Package is AvailableoPe嘉泰姆
* The minimum dropout up to 0.3VoPe嘉泰姆
应用范围 返回TOPoPe嘉泰姆
oPe嘉泰姆
* Portable DVDoPe嘉泰姆
* LCD Monitor / TVoPe嘉泰姆
* Battery ChargeroPe嘉泰姆
* ADSL ModemoPe嘉泰姆
* Telecom / Networking EquipmentoPe嘉泰姆
技术规格书（产品PDF) 返回TOP oPe嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
oPe嘉泰姆
oPe嘉泰姆

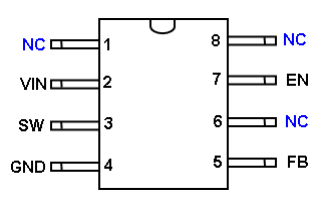

产品封装图 返回TOPoPe嘉泰姆
oPe嘉泰姆
电路原理图 返回TOPoPe嘉泰姆
oPe嘉泰姆
oPe嘉泰姆
PWM Buck Converter(Non-synchronous)oPe嘉泰姆 |
Part No.oPe嘉泰姆 | Input VoltageoPe嘉泰姆 | Output VoltageoPe嘉泰姆 | Current MAXoPe嘉泰姆 | FrequencyoPe嘉泰姆 | EfficiencyoPe嘉泰姆 | PackageoPe嘉泰姆 | PrecisionoPe嘉泰姆 | OCPoPe嘉泰姆 | OTPoPe嘉泰姆 | SPoPe嘉泰姆 |
|
|
CXSD62239oPe嘉泰姆 | 20VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2AoPe嘉泰姆 | 380KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62240oPe嘉泰姆 | 45VoPe嘉泰姆 | 3.3V/5V/ADJoPe嘉泰姆 | 3AoPe嘉泰姆 | 150KHZoPe嘉泰姆 | 90%oPe嘉泰姆 | TO220/263oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62240HoPe嘉泰姆 | 56VoPe嘉泰姆 | 5V/ADJoPe嘉泰姆 | 3AoPe嘉泰姆 | 150KHZoPe嘉泰姆 | 90%oPe嘉泰姆 | TO220/263oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62241oPe嘉泰姆 | 45VoPe嘉泰姆 | ADJoPe嘉泰姆 | 3AoPe嘉泰姆 | 150KHZoPe嘉泰姆 | 90%oPe嘉泰姆 | TO252oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62242oPe嘉泰姆 | 45VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2AoPe嘉泰姆 | 150KHZoPe嘉泰姆 | 90%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62243oPe嘉泰姆 | 20VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2AoPe嘉泰姆 | 380KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62244oPe嘉泰姆 | 28VoPe嘉泰姆 | ADJoPe嘉泰姆 | 3AoPe嘉泰姆 | 380KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62245oPe嘉泰姆 | 32VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2AoPe嘉泰姆 | 380KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62246oPe嘉泰姆 | 40VoPe嘉泰姆 | ADJoPe嘉泰姆 | 1.8AoPe嘉泰姆 | 150KHZoPe嘉泰姆 | 90%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62247oPe嘉泰姆 | 45VoPe嘉泰姆 | 3.3V/5V/ADJoPe嘉泰姆 | 3AoPe嘉泰姆 | 52KHZoPe嘉泰姆 | 75%oPe嘉泰姆 | TO220/263oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62248oPe嘉泰姆 | 32VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2.5AoPe嘉泰姆 | 52KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62249oPe嘉泰姆 | 32VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2.2AoPe嘉泰姆 | 52KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62250oPe嘉泰姆 | 32VoPe嘉泰姆 | ADJoPe嘉泰姆 | 2.2AoPe嘉泰姆 | 380KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | SOP8oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
CXSD62251oPe嘉泰姆 | 23VoPe嘉泰姆 | ADJoPe嘉泰姆 | 5AoPe嘉泰姆 | 240KHZoPe嘉泰姆 | 95%oPe嘉泰姆 | TO263oPe嘉泰姆 | 3%oPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 | YoPe嘉泰姆 |
