产品概述 返回TOPhSG嘉泰姆
CXCH7653是内置高压功率MOSFET 的电流模式PWM控制芯片，适用于28W 以内的全电压范围离线式反激开关
电源，具有高性能、低待机功耗、低成本的优点。
为了保证芯片正常工作，CXCH7653针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括软启动、
过温保护（OTP）、VDD 欠压锁定保护（UVLO）、过压保护（OVP）及箝位、逐周期电流限制（OCP）、过载
保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声和FM干扰进行了处理。芯片内置的频率抖动和图腾柱
栅极软驱动技术可容易地获得良好的EMI 性能hSG嘉泰姆
产品特点 返回TOPhSG嘉泰姆
内置软启动：4ms hSG嘉泰姆
优化的Brust控制模式，以提高效率和降低待机
功耗（低于0.3W） hSG嘉泰姆
正常工作时无音频噪声设计 hSG嘉泰姆
固定工作频率：50KHz hSG嘉泰姆
内置斜波补偿电路hSG嘉泰姆
较低的启动电流和工作电流 hSG嘉泰姆
内置前沿消隐电路 hSG嘉泰姆
欠压锁定保护 hSG嘉泰姆
过载保护（OLP） hSG嘉泰姆
过压保护（OVP） hSG嘉泰姆
保护解除后自动恢复功能</p>
应用范围 返回TOPhSG嘉泰姆
电池充电器 hSG嘉泰姆
机顶盒电源 hSG嘉泰姆
开放式开关电源 hSG嘉泰姆
数码相机、摄像机适配器 hSG嘉泰姆
电脑/服务器/液晶电视待机电源 hSG嘉泰姆
VCR、SVR、DVD&DVCD播放器电源<span style="font-size: 18px;">hSG嘉泰姆
技术规格书（产品PDF) 返回TOP hSG嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
hSG嘉泰姆
hSG嘉泰姆

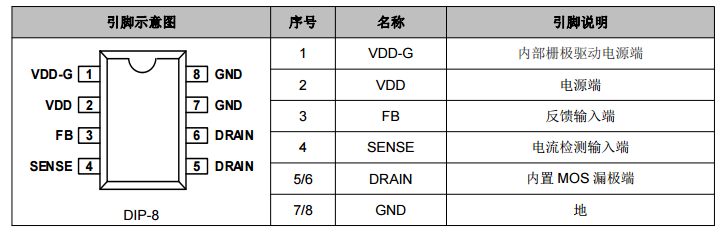

产品封装图 返回TOPhSG嘉泰姆
hSG嘉泰姆
电路原理图 返回TOPhSG嘉泰姆
hSG嘉泰姆
hSG嘉泰姆
hSG嘉泰姆
电源管理类>线充充电器系列（内置）</span>hSG嘉泰姆 |
型号hSG嘉泰姆 | 输入电压hSG嘉泰姆 | 输出电压hSG嘉泰姆 | 输出电流hSG嘉泰姆 | 效率hSG嘉泰姆 | 适用范围hSG嘉泰姆 | 封装hSG嘉泰姆 |
CXCH7634ATSHhSG嘉泰姆 | 180V~264VhSG嘉泰姆 | 5V~5.5VhSG嘉泰姆 | 500mAhSG嘉泰姆 | 68hSG嘉泰姆 | 手机等数码产品 充电器、适配器、标准和辅助供电模块hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7634BTS/BTDhSG嘉泰姆 | 180V~264VhSG嘉泰姆 | 5V~5.5VhSG嘉泰姆 | 500mA~1AhSG嘉泰姆 | 78hSG嘉泰姆 | 手机等数码产品 充电器、适配器、标准和辅助供电模块hSG嘉泰姆 | SOP-8/DIP-8hSG嘉泰姆 |
CXCH7634BTSHhSG嘉泰姆 | 180V~264VhSG嘉泰姆 | 5V~5.5VhSG嘉泰姆 | 500mA~1AhSG嘉泰姆 | 72hSG嘉泰姆 | 手机等数码产品 充电器、适配器、标准和辅助供电模块hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7635BThSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 500mA/1AhSG嘉泰姆 | 78hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | DIP-8/SOP-8hSG嘉泰姆 |
CXCH7636ATShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 500mAhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7636BTShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7637BThSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 500mA/1AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | DIP-8/SOP-8hSG嘉泰姆 |
CXCH7637CTShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 500mA/1AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7638MTDhSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 2AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7639BTShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7640BTShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1.8AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7640CTDhSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 2AhSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品充电器、适配器、线性电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7641hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | SOP-7hSG嘉泰姆 |
CXCH7642hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | SOP-7hSG嘉泰姆 |
CXCH7643CShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-7hSG嘉泰姆 |
CXCH7644hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-7hSG嘉泰姆 |
CXCH7645hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | SOP-7hSG嘉泰姆 |
CXCH7646ChSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | /hSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7647hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1.5AhSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7648ChSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1.0AhSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7648ShSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 1.5AhSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7649hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 4AhSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | SOP-8hSG嘉泰姆 |
CXCH7650hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 5VhSG嘉泰姆 | 4AhSG嘉泰姆 | 80hSG嘉泰姆 | CC/CV电池充电器、数码产品充电器、PDA充电器</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
型号hSG嘉泰姆 | 输入电压hSG嘉泰姆 | VDD输入电压hSG嘉泰姆 | 工作电流hSG嘉泰姆 | 开关频率</span>hSG嘉泰姆 | 适用范围hSG嘉泰姆 | 封装hSG嘉泰姆 |
CXCH7651hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 3mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 手机等数码产品 充电器、适配器、线性电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7652hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 适配器、开放式电源hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7652CMhSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑、液晶电视待机电...hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7653hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑待机电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7654hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑、液晶电视待机电...hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7655BhSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~32VhSG嘉泰姆 | 1.6mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑待机电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7656hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~32VhSG嘉泰姆 | 1.6mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑待机电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7657hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | -0.3~30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | DVD/DVB/机顶盒电源、家电电源、线性电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7658hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | DVD/DVB/机顶盒电源、家电电源、线性电源</span>hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
CXCH7659hSG嘉泰姆 | 90V~264VhSG嘉泰姆 | 30VhSG嘉泰姆 | 2mAhSG嘉泰姆 | 50KHzhSG嘉泰姆 | 机顶盒电源、数码相机、摄像机适配器、电脑、液晶电视待机电...hSG嘉泰姆 | DIP-8hSG嘉泰姆 |
