产品概述 返回TOPM0e嘉泰姆
The CXSD61006 is a wide input range, high-efficiency, and highfrequency
DC-to-DC step-down switching regulator,capable of delivering up to 1.5A of
output current. With a fixed switching frequency of 650KHz, this current mode
PWM controlled converter allows the use of small external components, such
as ceramic input and output caps, as well as small inductors.CXSD61006 also
employs a proprietary control scheme that switches the device into a power
save mode during light load, thereby extending the range of high efficiency
operation. An OVP function protects the IC itself and its downstream system
against input voltage surges. With this OVP function, the IC can stand off input
voltage as high as 42V, making it an ideal solution for industrial applications such
as smart meters as well as automotive applications.In automotive systems, power
comes from the battery, with its voltage typically between 9V and 24V. Including
cold crank and double battery jump-starts, the minimum inputvoltage may be as
low as 4V and the maximum up to 36V,with even higher transient voltages. With
these high input voltages, linear regulators cannot be used for high supply currents
without overheating the regulator. Instead, high efficiency switching regulators
such as CXSD61006 must be used to minimize thermal dissipation.
CXSD61006 is available SOT23-6 Packages.
产品特点 返回TOPM0e嘉泰姆
1.)Wide Input Operating Range from 4V to 38V
2.)Standoff Input Voltage: 42V
3.)High Efficiency at 12V In 5V Out: Up to 91%:
4.)High Efficiency PFM mode at light load
5.)Capable of Delivering 1.5A
6.)No External Compensation Needed
7.)Current Mode control
8.)Logic Control Shutdown
9.)Thermal shutdown and UVLO
10.)Available in SOT23-6 PackageM0e嘉泰姆
应用范围 返回TOPM0e嘉泰姆
Smart Meters
Industrial Applications
Automotive ApplicationsM0e嘉泰姆
技术规格书（产品PDF) 返回TOP M0e嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
M0e嘉泰姆
M0e嘉泰姆

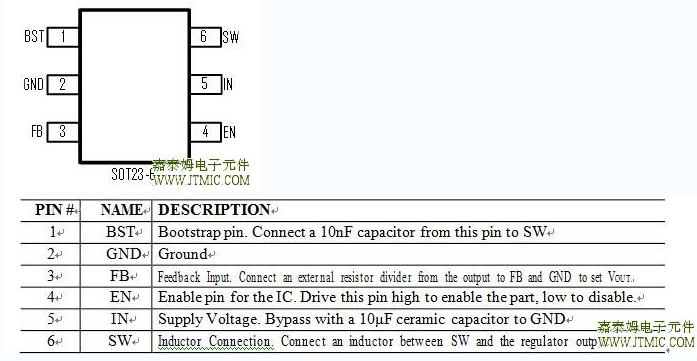

产品封装图 返回TOPM0e嘉泰姆
M0e嘉泰姆
电路原理图 返回TOPM0e嘉泰姆
M0e嘉泰姆
M0e嘉泰姆
M0e嘉泰姆
DC-DC降压ICM0e嘉泰姆 |
型号M0e嘉泰姆 | 输入耐压M0e嘉泰姆 | 输出电压M0e嘉泰姆 | 输出电流M0e嘉泰姆 | 反馈电压M0e嘉泰姆 | 工作频率M0e嘉泰姆 | 效率M0e嘉泰姆 | 静态工作电流</span>M0e嘉泰姆 |
CXSD61023AM0e嘉泰姆 | 42VM0e嘉泰姆 | 可调输出/带CC/cv模式 恒流模式保护M0e嘉泰姆 | 3.5AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 125KM0e嘉泰姆 | 94%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61021AM0e嘉泰姆 | 42VM0e嘉泰姆 | 可调输出/带CC/cv模式 恒流模式保护M0e嘉泰姆 | 3AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 125KM0e嘉泰姆 | 94%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61022AM0e嘉泰姆 | 42VM0e嘉泰姆 | 可调输出/带CC/cv模式 恒流模式保护M0e嘉泰姆 | 2.5AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 125KM0e嘉泰姆 | 94%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61020M0e嘉泰姆 | 40VM0e嘉泰姆 | 可调输出/带CC/cv模式M0e嘉泰姆 | 3AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 225KM0e嘉泰姆 | 92%M0e嘉泰姆 | 2.84mAM0e嘉泰姆 |
CXSD61027M0e嘉泰姆 | 50VM0e嘉泰姆 | 5V固定输出M0e嘉泰姆 | 3.2AM0e嘉泰姆 |
| 150KM0e嘉泰姆 | 87%M0e嘉泰姆 | 4.7mAM0e嘉泰姆 |
CXSD61026M0e嘉泰姆 | 50VM0e嘉泰姆 | 5V固定输出M0e嘉泰姆 | 2.4AM0e嘉泰姆 |
| 150KM0e嘉泰姆 | 89%M0e嘉泰姆 | 4.7mAM0e嘉泰姆 |
CXSD61025M0e嘉泰姆 | 50VM0e嘉泰姆 | 5V固定输出M0e嘉泰姆 | 2.1AM0e嘉泰姆 |
| 150KM0e嘉泰姆 | 90%M0e嘉泰姆 | 4.7mAM0e嘉泰姆 |
CXSD61024M0e嘉泰姆 | 50VM0e嘉泰姆 | 5V固定输出M0e嘉泰姆 | 1.8AM0e嘉泰姆 |
| 150KM0e嘉泰姆 | 90%M0e嘉泰姆 | 4.7mAM0e嘉泰姆 |
CXSD61015M0e嘉泰姆 | 40VM0e嘉泰姆 | 可调输出/带CC/CV模式带线损补偿</span>M0e嘉泰姆 | 3AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 125KM0e嘉泰姆 | 94%M0e嘉泰姆 | 4mAM0e嘉泰姆 |
CXSD61014AM0e嘉泰姆 | 40VM0e嘉泰姆 | 5V固定输出M0e嘉泰姆 | 3.5AM0e嘉泰姆 |
| 150KM0e嘉泰姆 | 93%M0e嘉泰姆 | 2mAM0e嘉泰姆 |
CXSD61013BM0e嘉泰姆 | 45VM0e嘉泰姆 | 可调输出/M0e嘉泰姆 | 2AM0e嘉泰姆 | 1.23VM0e嘉泰姆 | 150KM0e嘉泰姆 | 93%M0e嘉泰姆 | 2mAM0e嘉泰姆 |
CXSD61012M0e嘉泰姆 | 40VM0e嘉泰姆 | 可调输出/带CC/CV模式M0e嘉泰姆 | 2AM0e嘉泰姆 | 1.18VM0e嘉泰姆 | 110KM0e嘉泰姆 | 93%M0e嘉泰姆 | 10mAM0e嘉泰姆 |
CXSD61011M0e嘉泰姆 | 42VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 3AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 50-500KM0e嘉泰姆 | 91%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61018M0e嘉泰姆 | 40VM0e嘉泰姆 | 可调输出/带CC/cv模式M0e嘉泰姆 | 3AM0e嘉泰姆 | 1.25VM0e嘉泰姆 | 180KM0e嘉泰姆 | 89%M0e嘉泰姆 | 2.1mAM0e嘉泰姆 |
CXSD61019M0e嘉泰姆 | 40VM0e嘉泰姆 | 可调输出/带CC/cv模式M0e嘉泰姆 | 3.5AM0e嘉泰姆 | 1.25VM0e嘉泰姆 | 180KM0e嘉泰姆 | 87%M0e嘉泰姆 | 2.1mAM0e嘉泰姆 |
CXSD61017M0e嘉泰姆 | 45VM0e嘉泰姆 | 可调输出/带CC模式M0e嘉泰姆 | 3AM0e嘉泰姆 | 1.25VM0e嘉泰姆 | 150KM0e嘉泰姆 | 89%M0e嘉泰姆 | 2.0mAM0e嘉泰姆 |
CXSD61016M0e嘉泰姆 | 45VM0e嘉泰姆 | 可调输出/带CC模式M0e嘉泰姆 | 2AM0e嘉泰姆 | 1.235VM0e嘉泰姆 | 150KM0e嘉泰姆 | 83%M0e嘉泰姆 | 2.0mAM0e嘉泰姆 |
CXSD61006BM0e嘉泰姆 | 4.75V-40VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 0.8AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 550KM0e嘉泰姆 | 90%M0e嘉泰姆 | 10uAM0e嘉泰姆 |
CXSD61006M0e嘉泰姆 | 4.0-42VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 1.5AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 650KM0e嘉泰姆 | 91%M0e嘉泰姆 | 600uAM0e嘉泰姆 |
CXSD61005M0e嘉泰姆 | 4.5-25VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 1.8AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 1.4MM0e嘉泰姆 | 92%M0e嘉泰姆 | 1.8mAM0e嘉泰姆 |
CXSD61010AM0e嘉泰姆 | 20VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 3.5AM0e嘉泰姆 | 1.2VM0e嘉泰姆 | 400KM0e嘉泰姆 | 89%M0e嘉泰姆 | 700uAM0e嘉泰姆 |
CXSD61010M0e嘉泰姆 | 28VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 3AM0e嘉泰姆 | 1.22VM0e嘉泰姆 | 380KM0e嘉泰姆 | 89%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61009M0e嘉泰姆 | 20VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 3AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 380KM0e嘉泰姆 | 88%M0e嘉泰姆 | 3mAM0e嘉泰姆 |
CXSD61008M0e嘉泰姆 | 20VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 2AM0e嘉泰姆 | 0.8VM0e嘉泰姆 | 380KM0e嘉泰姆 | 89%M0e嘉泰姆 | 2mAM0e嘉泰姆 |
CXSD61007M0e嘉泰姆 | 45VM0e嘉泰姆 | 5.0V/可调输出/3.3/12VM0e嘉泰姆 | 2AM0e嘉泰姆 | 1.23VM0e嘉泰姆 | 150KM0e嘉泰姆 | 82%M0e嘉泰姆 | 2mAM0e嘉泰姆 |
CXSD61003M0e嘉泰姆 | 45VM0e嘉泰姆 | 5.0V/可调输出M0e嘉泰姆 | 3AM0e嘉泰姆 | 1.23VM0e嘉泰姆 | 380KM0e嘉泰姆 | 73%M0e嘉泰姆 | 2mAM0e嘉泰姆 |
CXSD61004M0e嘉泰姆 | 27VM0e嘉泰姆 | 可调输出M0e嘉泰姆 | 2AM0e嘉泰姆 | 1.22VM0e嘉泰姆 | 420KM0e嘉泰姆 | 95%M0e嘉泰姆 | 1mAM0e嘉泰姆 |
