CXLE8741 CXLE8742 CXLE8743高效率，稳定可靠的高亮度LED 灯恒流驱动控制芯片， 内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功 率、多个高亮度 LED 灯串的恒流驱动

目录tpQ嘉泰姆

1.产品概述                       2.产品特点
3.应用范围                       4.下载产品资料PDF文档
5.产品封装图</span>                     6.电路原理图</span>
7.功能概述                        8.相关产品tpQ嘉泰姆

一,产品概述(General Description)      tpQ嘉泰姆

   CXLE8741 CXLE8742 CXLE8743是一款高效率，稳定可靠的高亮度&nbsp;LED 灯<a href="http://www.jtm-ic.com/a/xinwenzhongxin/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">恒流驱动tpQ嘉泰姆

控制芯片，<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xinpinjishu/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特</span>tpQ嘉泰姆

别适合大功率、多个高亮度 LED 灯串的恒流驱动。<br style="padding: 0px; margin: 0px;"/>    CXLE8741 CXLE8742 CXLE8743 采用固定关断时间的峰值<a href="http://www.jtm-ic.com/a/xinwenzhongxin/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">电流控制方式，</span>tpQ嘉泰姆

其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，tpQ嘉泰姆

节省 PCB 面积。关断时间可通过外部电容进行调节，工作频率也可根据用户</span>tpQ嘉泰姆

要求进行调节。在 EN端加 PWM信号，可调节 LED 灯的亮度。<br style="padding: 0px; margin: 0px;"/>    CXLE8741 CXLE8742 CXLE8743 通过调节外置电流检测</span>电阻的阻值来设</span>tpQ嘉泰姆

置流过 LED 灯的电流，支持外加电压线性<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xinpinjishu/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">调光，流过 LED 灯的电流可从几</span>tpQ嘉泰姆

十毫安到 2.5 安培变化。CXLE8741 CXLE8742 CXLE8743 采用 ESOP8 封装，</span>tpQ嘉泰姆

散热片内置接 SW 脚。</span>
二</span>.产品特点(Features)tpQ嘉泰姆

Ø 内置 100V 功率管<br style="padding: 0px; margin: 0px;"/>Ø 宽输入电压范围：5V~100V
Ø 高效率：可高达 92%
Ø 最大工作频率：1MHz
Ø 峰值电流采样电压：250mV
Ø 亮度可调：EN 端的 PWM 调光和 DIM端的线性调光<br style="padding: 0px; margin: 0px;"/>Ø 关断时间可调
Ø 内置电流采样前沿消隐电路
三</span>,应用范围 (Applications)tpQ嘉泰姆

Ø 平板显示器 LED 背光灯<br style="padding: 0px; margin: 0px;"/>Ø 自行车灯
Ø LED 射灯
Ø 强光手电筒</span>
四.技术</span>规格书下载（产品PDF）</span>tpQ嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
tpQ嘉泰姆

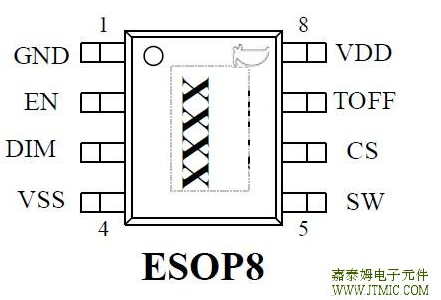

五,产品封装图 (Package)tpQ嘉泰姆
