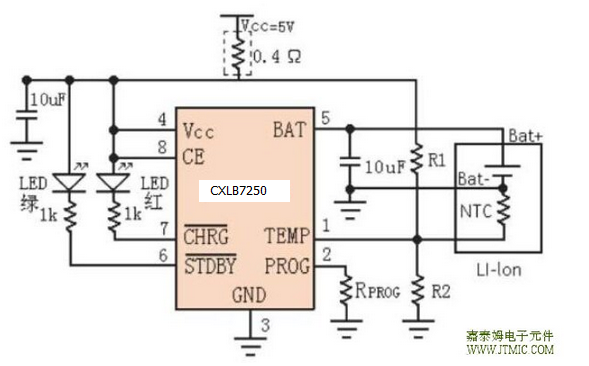

5.电路原理图</span> 6.产品PDF文档
7.功能概述 8.相关产品AOY嘉泰姆 一,产品概述(General Description)
CXLB7250 系列包括 CXLB7250、CXLB7250B CXLB7250c 三款产品，CXLB7250B 是为适应新型 4.35V 锂<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xinpinjishu/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">电池的升级产品，其浮充电压被设定为 4.35V，在CXLB7250 与CXLB7250B 通适情况下不再重复。<br style="padding: 0px; margin: 0px;"/> CXLB7250 是一款完整的单节锂离子电池充电<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xingyexinwen/2015/0707/11.html" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">芯片，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。其底部带有散热片的 SOP8 封装与较少的外部元件数目使得CXLB7250成为便携式<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xinpinjishu/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">应用的理想选择。CXLB7250 可以适合 USB 电源和适配器电源工作。<br style="padding: 0px; margin: 0px;"/>由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反<br style="padding: 0px; margin: 0px;"/>馈可对充电<a href="http://www.jtm-ic.com/a/xinwenzhongxin/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限
制。充电电压固定于 4.2V（CXLB7250B 为 4.35V），精度可达±1.0%；而充电电流可通过一个电阻器进行外部设置，最大充电电流可达1200mA。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，CXLB7250 将自动终止充电循环。<br style="padding: 0px; margin: 0px;"/> 当输入电压（交流适配器或 USB 电源）被拿掉时，CXLB7250 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。CXLB7250 在有电源时也可置于停机模式，以而将供电电流降至55uA。CXLB7250 的其他特点包括电池温度检测、欠压闭锁、自动再充电、2.9V 涓流充电和两个用于指示充电、结束的 LED 状态引脚。<br style="padding: 0px; margin: 0px;"/>二</span>.产品特点(Features)
锂电池</span>正负极反接保护<br style="padding: 0px; margin: 0px;"/>高达 1200 mA的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热<br style="padding: 0px; margin: 0px;"/>危险的情况下实现充电速率最大化的热调节功能
精度达到±1.0%的4.2V（4.35）预设充电电压<br style="padding: 0px; margin: 0px;"/>用于电池电量检测的充电电流监控器输出自动再充电
充电状态双输出、无电池和故障状态指示C/10 充电终止
待机模式下的供电电流为 55uA；<br style="padding: 0px; margin: 0px;"/>2.9V涓流充电器件版本
电池温度监测功能
软启动限制了浪涌电流
采用8脚SOP-PP封装
三</span>,应用范围 (Applications)
移动电话、PDA、GPS；；
· MP3、MP4播放器；
· 数码相机、电子词典；
· 便携式<a href="http://www.jtm-ic.com/a/xinwenzhongxin/xinpinjishu/" target="_blank" style="padding: 0px; margin: 0px; color: rgb(37, 110, 177); text-decoration: none;">设备、各种充电器；</span>
四</span>,产品封装图 (Package)
AOY嘉泰姆 TEMP（引脚<strong style="padding: 0px; margin: 0px;"> 1）：电池温度检测输入端将 TEMP 管脚接到电池 NTC 传感器</span>的器的输出端。如果 TEMP 管脚的电压小于输 入 电 压 的 45 ％ 或 者 大 于 输 入 电 压 的80％，意味着电池温度过低或过高，则充电被暂停。如果 TEMP 直接接 GND，电池温度检测功能取消，其他充电功能正常。</span>
PROG（引脚</span> 2）：恒流充电电流设置和充电电流监测端从 PROG 管脚连接一个外部电阻到地端可以对充电电流进行编程。在预充电阶段，此管脚的电压被调制在 0.1V；在恒流充电阶段，此管脚的电压被固定在 1V。在充电状态的所有模式，测量该管脚的电压都</span>可以根据下面的公式来估算充电电流：</span>
GND（引脚</span> 3）：电源地</span>
Vcc （引脚</span> 4）：输入电压正输入端此管脚的电压为内部电路的工作电压。当 Vcc小于低电压检测阈值或与BAT 管脚
的电压差小于 40mV 时，CXLB7250将进入低功耗</span>的停机模式，此时 BAT 管脚的电流小于2uA。</span>
BAT（引脚</span> 5）：电池连接端将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式，BAT 管脚的漏电</span>
流小于 2uA。BAT管脚向电池提供充电电流和 4.2V（CXLB7250B为4.35V） 的限制电压。</span>
STDBY（引脚</span> 6）：漏极开路输出的电池充电完成指示端当电池充电完成时 STDBY 被内部开关拉
到低电平，表示充电完成。除此之外，STDBY 管脚将处于高阻态。</span>
CHRG（引脚</span> 7）：漏极开路输出的充电状态指示端当充电器向电池充电时，CHRG管脚被内部开关拉到低电平，表示充电正在进行；否则CHRG 管脚处于高阻态。<strong style="font-family: Tahoma, Arial, 宋体, sans-serif; white-space: normal; padding: 0px; margin: 0px; color: rgb(51, 51, 51); font-size: 14px; line-height: 25px; background-color: rgb(255, 255, 255);">CE（引脚</span> 8）：芯片始能输入端高输入电平将使 CXLB7250 处于正常工作状态；低输入电平使 CXLB7250 处于被禁止充电状态。CE 管脚可以被TTL 电平或者CMOS 电平驱动。</span>AOY嘉泰姆 |
