CXSU6357是一款同步升压芯片,主要应用于电池供电的便携式设备，内部集成了功率 MOS， 外部应用电路非常简单。CXSU6357内置输出短路保护，输出短路后 IC 将电池与输出切断，等待 120mS 后重新侦测 输出状态，如果输出短路状态解除，则芯片自动回复正常工作，如果短路状态仍然存在，则会每 隔 120mS 检测一次直到输出短路状态解除

目录nBt嘉泰姆

1.产品概述       2.产品特点     3.应用范围      4.技术规格书下载（产品PDF文档）
5.产品封装图</span>   6.电路原理图</span>  7.功能概述      8.相关产品nBt嘉泰姆

一,产品概述(General Description)

  CXSU6357是一款同步升压<span style="padding: 0px; margin: 0px;text-decoration:underline;">芯片,主要应用于<span style="padding: 0px; margin: 0px;text-decoration:underline;">电池供电的便携式设备，内部集成了功率 MOS，<br style="padding: 0px; margin: 0px;"/>外部应用电路非常简单。<br style="padding: 0px; margin: 0px;"/>    CXSU6357内置输出短路保护，输出短路后 IC 将电池与输出切断，等待 120mS 后重新侦测<br style="padding: 0px; margin: 0px;"/>输出状态，如果输出短路状态解除，则芯片自动回复正常工作，如果短路状态仍然存在，则会每<br style="padding: 0px; margin: 0px;"/>隔 120mS 检测一次直到输出短路状态解除。<br style="padding: 0px; margin: 0px;"/>     CXSU6357为 PWM 工作模式，工作频率为 550KHz，5V 输出时最大输出<span style="padding: 0px; margin: 0px;text-decoration:underline;">电流为 1.5A，当输<br style="padding: 0px; margin: 0px;"/>出轻载时 CXSU6357工作在打嗝模式以减小电池损耗。<br style="padding: 0px; margin: 0px;"/>二</span>.产品特点(Features)

放电电流:最大 1.5A(VOUT=5V)
输入电压:2.8V~5V
效率 91% (输入 3.7V，输出 5V/1.5A)
同步整流，无需整流二极管<br style="padding: 0px; margin: 0px;"/>集成输出短路保护
集成输出重载保护
集成过温保护
EN=0 时待机电流小于 1uA
封装形式：ESOP8
三</span>,应用范围 (Applications)

 · 移动电源
· USB 充电应用
· 便携式设备电源<br style="padding: 0px; margin: 0px;"/>四.技术</span>规格书下载（产品PDF）</span>nBt嘉泰姆

nBt嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>nBt嘉泰姆

五</span>,产品封装图 (Package)nBt嘉泰姆

nBt嘉泰姆

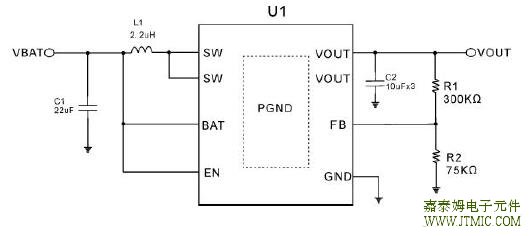

六</span>.电路原理图</span>


七</span>,功能概述

nBt嘉泰姆

八,相关芯片选择指南
nBt嘉泰姆
