产品概述 返回TOPLPB嘉泰姆
The CXSD61050 is a wide input range step down
DC/DC converter from a high voltage input supply.
Operating with an input voltage range of 8V～30V, the CXSD61050 achieves 2A continuous
output current with excellent load and line regulation.
The synchronous architecture provides for
highly efficient designs. Constant current and
constant voltage mode operation provide fast
transient response and eases loop stabilization.
The CXSD61050 features a d ual-channeling CV/CC
mode control functions. It operates in the Constant
output Current mode or Constant output
Voltage mode. The over current protection current
value is set by current sensing resisters.
The CXSD61050 requires a minimum number of
readily available standard external components.
Other features include cable drop compensation,
and thermal shutdown.
The CXSD61050 converters are available in the industry
standard SOP-8L packages.
产品特点 返回TOPLPB嘉泰姆
● Wide Input Voltage Range: 8V to 30V LPB嘉泰姆
● Up to 93% Efficiency LPB嘉泰姆
● No Loop Compensation Required LPB嘉泰姆
● Dual-channeling CC/CV control LPB嘉泰姆
● Programmable CC current LPB嘉泰姆
● Cable Compensation up to 1.7V LPB嘉泰姆
● Thermal Shutdown LPB嘉泰姆
● Over current protection LPB嘉泰姆
● ULVO protection LPB嘉泰姆
● Available in SOP-8L PackageLPB嘉泰姆
应用范围 返回TOPLPB嘉泰姆
● Car Charger / Adaptor LPB嘉泰姆
● LED Driver LPB嘉泰姆
● Pre-Regulator for Linear Regulators LPB嘉泰姆
● Distributed Power Systems LPB嘉泰姆
● Battery ChargerLPB嘉泰姆
技术规格书（产品PDF) 返回TOP LPB嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
LPB嘉泰姆
LPB嘉泰姆

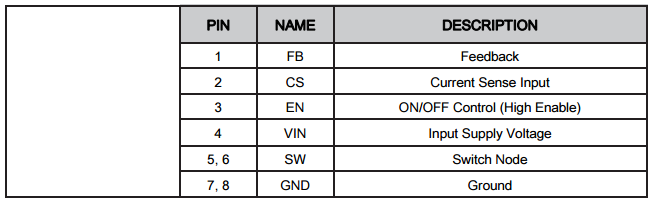

产品封装图 返回TOPLPB嘉泰姆
LPB嘉泰姆
电路原理图 返回TOPLPB嘉泰姆
LPB嘉泰姆
LPB嘉泰姆
LPB嘉泰姆
高压同步DC-DC降压ICLPB嘉泰姆 |
型号LPB嘉泰姆 | 输入耐压LPB嘉泰姆 | 输出电压LPB嘉泰姆 | 输出电流LPB嘉泰姆 | 反馈电压LPB嘉泰姆 | 工作频率LPB嘉泰姆 | 效率LPB嘉泰姆 | 静态工LPB嘉泰姆 作电流</span>LPB嘉泰姆 | 待机电流LPB嘉泰姆 | 封装LPB嘉泰姆 |
CXSD61049LPB嘉泰姆 | 8V-35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 2A/带可调恒流设置</span>LPB嘉泰姆 | 1.21VLPB嘉泰姆 | 130KLPB嘉泰姆 | 95%LPB嘉泰姆 | 1.3mALPB嘉泰姆 | 112uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61050LPB嘉泰姆 | 8V-35VLPB嘉泰姆 | 可调输出/带线损</span>LPB嘉泰姆 补偿带使能端LPB嘉泰姆 | 2A/带可调恒流设置</span>LPB嘉泰姆 | 1.21VLPB嘉泰姆 | 130KLPB嘉泰姆 | 93%LPB嘉泰姆 | 1.3mALPB嘉泰姆 |
| SOP-8LPB嘉泰姆 |
CXSD61046LPB嘉泰姆 | 4.5-20VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.923VLPB嘉泰姆 | 340KLPB嘉泰姆 | 95%LPB嘉泰姆 | 1mALPB嘉泰姆 | 6uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61046A/BLPB嘉泰姆 | 4.5-27VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0A/2.5ALPB嘉泰姆 | 0.925VLPB嘉泰姆 | 340KLPB嘉泰姆 | 96%LPB嘉泰姆 | 1.3mALPB嘉泰姆 | 0.3uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61048LPB嘉泰姆 | 8V--35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 2.0A/带可调限流保护</span>LPB嘉泰姆 | 1.2VLPB嘉泰姆 | 100-500KLPB嘉泰姆 | 93%LPB嘉泰姆 | 750uALPB嘉泰姆 | 110uALPB嘉泰姆 | ESOP-8LPB嘉泰姆 |
CXSD61048ALPB嘉泰姆 | 10V--35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 2.5A/带可调限流保护</span>LPB嘉泰姆 | 1.2VLPB嘉泰姆 | 100-500K可调LPB嘉泰姆 | 93%LPB嘉泰姆 | 15mALPB嘉泰姆 | 110uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61048BLPB嘉泰姆 | 8V-35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 2.8A/带可调限流保护</span>LPB嘉泰姆 | 1.21VLPB嘉泰姆 | 100-500K可调LPB嘉泰姆 | 93%LPB嘉泰姆 | 15mALPB嘉泰姆 | 110uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61048CLPB嘉泰姆 | 8V-35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 3.2A/带可调限流保护</span>LPB嘉泰姆 | 1.21VLPB嘉泰姆 | 100-500K可调LPB嘉泰姆 | 93%LPB嘉泰姆 | 15mALPB嘉泰姆 | 110uALPB嘉泰姆 | SOP-8LPB嘉泰姆 |
CXSD61047LPB嘉泰姆 | 4.6-22VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 3.0ALPB嘉泰姆 | 0.923VLPB嘉泰姆 | 340KLPB嘉泰姆 | 95%LPB嘉泰姆 | 55uALPB嘉泰姆 | 1uALPB嘉泰姆 | ESOP8LPB嘉泰姆 |
CXSD61047ALPB嘉泰姆 | 4.5-27VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 3.0ALPB嘉泰姆 | 0.925VLPB嘉泰姆 | 340KLPB嘉泰姆 | 93%LPB嘉泰姆 | 1.3mALPB嘉泰姆 | 0.3uALPB嘉泰姆 | ESOP8LPB嘉泰姆 |
CXSD61047BLPB嘉泰姆 | 4.5V-23VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 3.5ALPB嘉泰姆 | 0.925VLPB嘉泰姆 | 340KLPB嘉泰姆 | 96%LPB嘉泰姆 | 2.5mALPB嘉泰姆 |
| ESOP-8LPB嘉泰姆 |
CXSD61051LPB嘉泰姆 | 8V-35VLPB嘉泰姆 | 可调输出LPB嘉泰姆 带线损补偿</span>LPB嘉泰姆 | 扩流4.5A带</span>LPB嘉泰姆 可调限流保护LPB嘉泰姆 | 1.21VLPB嘉泰姆 | 100-500K可调LPB嘉泰姆 | 95%LPB嘉泰姆 | 14mALPB嘉泰姆 | 100uALPB嘉泰姆 | ESOP8LPB嘉泰姆 |
CXSD61052LPB嘉泰姆 | 3.6-40VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.8VLPB嘉泰姆 | 440KLPB嘉泰姆 | 94%LPB嘉泰姆 | 74uALPB嘉泰姆 | 0.07uALPB嘉泰姆 | ESOP-8LPB嘉泰姆 |
CXSD61053LPB嘉泰姆 | 4.5-20VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 4.0ALPB嘉泰姆 | 0.923VLPB嘉泰姆 | 340KLPB嘉泰姆 | 95%LPB嘉泰姆 | 1.6mALPB嘉泰姆 | 6uALPB嘉泰姆 | ESOP8LPB嘉泰姆 |
CXSD61054LPB嘉泰姆 | 3.5-23VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.6VLPB嘉泰姆 | 600KLPB嘉泰姆 | 96%LPB嘉泰姆 | 400uALPB嘉泰姆 | 1uALPB嘉泰姆 | SOT-26LPB嘉泰姆 |
CXSD61055LPB嘉泰姆 | 4.5-17VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.6VLPB嘉泰姆 | 600KLPB嘉泰姆 | 96%LPB嘉泰姆 | 400uALPB嘉泰姆 | 1uALPB嘉泰姆 | SOT-26LPB嘉泰姆 |
CXSD61055ALPB嘉泰姆 | 4.5V-23VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.8VLPB嘉泰姆 | 600KLPB嘉泰姆 | 92%LPB嘉泰姆 | 800uALPB嘉泰姆 |
| SOT-26LPB嘉泰姆 |
CXSD61055BLPB嘉泰姆 | 3.3-17VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 2.0ALPB嘉泰姆 | 0.6VLPB嘉泰姆 | 600KLPB嘉泰姆 | 96%LPB嘉泰姆 | 400uALPB嘉泰姆 | 4uALPB嘉泰姆 | SOT-26LPB嘉泰姆 |
CXSD61056LPB嘉泰姆 | 4.5-26VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 1.2ALPB嘉泰姆 | 0.8VLPB嘉泰姆 | 1.4MLPB嘉泰姆 | 94%LPB嘉泰姆 | 600uALPB嘉泰姆 | 1uALPB嘉泰姆 | SOT-26LPB嘉泰姆 |
CXSD61057LPB嘉泰姆 | 4.0-42VLPB嘉泰姆 | 可调输出LPB嘉泰姆 | 1.5ALPB嘉泰姆 | 0.8VLPB嘉泰姆 | 650KLPB嘉泰姆 | 91%LPB嘉泰姆 | 600uALPB嘉泰姆 | 6uALPB嘉泰姆 | SOT-26LPB嘉泰姆 |
