产品概述 返回TOPgKK嘉泰姆
CXES4271A CXES4271 is a high-side power distribution controller for
an external N-channel MOSFET, allow for +12V, +19V or
+5V power-supply rail. The wrong input voltage protection
function protects a wrong input adapter insertion, when
input voltage is out of the target input voltage range the IC
is off.
The over-current protection monitors the output current
by using the voltage drop across the external sensing
resistor, when output current reaches the trip point the IC
will be shut down. The CXES4271A CXES4271 also provides a shortcircuit
protection during power-up. The device monitors
VOUT voltages for a short-circuit detection, if a short-circuit
condition is detected the IC will be shut down.
Other features include a POK output to indicate the output
voltage is ready, and a logic-controlled shutdown
mode.
产品特点 返回TOPgKK嘉泰姆
· High-Side Driver for an External N-Channel
MOSFET gKK嘉泰姆
· Under-Voltage Lockout (UVLO) gKK嘉泰姆
· Wrong VIN Input Voltage Protection gKK嘉泰姆
· Output Under-Voltage Protection (UVP) gKK嘉泰姆
· Short-Circuit Protection During Power-up (SCP) gKK嘉泰姆
· Over-Current Protection (OCP) gKK嘉泰姆
· Selectable VIN Monitor Voltage gKK嘉泰姆
· Shutdown Function gKK嘉泰姆
· Power Okay (POK) Function gKK嘉泰姆
· Lead Free and Green Devices Available
(RoHS Compliant)gKK嘉泰姆
应用范围 返回TOPgKK嘉泰姆
· AIO Computers gKK嘉泰姆
· NotebooksgKK嘉泰姆
技术规格书（产品PDF) 返回TOP gKK嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
gKK嘉泰姆
gKK嘉泰姆

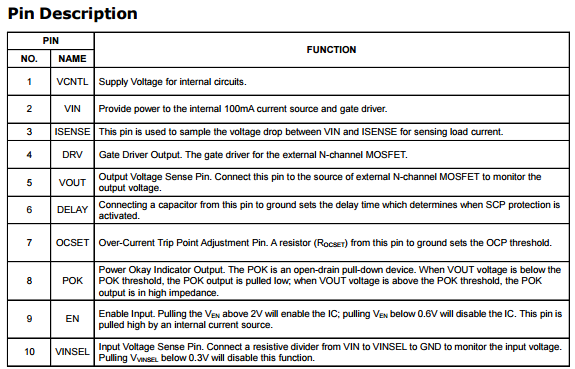

产品封装图 返回TOPgKK嘉泰姆
gKK嘉泰姆
电路原理图 返回TOPgKK嘉泰姆
gKK嘉泰姆
gKK嘉泰姆
gKK嘉泰姆
Products > Switch > Power Distribution ControllergKK嘉泰姆 |
Part_No gKK嘉泰姆 | Package gKK嘉泰姆 | No.of Channel gKK嘉泰姆 | External Power Switch Type gKK嘉泰姆 | Input Voltage (V) gKK嘉泰姆 | Quescint Current (uA) gKK嘉泰姆 | Wrong Input Voltage Protection gKK嘉泰姆 | Inpute Voltage UVLO gKK嘉泰姆 | SCP gKK嘉泰姆 | OCPgKK嘉泰姆 (A)gKK嘉泰姆 | OVPgKK嘉泰姆 | UVPgKK嘉泰姆 | ENgKK嘉泰姆 | High/gKK嘉泰姆 Low EN gKK嘉泰姆 | POK gKK嘉泰姆 |
mingKK嘉泰姆 | maxgKK嘉泰姆 |
CXES4270gKK嘉泰姆 | SOP8gKK嘉泰姆 TDFN2x2-8gKK嘉泰姆 | 1gKK嘉泰姆 | N-Channel MOSFETgKK嘉泰姆 | 10gKK嘉泰姆 | 26gKK嘉泰姆 | 750gKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | HgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4271AgKK嘉泰姆 | TDFN3x3-10gKK嘉泰姆 | 1gKK嘉泰姆 | N-Channel MOSFETgKK嘉泰姆 | 5gKK嘉泰姆 | 26gKK嘉泰姆 | 500gKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 |
| YgKK嘉泰姆 | HgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4271gKK嘉泰姆 | TDFN3x3-10gKK嘉泰姆 | 1gKK嘉泰姆 | N-channel MOSFETgKK嘉泰姆 | 5gKK嘉泰姆 | 26gKK嘉泰姆 | 500gKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 | YgKK嘉泰姆 |
| YgKK嘉泰姆 | YgKK嘉泰姆 | HgKK嘉泰姆 | YgKK嘉泰姆 |
Switch> Analog SwitchgKK嘉泰姆 |
Part_No gKK嘉泰姆 | Package & Pins gKK嘉泰姆 | VDD Voltage (V) gKK嘉泰姆 | IDD, Supply Current (mA) gKK嘉泰姆 | Input Voltage (max)(V) gKK嘉泰姆 | gKK嘉泰姆 Power gKK嘉泰姆 Switch On Resistance(milohm) gKK嘉泰姆 | Turn-On Time(ms) gKK嘉泰姆 | Turn-Off Time(ms) gKK嘉泰姆 |
mingKK嘉泰姆 | maxgKK嘉泰姆 |
CXES4272gKK嘉泰姆 | WLCSP1.2x1.2-9gKK嘉泰姆 | 2.9gKK嘉泰姆 | 5.5gKK嘉泰姆 | 35gKK嘉泰姆 | 0~5.5gKK嘉泰姆 | 0.2gKK嘉泰姆 | 5gKK嘉泰姆 | 1gKK嘉泰姆 |
CXES4273gKK嘉泰姆 | WLCSP1.2x0.8-6gKK嘉泰姆 | 1.5gKK嘉泰姆 | 5.5gKK嘉泰姆 | 20gKK嘉泰姆 | 1.5-5.5gKK嘉泰姆 | 22gKK嘉泰姆 | 4.4gKK嘉泰姆 | 36.5gKK嘉泰姆 |
CXES4274gKK嘉泰姆 | WLCSP 1.42x0.92-6gKK嘉泰姆 | 1.7gKK嘉泰姆 | 3.6gKK嘉泰姆 | 0.5gKK嘉泰姆 | VDD-5.5~VDDgKK嘉泰姆 | 0.2gKK嘉泰姆 | 0.1gKK嘉泰姆 | 1gKK嘉泰姆 |
Switch> DrMOSgKK嘉泰姆 |
Part_No gKK嘉泰姆 | Package gKK嘉泰姆 | Description gKK嘉泰姆 | Topology gKK嘉泰姆 | # of gKK嘉泰姆 PWMgKK嘉泰姆 Outputs gKK嘉泰姆 | DrivegKK嘉泰姆 LoutgKK嘉泰姆 (A) gKK嘉泰姆 | Vin gKK嘉泰姆 (V) gKK嘉泰姆 | FmaxgKK嘉泰姆 (Khz) gKK嘉泰姆 | R-TopgKK嘉泰姆 (milohm) gKK嘉泰姆 | R-Sync gKK嘉泰姆 (milohm) gKK嘉泰姆 | Iq gKK嘉泰姆 (No load)gKK嘉泰姆 (uA) gKK嘉泰姆 | En gKK嘉泰姆 pin gKK嘉泰姆 | SyncgKK嘉泰姆 Pin gKK嘉泰姆 | PSM/gKK嘉泰姆 CCM gKK嘉泰姆 pin gKK嘉泰姆 |
mingKK嘉泰姆 | maxgKK嘉泰姆 |
CXES4275gKK嘉泰姆 | TQFN4xgKK嘉泰姆 4-23PgKK嘉泰姆 | High-Performance, High-Current DrMOS Power ModulegKK嘉泰姆 | high/Low-sideN-channel gKK嘉泰姆 MOSFETgKK嘉泰姆 | 1gKK嘉泰姆 | 8gKK嘉泰姆 | 4.5gKK嘉泰姆 | 25gKK嘉泰姆 | 1500gKK嘉泰姆 | 25gKK嘉泰姆 | 7gKK嘉泰姆 | 90gKK嘉泰姆 | YgKK嘉泰姆 | NgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4275gKK嘉泰姆 | TQFN4xgKK嘉泰姆 4-23PgKK嘉泰姆 | High-Performance, High-Current DrMOS Power ModulegKK嘉泰姆 | high/Low-sideN-channel gKK嘉泰姆 MOSFETgKK嘉泰姆 | 1gKK嘉泰姆 | 6gKK嘉泰姆 | 4.5gKK嘉泰姆 | 25gKK嘉泰姆 | 1500gKK嘉泰姆 | 30gKK嘉泰姆 | 12gKK嘉泰姆 | 90gKK嘉泰姆 | YgKK嘉泰姆 | NgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4276gKK嘉泰姆 | TQFN5xgKK嘉泰姆 5-30gKK嘉泰姆 | High-Performance,High-Current DrMOS Power ModulegKK嘉泰姆 | high/Low-sideN-channelgKK嘉泰姆 | MOSFET1gKK嘉泰姆 | 13gKK嘉泰姆 | 4.5gKK嘉泰姆 | 25gKK嘉泰姆 | 1500gKK嘉泰姆 | 9.7gKK嘉泰姆 | 5.2gKK嘉泰姆 | 90gKK嘉泰姆 | YgKK嘉泰姆 | NgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4276AgKK嘉泰姆 | TQFN5xgKK嘉泰姆 5-30gKK嘉泰姆 | High-Performance,High-Current DrMOS Power ModulegKK嘉泰姆 | high/Low-sideN-channel gKK嘉泰姆 MOSFETgKK嘉泰姆 | 1gKK嘉泰姆 | 15gKK嘉泰姆 | 4.5gKK嘉泰姆 | 25gKK嘉泰姆 | 1500gKK嘉泰姆 | 8gKK嘉泰姆 | 4.5gKK嘉泰姆 | 90gKK嘉泰姆 | YgKK嘉泰姆 | NgKK嘉泰姆 | YgKK嘉泰姆 |
CXES4276BgKK嘉泰姆 | TQFN5xgKK嘉泰姆 5-30gKK嘉泰姆 | High-Performance,High-Current DrMOS Power ModulegKK嘉泰姆 | high/Low-sideN-channel gKK嘉泰姆 MOSFETgKK嘉泰姆 | 1gKK嘉泰姆 | 15gKK嘉泰姆 | 4.5gKK嘉泰姆 | 25gKK嘉泰姆 | 1500gKK嘉泰姆 | 8gKK嘉泰姆 | 4.5gKK嘉泰姆 | 90gKK嘉泰姆 | YgKK嘉泰姆 | NgKK嘉泰姆 | YgKK嘉泰姆 |
