 产品概述 返回TOPnjQ嘉泰姆

The CXLE8297 is a low noise, constant frequency (1.20MHz) switched capacitor voltage doubler. It produces a regulated output voltage from 2 .8V to 5V input with up to 250mA of output current. Low external parts count (one flying capacitor and two small bypass capacitors at VIN and VOUT)make the CXLE8297 ideally suited for small, battery-powered applications.The new charge-pump architecture maintains constant switching frequency to no load and reduces both output and input ripple. The CXLE8297 have thermal shutdown capability and can survive a continuous short circuit from VOUT to GND. Built-in soft-start circuitry prevents excessive inrush current during start-up.The CXLE8297 is available in the 6-pin SOT-23 package.

      CXLE8297是一款低噪声、恒定频率（1.20MHz）开关电容升压器。它产生一个2.8V稳压输出电压为4.5V的输入与输出电流高达250mA的。低外部元件数（一个浮动电容器和两个小型旁路电容在VIN和VOUT）使CXLE8297非常适合于小型，电池供电的应用。全新的电荷泵架构保持恒定的开关频率无负载，并降低输出和输入纹波。该CXLE8297有热关机功能和连续短路才能生存从VOUT到GND.内置软启动电路，防止过大浪涌电流在启动过程中。CXLE8297可在6引脚SOT23封装。</span>

   产品特点 返回TOPnjQ嘉泰姆

Fixed 5V±3% OutputnjQ嘉泰姆

VIN Range: 2.8V~5VnjQ嘉泰姆

Output Current: up to 250mA (VIN=4.5V)njQ嘉泰姆

Low Noise Constant Frequency OperationnjQ嘉泰姆

Shutdown Current:<1μAnjQ嘉泰姆

Short-Circuit ProtectionnjQ嘉泰姆

Soft-startnjQ嘉泰姆

No InductorsnjQ嘉泰姆

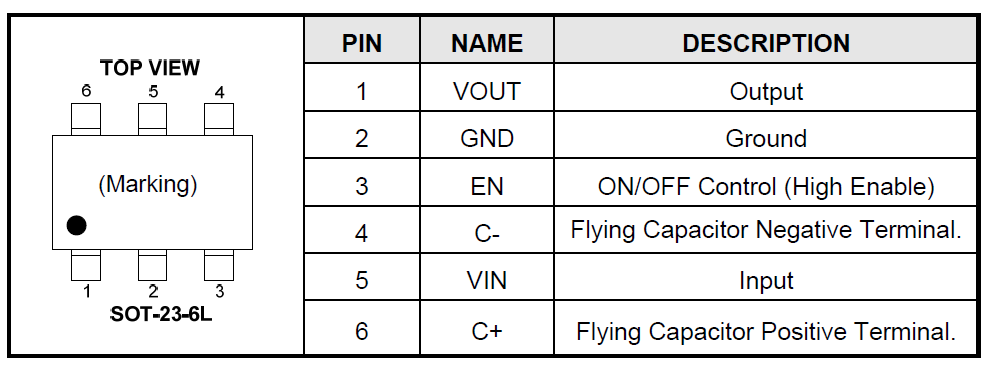

Available in Low Profile 6-Lead SOT-23PackagenjQ嘉泰姆

      *固定5V±4%输出
　　*VIN范围：2.8V至5V
　　*输出电流：高达250mA
　　*低噪声恒定频率操作</span>
　　*关断电流<1μA
　　*短路保护
　　*软启动</span>
　　*无需电感njQ嘉泰姆

   应用范围 返回TOPnjQ嘉泰姆

White LED BacklightingnjQ嘉泰姆

Li-Ion Battery Backup SuppliesnjQ嘉泰姆

Local 3V to 5V ConversionnjQ嘉泰姆

Smart Card ReadersnjQ嘉泰姆

PCMCIA Local 5V SuppliesnjQ嘉泰姆

      *白光LED背光
　　*锂离子电池备用电源</span>
　　*本地3V到5V转换
　　*智能卡读卡器
　　*PCMCIA自给5V电源njQ嘉泰姆

   技术规格书（产品PDF) 返回TOP
njQ嘉泰姆

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
