产品概述 返回TOPKgl嘉泰姆
CXLB74123是一款集成度非常高的移动电源管理芯片，内置充电管理模块、LED指示模块、升压放电管理模块，并使用小型的SOT23-6封装，外围极少的元件，就可以组成功能强大的单节移动电源方案</h2>
产品特点 返回TOPKgl嘉泰姆
Kgl嘉泰姆
◆</span> 高度集成，极少的外围元器件；Kgl嘉泰姆
◆</span> 内置固定0.5A的线性充电模式；Kgl嘉泰姆
◆</span> 涓流/恒流/恒压三段式充电，恒定电压 4.20V（典型值），支持对0V电池充电；</span>Kgl嘉泰姆
◆</span> 内置充电能根据温升自动降低充电电 流，130℃开始下降，电流最低可降至0；</span>Kgl嘉泰姆
◆</span> 充电输入端有防反灌功能，不需要防反灌二极管；Kgl嘉泰姆
◆</span> 升压使用同步整流电路，效率高达94%；发热低，固定5.1V输出，不需要外部电阻设置；Kgl嘉泰姆
◆</span> 升压输出电流0.35A(电池3.6V时典型值)，具有恒功率输出功能，有完整的过流、短路保护功能；Kgl嘉泰姆
◆</span> 负载插入自动启动升压，负载移除自动休眠;Kgl嘉泰姆
◆</span> 电池低压提醒功能；</span>Kgl嘉泰姆
◆</span> 单灯充电与放电指示；Kgl嘉泰姆
◆</span> 可共用输入</span>/输出端口，智能识别充/放电；</span>Kgl嘉泰姆
◆</span> 4KV ESD；</span>Kgl嘉泰姆
◆</span> 固定开关频率</span>1MHZ；</span>Kgl嘉泰姆
◆</span> 电池过充、过放保护；Kgl嘉泰姆
◆</span> SOT23-6小型封装;Kgl嘉泰姆
应用范围 返回TOPKgl嘉泰姆
Kgl嘉泰姆
◆ 移动电源 Kgl嘉泰姆
◆ LED 照明系统 Kgl嘉泰姆
◆ 玩具 Kgl嘉泰姆
技术规格书（产品PDF) 返回TOP Kgl嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
Kgl嘉泰姆
Kgl嘉泰姆

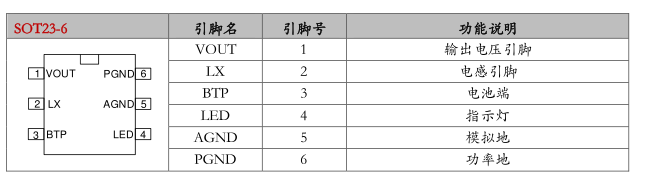

产品封装图 返回TOPKgl嘉泰姆
Kgl嘉泰姆
电路原理图 返回TOPKgl嘉泰姆
Kgl嘉泰姆
Kgl嘉泰姆
Kgl嘉泰姆
移动电源SOCKgl嘉泰姆 |
型号Kgl嘉泰姆 | 封装Kgl嘉泰姆 | 锂电池类型</span>Kgl嘉泰姆 | 充电电流Kgl嘉泰姆 | 放电模式Kgl嘉泰姆 | 放电电流Kgl嘉泰姆 | 放电电压Kgl嘉泰姆 | 电量指示LEDKgl嘉泰姆 | 待机电流Kgl嘉泰姆 |
CXLB74115Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20/4.30/4.35/4.4VKgl嘉泰姆 | 2.1AKgl嘉泰姆 | 恒压/恒流Kgl嘉泰姆 | 2.1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 3~4Kgl嘉泰姆 | 20uAKgl嘉泰姆 |
CXLB74116Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 2.1AKgl嘉泰姆 | 恒压/恒流Kgl嘉泰姆 | 2.1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1/2/3/4Kgl嘉泰姆 | 50uAKgl嘉泰姆 |
CXLB74117Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20/4.30/4.35/4.4VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒压/恒流Kgl嘉泰姆 | 1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1/2/3/4Kgl嘉泰姆 | 30uAKgl嘉泰姆 |
CXLB74118Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20vKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 4Kgl嘉泰姆 | 160uAKgl嘉泰姆 |
CXLB74119Kgl嘉泰姆 | SOT23-6Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 0.7AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 0.7AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1Kgl嘉泰姆 | 30uAKgl嘉泰姆 |
CXLB74120Kgl嘉泰姆 | SOP8Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 0.8AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 0.8AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1~2Kgl嘉泰姆 | 30uAKgl嘉泰姆 |
CXLB74121Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1~2Kgl嘉泰姆 | 40uAKgl嘉泰姆 |
CXLB74122Kgl嘉泰姆 | SOP16Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 1.3A Kgl嘉泰姆 | 5.1VKgl嘉泰姆 | 4Kgl嘉泰姆 | 50uAKgl嘉泰姆 |
CXLB74123Kgl嘉泰姆 | SOT23-6Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 0.5AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 0.35AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 1Kgl嘉泰姆 | 30uAKgl嘉泰姆 |
CXLB74124Kgl嘉泰姆 | HMSOP16Kgl嘉泰姆 | 4.20/4.35VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 4Kgl嘉泰姆 | 40uAKgl嘉泰姆 |
CXLB74125Kgl嘉泰姆 | SOP16Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 2A Kgl嘉泰姆 | 5.1VKgl嘉泰姆 | 4Kgl嘉泰姆 | 50uAKgl嘉泰姆 |
CXLB74126Kgl嘉泰姆 | ESOP8Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 2AKgl嘉泰姆 | AdjKgl嘉泰姆 | 1Kgl嘉泰姆 | 50uAKgl嘉泰姆 |
CXLB74127Kgl嘉泰姆 | SOP16Kgl嘉泰姆 | 4.20VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 2AKgl嘉泰姆 | AdjKgl嘉泰姆 | 4Kgl嘉泰姆 | 50uAKgl嘉泰姆 |
CXLB74128Kgl嘉泰姆 | SOP16Kgl嘉泰姆 | 4.20/4.35VKgl嘉泰姆 | 1AKgl嘉泰姆 | 恒功率</span>Kgl嘉泰姆 | 1AKgl嘉泰姆 | 5.1VKgl嘉泰姆 | 4Kgl嘉泰姆 | 40uAKgl嘉泰姆 |
