产品概述 返回TOPPpb嘉泰姆
CXLE88137 CXLE88137A是一种LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存
器、LED驱动等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热
水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备
产品特点 返回TOPPpb嘉泰姆
• 采用功率CMOS 工艺
• 显示模式（8 段×6 位~10段4位）
• 辉度调节电路（占空比8 级可调）
• 串行接口（CLK，STB，DIN）
• 振荡方式：内置RC 振荡（450KHz ± 5%）
• 内置上电复位电路
• 封装形式：SOP20Ppb嘉泰姆
应用范围 返回TOPPpb嘉泰姆
VCR、VCD、DVD 及家庭影院等产品的显示屏驱动Ppb嘉泰姆
技术规格书（产品PDF) 返回TOP Ppb嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
Ppb嘉泰姆
Ppb嘉泰姆

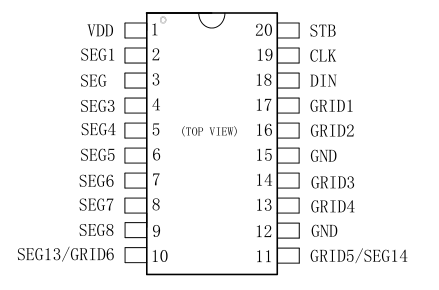

产品封装图 返回TOPPpb嘉泰姆
Ppb嘉泰姆
电路原理图 返回TOPPpb嘉泰姆
Ppb嘉泰姆
Ppb嘉泰姆
Ppb嘉泰姆
LED面板显示驱动芯片Ppb嘉泰姆 |
型号Ppb嘉泰姆 | 通讯Ppb嘉泰姆 接口数</span>Ppb嘉泰姆 | 驱动点阵Ppb嘉泰姆 | 段/位</span>Ppb嘉泰姆 | 共阴驱动Ppb嘉泰姆 | 共阳驱动Ppb嘉泰姆 | 按键Ppb嘉泰姆 | 封装外形Ppb嘉泰姆 |
CXLE88132Ppb嘉泰姆 | 4Ppb嘉泰姆 | 384/192Ppb嘉泰姆 | 8*32或16*24 /8*24Ppb嘉泰姆 | 可以Ppb嘉泰姆 | 可以Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | LQFP52/LQFP48Ppb嘉泰姆 |
CXLE88133Ppb嘉泰姆 | 2~4Ppb嘉泰姆 | 384/192Ppb嘉泰姆 | 8*32或16*24 /8*24Ppb嘉泰姆 | 可以Ppb嘉泰姆 | 可以Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | LQFP52/LQFP48Ppb嘉泰姆 |
CXLE88134Ppb嘉泰姆 | 3Ppb嘉泰姆 | 28Ppb嘉泰姆 | 7×4Ppb嘉泰姆 | 7段4位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP16/DIP16Ppb嘉泰姆 |
CXLE88135Ppb嘉泰姆 | 3Ppb嘉泰姆 | 21Ppb嘉泰姆 | 8×2/7×3Ppb嘉泰姆 | 8段2位/7段3位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 6×1Ppb嘉泰姆 | SOP16Ppb嘉泰姆 |
CXLE88136Ppb嘉泰姆 | 3Ppb嘉泰姆 | 35Ppb嘉泰姆 | 5×7/8×4Ppb嘉泰姆 | 7段5位/8段4位</span>Ppb嘉泰姆 | 7段5位</span>Ppb嘉泰姆 | 5×1Ppb嘉泰姆 | SOP18/DIP18Ppb嘉泰姆 |
CXLE88137Ppb嘉泰姆 | 3Ppb嘉泰姆 | 48Ppb嘉泰姆 | 8×6~10×4Ppb嘉泰姆 | 8段6位~10段4位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP20Ppb嘉泰姆 |
CXLE88137APpb嘉泰姆 | 3Ppb嘉泰姆 | 48Ppb嘉泰姆 | 6×7/9×4Ppb嘉泰姆 | 7段6位/9段4位</span>Ppb嘉泰姆 | 7段6位</span>Ppb嘉泰姆 | 6×1Ppb嘉泰姆 | SOP20Ppb嘉泰姆 |
CXLE88138Ppb嘉泰姆 | 4Ppb嘉泰姆 | 77Ppb嘉泰姆 | 11×7/14×4Ppb嘉泰姆 | 11段7位/14段4位</span>Ppb嘉泰姆 | 7段11位</span>Ppb嘉泰姆 | 10×3Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88139Ppb嘉泰姆 | 3Ppb嘉泰姆 | 77Ppb嘉泰姆 | 11×7/14×4Ppb嘉泰姆 | 11段7位/14段4位</span>Ppb嘉泰姆 | 7段11位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP24Ppb嘉泰姆 |
CXLE88140APpb嘉泰姆 | 3Ppb嘉泰姆 | 77Ppb嘉泰姆 | 10×7/13×4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10×1Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88140BPpb嘉泰姆 | 3Ppb嘉泰姆 | 77Ppb嘉泰姆 | 11×7/14×4Ppb嘉泰姆 | 11段7位/14段4位</span>Ppb嘉泰姆 | 7段11位</span>Ppb嘉泰姆 | 10×3Ppb嘉泰姆 | QFP44Ppb嘉泰姆 |
CXLE88141Ppb嘉泰姆 | 3Ppb嘉泰姆 | 70Ppb嘉泰姆 | 10×7/13×4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10×2Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88142Ppb嘉泰姆 | 3Ppb嘉泰姆 | 70Ppb嘉泰姆 | 10x7/13x4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10x2Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88143Ppb嘉泰姆 | 4Ppb嘉泰姆 | 128Ppb嘉泰姆 | 16×8Ppb嘉泰姆 | 16段8位</span>Ppb嘉泰姆 | 8段16位</span>Ppb嘉泰姆 | 8×4Ppb嘉泰姆 | QFP44Ppb嘉泰姆 |
CXLE88143APpb嘉泰姆 | 3Ppb嘉泰姆 | 128Ppb嘉泰姆 | 16×8Ppb嘉泰姆 | 16段8位</span>Ppb嘉泰姆 | 8段16位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88143BPpb嘉泰姆 | 3Ppb嘉泰姆 | 112Ppb嘉泰姆 | 14×8Ppb嘉泰姆 | 14段8位</span>Ppb嘉泰姆 | 8段14位</span>Ppb嘉泰姆 | 8×2Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88143CPpb嘉泰姆 | 3Ppb嘉泰姆 | 120Ppb嘉泰姆 | 15×8Ppb嘉泰姆 | 15段8位</span>Ppb嘉泰姆 | 8段15位</span>Ppb嘉泰姆 | 8×1Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88143DPpb嘉泰姆 | 3Ppb嘉泰姆 | 96Ppb嘉泰姆 | 12×8Ppb嘉泰姆 | 12段8位</span>Ppb嘉泰姆 | 8段12位</span>Ppb嘉泰姆 | 8×4Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
CXLE88144Ppb嘉泰姆 | 3Ppb嘉泰姆 | 35Ppb嘉泰姆 | 7×5/8×4Ppb嘉泰姆 | 7段5位/8段4位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 7×1Ppb嘉泰姆 | DIP18Ppb嘉泰姆 |
CXLE88145Ppb嘉泰姆 | 2Ppb嘉泰姆 | 32Ppb嘉泰姆 | 8×4Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 8段4位</span>Ppb嘉泰姆 | 8×2Ppb嘉泰姆 | DIP18Ppb嘉泰姆 |
CXLE88146Ppb嘉泰姆 | 2Ppb嘉泰姆 | 48Ppb嘉泰姆 | 8×6Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 8段6位</span>Ppb嘉泰姆 | 8×2Ppb嘉泰姆 | SOP20/DIP20Ppb嘉泰姆 |
CXLE88147Ppb嘉泰姆 | 3Ppb嘉泰姆 | 80Ppb嘉泰姆 | 10×8Ppb嘉泰姆 | 10段8位</span>Ppb嘉泰姆 | 8段10位</span>Ppb嘉泰姆 | 8×3Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88148Ppb嘉泰姆 | 3Ppb嘉泰姆 | 64Ppb嘉泰姆 | 8×8Ppb嘉泰姆 | 8段8位</span>Ppb嘉泰姆 | 8段8位</span>Ppb嘉泰姆 | 4×2Ppb嘉泰姆 | DIP24/SDIP24Ppb嘉泰姆 |
CXLE88149Ppb嘉泰姆 | 2Ppb嘉泰姆 | 128Ppb嘉泰姆 | 8×16Ppb嘉泰姆 | 8段16位</span>Ppb嘉泰姆 | 16段8位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88150Ppb嘉泰姆 | 3Ppb嘉泰姆 | 70Ppb嘉泰姆 | 10×7/13×4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10×2Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88151Ppb嘉泰姆 | 2Ppb嘉泰姆 | 32Ppb嘉泰姆 | 8×4Ppb嘉泰姆 | 8段4位/7段4位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 7×4Ppb嘉泰姆 | SOP16/DIP16Ppb嘉泰姆 |
CXLE88152Ppb嘉泰姆 | 2Ppb嘉泰姆 | 28Ppb嘉泰姆 | 7×4Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | 7段4位</span>Ppb嘉泰姆 | 7×1Ppb嘉泰姆 | SOP16/DIP16Ppb嘉泰姆 |
CXLE88153Ppb嘉泰姆 | 1Ppb嘉泰姆 | 42Ppb嘉泰姆 | 7×6/8×5Ppb嘉泰姆 | 7段6位/8段5位</span>Ppb嘉泰姆 | 6段7位/5段8位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP16Ppb嘉泰姆 |
CXLE88154Ppb嘉泰姆 | 3Ppb嘉泰姆 | 70Ppb嘉泰姆 | 10×7/13×4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10×2Ppb嘉泰姆 | SOP28Ppb嘉泰姆 |
CXLE88155Ppb嘉泰姆 | 3Ppb嘉泰姆 | 70Ppb嘉泰姆 | 10×7/13×4Ppb嘉泰姆 | 10段7位/13段4位</span>Ppb嘉泰姆 | 7段10位</span>Ppb嘉泰姆 | 10×2Ppb嘉泰姆 | SOP24/SSOP24/SDIP24Ppb嘉泰姆 |
CXLE88156Ppb嘉泰姆 | 3Ppb嘉泰姆 | 128Ppb嘉泰姆 | 8×16Ppb嘉泰姆 | 8段16位</span>Ppb嘉泰姆 | 16段8位</span>Ppb嘉泰姆 | —</span>Ppb嘉泰姆 | SOP32Ppb嘉泰姆 |
