产品概述 返回TOPiEv嘉泰姆
CXAC85219 是一款应用于低功率AC/DC 充电器和适配器的高性能离线式PWM 控制器。它利用原边反馈工作原理。因此，可省去光耦和TL431。并且集成了专有的CV模式和CC模式控制。在CC模式控制中，电流和功率的设定可以通过CS脚上的感应电阻来外部调节。在CV 模式控制中，采用多模式操作来达到高性能和高效率。另外，还可以通过输出线压降补偿达到良好的负载调节。在CV模式模式并且在轻/中负载下，器件工作于PFM模式，而大负载条件时，器件工作于PWM 模式。CXAC85219 提供的保护功能有软启动，自启动、逐周期流限、VDD 过压保护、欠压锁定和VDD 钳位保护等。频率抖动技术使器件具有优良的EMI 性能。所以CXAC85219 可以达到高精度恒压恒流。</span>
产品特点 返回TOPiEv嘉泰姆
• ±5％的输出电流精度，±5％的输出电压精度
• 原边反馈省去了光耦和 TL431 以降低成本
• 提供 CV 模式，CC 模式两种工作模式
• 可调恒流输出电源设置
• 二次恒定输出电流控制与初级反馈<br style="list-style: none; padding: 0px; margin: 0px;"/>• 自适应电流峰值调节
• 原边绕组电感补偿
• 输出线电压补偿<span style="list-style: none; padding: 0px; margin: 0px; font-size: 13px;">
• 内置软启动功能
• 前沿消隐电路（LEB）
• 逐周期电流限制</span>
• VDD 欠压保护功能（UVLO）</span>
• VDD 过压保护功能（OVP）
• VDD 钳位功能
• 过温保护功能iEv嘉泰姆
应用范围 返回TOPiEv嘉泰姆
主要应用于手机/无绳电话充电器、数码相机充电器、小功率电源适配器、电脑、电视辅助电源、线性电源替代。</span>iEv嘉泰姆
技术规格书（产品PDF) 返回TOP iEv嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
iEv嘉泰姆
iEv嘉泰姆

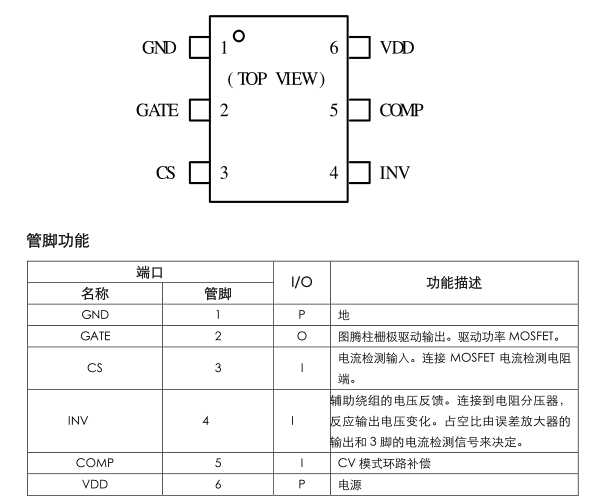

产品封装图 返回TOPiEv嘉泰姆
iEv嘉泰姆
电路原理图 返回TOPiEv嘉泰姆
iEv嘉泰姆
iEv嘉泰姆
iEv嘉泰姆
电源管理>AC / DCiEv嘉泰姆 |
型号iEv嘉泰姆 | 频率抖</span>iEv嘉泰姆 动</span>范围iEv嘉泰姆 | 输出功率iEv嘉泰姆 | 工作模式iEv嘉泰姆 | 工作频率iEv嘉泰姆 | 驱动方式iEv嘉泰姆 | 内置MOSiEv嘉泰姆 耐压iEv嘉泰姆 | 封装外形iEv嘉泰姆 |
CXAC85210-18iEv嘉泰姆 | 4%iEv嘉泰姆 | 18V 150mAiEv嘉泰姆 | 非隔离恒压</span>iEv嘉泰姆 | 60KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 730ViEv嘉泰姆 | SOP8iEv嘉泰姆 |
CXAC85210-12iEv嘉泰姆 | 4%iEv嘉泰姆 | 12V 200mAiEv嘉泰姆 | 非隔离恒压</span>iEv嘉泰姆 | 60KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 730ViEv嘉泰姆 | SOP8iEv嘉泰姆 |
CXAC85211iEv嘉泰姆 | 一iEv嘉泰姆 | 24W以内iEv嘉泰姆 | 原边iEv嘉泰姆 | ＜120KHziEv嘉泰姆 | 外挂MOSiEv嘉泰姆 | 一iEv嘉泰姆 | SOT23-6iEv嘉泰姆 |
CXAC85212iEv嘉泰姆 | 6%iEv嘉泰姆 | 5WiEv嘉泰姆 | 副边iEv嘉泰姆 | 132KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 700ViEv嘉泰姆 | DIP8/SOP8iEv嘉泰姆 |
CXAC85213iEv嘉泰姆 | 一iEv嘉泰姆 | 30W以内iEv嘉泰姆 | 非隔离恒流</span>iEv嘉泰姆 | ＜70KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 500ViEv嘉泰姆 | SOP8/DIP8iEv嘉泰姆 |
CXAC85214iEv嘉泰姆 | 一iEv嘉泰姆 | 18W以内iEv嘉泰姆 | 非隔离恒流</span>iEv嘉泰姆 | ＜70KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 500ViEv嘉泰姆 | SOP8iEv嘉泰姆 |
CXAC85215-18iEv嘉泰姆 | 4%iEv嘉泰姆 | 18V250mAiEv嘉泰姆 | 非隔离恒压</span>iEv嘉泰姆 | 60KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 730ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85215-12iEv嘉泰姆 | 4%iEv嘉泰姆 | 12V250mAiEv嘉泰姆 | 非隔离恒压</span>iEv嘉泰姆 | 60KHziEv嘉泰姆 | 内置MOS管</span>iEv嘉泰姆 | 730ViEv嘉泰姆 | DIP8、TO252-2iEv嘉泰姆 |
CXAC85216iEv嘉泰姆 | 4%iEv嘉泰姆 | 18V/12V250mAiEv嘉泰姆 | 非隔离恒压</span>iEv嘉泰姆 | 60KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 730ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85217iEv嘉泰姆 | ±6%iEv嘉泰姆 | —</span>iEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 外置MOSiEv嘉泰姆 | —</span>iEv嘉泰姆 | SOP8/DIP8iEv嘉泰姆 |
CXAC85218iEv嘉泰姆 | ±6%iEv嘉泰姆 | —</span>iEv嘉泰姆 | PWMiEv嘉泰姆 | 150KHziEv嘉泰姆 | 外置MOSiEv嘉泰姆 | —</span>iEv嘉泰姆 | SOP8/DIP8iEv嘉泰姆 |
CXAC85219iEv嘉泰姆 | ±6%iEv嘉泰姆 | —</span>iEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 外置MOSiEv嘉泰姆 | —</span>iEv嘉泰姆 | SOT23-6iEv嘉泰姆 |
CXAC85220iEv嘉泰姆 | ±6%iEv嘉泰姆 | 12WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85221iEv嘉泰姆 | ±6%iEv嘉泰姆 | 15WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85222AiEv嘉泰姆 | ±6%iEv嘉泰姆 | 5WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | SOP8iEv嘉泰姆 |
CXAC85222BiEv嘉泰姆 | ±6%iEv嘉泰姆 | 8WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85223iEv嘉泰姆 | ±6%iEv嘉泰姆 | 18WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85224iEv嘉泰姆 | ±6%iEv嘉泰姆 | 21WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85225iEv嘉泰姆 | ±6%iEv嘉泰姆 | 12WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85226iEv嘉泰姆 | ±6%iEv嘉泰姆 | 15WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85227iEv嘉泰姆 | ±6%iEv嘉泰姆 | 8WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85228iEv嘉泰姆 | ±6%iEv嘉泰姆 | 18WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85229iEv嘉泰姆 | ±6%iEv嘉泰姆 | 21WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85230iEv嘉泰姆 | ±6%iEv嘉泰姆 | 12WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85231iEv嘉泰姆 | ±6%iEv嘉泰姆 | 15WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85232iEv嘉泰姆 | ±6%iEv嘉泰姆 | 8WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85233iEv嘉泰姆 | ±6%iEv嘉泰姆 | 18WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85234iEv嘉泰姆 | ±6%iEv嘉泰姆 | 21WiEv嘉泰姆 | PWMiEv嘉泰姆 | 67KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85235iEv嘉泰姆 | ±6%iEv嘉泰姆 | 10WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85236iEv嘉泰姆 | ±6%iEv嘉泰姆 | 12WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85237iEv嘉泰姆 | ±6%iEv嘉泰姆 | 5WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | SOP8iEv嘉泰姆 |
CXAC85238iEv嘉泰姆 | ±6%iEv嘉泰姆 | 8WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85239iEv嘉泰姆 | ±6%iEv嘉泰姆 | 15WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
CXAC85240iEv嘉泰姆 | ±6%iEv嘉泰姆 | 18WiEv嘉泰姆 | PSRiEv嘉泰姆 | 50KHziEv嘉泰姆 | 内置MOSiEv嘉泰姆 | 650ViEv嘉泰姆 | DIP8iEv嘉泰姆 |
