EnglishCXEM2304E 电子式电度表的核心计量芯片，内置晶振单相电能计量芯片，正、反向有功功率均可测量，有两种不同频率的脉冲输出，快速输出脉冲可用于计算机数据处理
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（</span>PDF文档）</span>
5.产品封装图</span> 6.电路原理图</span> 7.相关产品
CXEM2304E 集成电路是电子式电度表的核心计量芯片，它在设计上采用了过采样和数字信号处理技
术</span>‚从而大大地提高了芯片的测量准确度</span>,同时,在</span>A/D 转换后的数据均由数字电路进行运算和处理</span>,保证了</span>
芯片的长期稳定性。基于此芯片设计的电子</span>式电度表具有外围电路简单、精度高、稳定性好等特点，适用
于单相两线电力用户的电能计量。</span>
CXEM2304E 对正、反向有功功率均可测量</span>,且可将</span>反向有功功率转换成与正向有功功率方向一致的
脉冲输出,同时在芯片引脚</span>(Pin12)上给出了反向用</span>电指示。因此</span>, 用</span> CXEM2304E 制成的电子式电度表具
有很强的防窃电能力。</span>
CXEM2304E 具有两种不同频率的脉冲输出。</span>Pin14输出以较高频率的脉冲,用于校验和计算机数据处</span>
理，而</span> Pin15 和</span> Pin16 输出一组较低频率的脉冲,用</span>于直接驱动步进电机，以推动计度器进行电量累</span>
积。</span>
在</span> CXEM2304E 中充分考虑到兼顾电度表潜动和起动性能的不同要求</span>,采用了合理的数字化的防</span>潜动
阀值设计</span>,在保证可靠地防止潜动的前提下,使起动</span>电流远低于标准要求。</span>
高精度，在输入动态工作范围（500:1）内，非线性测量误差小于</span> 0.1%
校表过程中高稳定性</span>,输出频率波动小于 0.1%
精确测量正、负两个方向的有功功率，且以同</span>一方向计算电能
慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理</span>
防窃电功能，逻辑输出脚</span> REVP 用于显示反向用电或者错误用电状况</span>
芯片上有电压检测电路，检测掉电状况具有防潜动功能
芯片上带参考电压源 2.5V±8%（温度系数典型值</span> 30ppm/℃），也可以使用外部电压源</span>
芯片上带晶振时钟（芯片内置晶振）单工作电源</span> 5V
低功耗</span> 15mW（典型值）
采用 0.35um CMOS 工艺，批量的一致性和产</span>品可靠性得到进一步提高。</span>
电表
需要详细的PDF规格书请扫一扫微信联系我们</span>

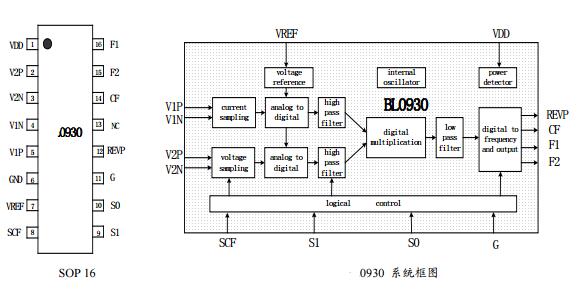

五</span>.产品封装图</p>
电能计量专用电路(Energy Measurement ASIC) Part No. Meter Measurement Power Consumption Anti-Tamper Output Clock VDD Package CXEM2303 Single Active 20mW 2 Channels Pulse Internal 5V SOP16 CXEM2304E Single Active 3000:1 15mW Reverse Indication Pulse Internal 5V SOP16 CXEM2305 Single Multifunction (Active, I, V, P.) 6mW Pulse Internal 3.3V SOP8 CXEM2306A Single Active 15mW 2 Channels Pulse 3.58MHz 5V SSOP24 CXEM2307E Single Active 15mW Reverse Indication Pulse 3.58MHz 5V SSOP24 CXEM2308B Single Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) 25mW 3 Channels Pulse, SPI 3.58MHz 5V SSOP24 CXEM2308GX Single Multifunction (Active 6000:1, I, V, P, S, PF, Freq.) 20mW 3 Channels Pulse, UART 3.58MHz 5V SOP16 CXEM2309B Single Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) 25mW Reverse Indication Pulse, SPI 3.58MHz 5V SOP16 CXEM2310A Single Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) 25mW 2 Channels Pulse, SPI/UART 3.58MHz 5V SSOP24 CXEM2310B Single Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) 25mW 2 Channels Pulse, SPI 3.58MHz 5V SSOP20 CXEM2311 Three Active 3000:1 25mW Reverse Indication By Any Pulse 2.5~4MHz 5V SOP24 CXEM2312C Three Active 3000:1 25mW Reverse Indication By Any Pulse 2.5~4MHz 5V SOP24 CXEM2313B Three Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, Q, S, PF, Freq ) 30mW Reverse Indication By Any 2Pulse,SPI 3.58MHz 3.3V LQFP44
