English单相双电流采样电能计量芯片CXEM2306A，基于数字信号处理，有测量负向有功功率的功能，芯片设计的电子电度表具有外围电路简单、 精度高、稳定性好等特点，输出较低频率的脉冲用于驱动脉冲电机
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（</span>PDF文档）</span>

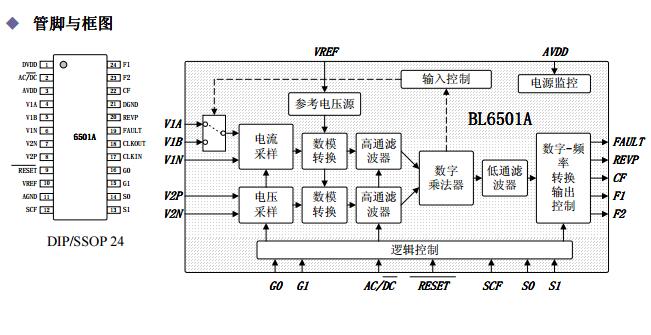

5.产品封装图</span> 6.电路原理图</span> 7.相关产品
CXEM2306A 集成电路是电子电度表的核心芯片，基于此芯片设计的电子电度表具有外围电路简单、</span>
精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。利用</span> CXEM2306A 可以制成单相反窃
电功能的电子电度表，这种电度表以同一方向计量计算正向或负向的有功功率，累计用电量。</span>
CXEM2306A 具有两个电流采样端，分别采样火线和零线电流，当电流误差超过</span> 12.5%时，表明有窃
电行为或错误接线，</span>Pin19（</span>FAULT）发出指示信号，并按照两个电流中大的一个电流值计量。</span>
CXEM2306A 基于数字信号处理，有测量负向有功功率的功能。它能把负向有功功率转换成与正向有</span>
功功率方向一致的脉冲输出。</span>Pin22（</span>CF）输出较高频率的脉冲，用于计量和计算机数据处理，Pin23
（</span>F1）和 Pin24（</span>F2）输出较低频率的脉冲用于驱</span>动脉冲电机，间接驱动机械字轮计度器，记录用电
量。在测量负向功率时</span> Pin20（</span>REVP）有负电平输出，用于指示该时的功率为负方向。</span>
CXEM2306A 着重考虑了校表过程中读数误差的</span>稳定性的需求，成品测量数据表明在小信号 5%Ib
（</span> Ib=5A）</span>情</span>况</span>下</span>输</span>出</span>校</span>表</span>脉</span>冲</span>信</span>号</span>的</span>稳</span>定</span>度</span>在</span>0.1%以内。</span>
高精度，支持 50Hz/60Hz IEC521/1036 标准的</span>精度要求，在 500:1 的动态范围内平均误差小于0.3%，信号跳动小于</span> 0.3%
校表过程中高稳定性，输出频率波动小于 0.1%
精确测量正、负两个方向的有功功率，且以同</span>一方向计算电能
有两个电流采样端，分别采样火线和零线电</span>流，取两个电流采样端中的较大值作为计量，即使在错误用电时
电流通道增益可变，在电流通道输入端可以使用小的分流电阻</span>
慢速输出脉冲能直接驱动电机工作，快速输出</span>脉冲可用于计算机数据处理
防窃电功能，逻辑输出脚</span> REVP、</span>FAULT 用于显示反向用电或者错误用电状况</span>
芯片上有电压检测电路，检测掉电状况</span>具有防潜动功能</span>
芯片上带参考电压源 2.44V±8%（温度系数典型值</span> 30ppm/℃</span>），也可以使用外部电压源
单工作电源</span> 5V低功耗</span> 15mW（典型值）
电表
需要详细的PDF规格书请扫一扫微信联系我们</span>
电能计量专用电路(Energy Measurement ASIC) | ||||||||
Part No. | Meter | Measurement | Power Consumption | Anti-Tamper | Output | Clock | VDD | Package |
Single | Active | 20mW | 2 Channels | Pulse | Internal | 5V | SOP16 | |
Single | Active 3000:1 | 15mW | Reverse Indication | Pulse | Internal | 5V | SOP16 | |
Single | Multifunction (Active, I, V, P.) | 6mW | Pulse | Internal | 3.3V | SOP8 | ||
Single | Active | 15mW | 2 Channels | Pulse | 3.58MHz | 5V | SSOP24 | |
Single | Active | 15mW | Reverse Indication | Pulse | 3.58MHz | 5V | SSOP24 | |
Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | 3 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP24 | |
Single | Multifunction (Active 6000:1, I, V, P, S, PF, Freq.) | 20mW | 3 Channels | Pulse, UART | 3.58MHz | 5V | SOP16 | |
Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | Reverse Indication | Pulse, SPI | 3.58MHz | 5V | SOP16 | |
Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI/UART | 3.58MHz | 5V | SSOP24 | |
Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP20 | |
Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 | |
Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 | |
Three | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, Q, S, PF, Freq ) | 30mW | Reverse Indication By Any | 2Pulse,SPI | 3.58MHz | 3.3V | LQFP44 | |
