EnglishCXEM2308B是一颗宽量程单相多功能电子电能计量芯片，适用于简单单相多功能或单相电力 线载波电能表应用，具有较高的性价比
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（</span>PDF文档）</span>
5.产品封装图</span> 6.电路原理图</span> 7.相关产品
CXEM2308B是一颗宽量程单相多功能电子电能计量芯片，适用于简单单相多功能或单相电力</span>
线载波电能表应用，具有较高的性价比。
CXEM2308B集成了3路高精度Sigma-Delta ADC， 参考电压，电源管理等模拟电路模块，以及
处理有功功率、视在功率、电流电压有效值等电参数的数 字信号处理电路。
CXEM2308B 具有两个电流采样端，分别采样火线 和零线电流，当两者相差超过设定的阈值时
（可选 择比较有效值或有功功率），发出指示信号，表明 有窃电行为或错误接线。
CXEM2308B 能够测量单相有功能量、视在能量、 功率因子、电流电压有效值、线频率等参
数；具有 失压及过压监测功能；电流电压峰值检测；过零检 测，能够充分满足简单单相多功能
电能表的需要。 CXEM2308B 集成一个 SPI 接口，方便与外部 MCU 之间进行计量参数以及校表参</span>
数的传递。
CXEM2308B 支持全数字域的偏置补偿、增益调整、 相位校正（最大±2.54°可调）等。有功</span>
功率校验输 出快速脉冲 CF，可以直接接到标准表进行误差校 正。 CXEM2308B 符合新国家电网标准。</span>
高精度，在输入动态工作范围（5000:1）内,非线性测量误差小于 0.1%
高稳定性，输出频率波动小于 0.1%
芯片可精确测量正负两个方向的有功功率，输 出快速输出脉冲（CF）
芯片有两个电流采样端，采样火线和零线电流
芯片给出电压和双电流的有效值，测量范围 （20mA~12Ib）
芯片具有电压失压和断相检测功能
芯片上有电源电压监测电路，检测掉电状况
芯片具有防潜动功能，可编程防潜阀值设置
芯片具有可编程调整脉冲输出的频率
芯片具有可编程增益调整和相位补偿
功率因子（PF）测量范围（20mA~12Ib）
芯片可按需要给出中断请求信号（/IRQ）
芯片具有一个 SPI 通信接口，用于数据传输
芯片内置参考电压源2.5V，也可使用外部2.5V 电压
芯片外接晶振 3.58MHz
芯片单工作电源 5V，低功耗 25mW（典型值）
相关专利申请中</span>
电子电能计量
需要详细的PDF规格书请扫一扫微信联系我们</span>

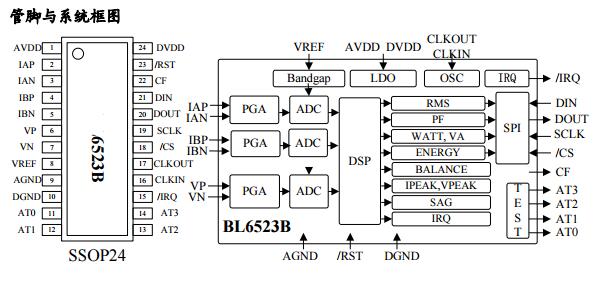

五</span>.产品封装图</p>
电能计量专用电路(Energy Measurement ASIC) Part No. Meter Measurement Power Consumption Anti-Tamper Output Clock VDD Package CXEM2303 Single Active 20mW 2 Channels Pulse Internal 5V SOP16 CXEM2304E Single Active 3000:1 15mW Reverse Indication Pulse Internal 5V SOP16 CXEM2305 Single Multifunction (Active, I, V, P.) 6mW Pulse Internal 3.3V SOP8 CXEM2306A Single Active 15mW 2 Channels Pulse 3.58MHz 5V SSOP24 CXEM2307E Single Active 15mW Reverse Indication Pulse 3.58MHz 5V SSOP24 CXEM2308B Single Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) 25mW 3 Channels Pulse, SPI 3.58MHz 5V SSOP24 CXEM2308GX Single Multifunction (Active 6000:1, I, V, P, S, PF, Freq.) 20mW 3 Channels Pulse, UART 3.58MHz 5V SOP16 CXEM2309B Single Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) 25mW Reverse Indication Pulse, SPI 3.58MHz 5V SOP16 CXEM2310A Single Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) 25mW 2 Channels Pulse, SPI/UART 3.58MHz 5V SSOP24 CXEM2310B Single Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) 25mW 2 Channels Pulse, SPI 3.58MHz 5V SSOP20 CXEM2311 Three Active 3000:1 25mW Reverse Indication By Any Pulse 2.5~4MHz 5V SOP24 CXEM2312C Three Active 3000:1 25mW Reverse Indication By Any Pulse 2.5~4MHz 5V SOP24 CXEM2313B Three Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, Q, S, PF, Freq ) 30mW Reverse Indication By Any 2Pulse,SPI 3.58MHz 3.3V LQFP44
