English单相双向电能计量芯片CXEM2307E精确测量正、负两个方向的有功功率，且以同 一方向计算电能 电流通道增益可变，在电流通道输入端可以使 用小的分流电阻,防窃电功能，逻辑输出脚 REVP 用于显示反向 用电或者错误用电状况
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（</span>PDF文档）</span>

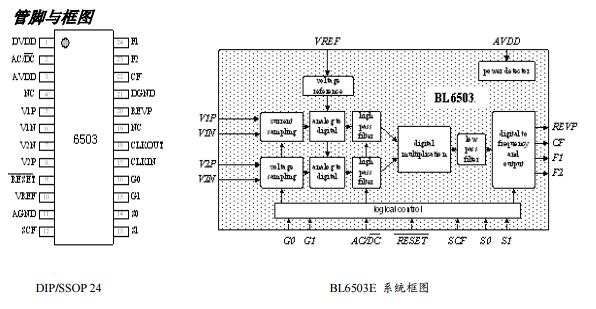

5.产品封装图</span> 6.电路原理图</span> 7.相关产品
CXEM2307E集成电路是电子式电度表的核心计</span>量芯片，它在设计上采用了过采样和数字信号处理技术</span>‚从而大大地提高
了芯片的测量准确度</span>,同时,在</span>A/D转换后的数据均由数字电路进行运算和处理</span>,保证了芯片的长期稳定性。基于此芯片设计的电子</span>
式电度表具有外围电路简单、精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。</span>
CXEM2307E 对正、反向有功功率均可测量,且可将 反向有功功率转换成与正向有功功率方向一致的 脉冲输</span>
出,同时在芯片引脚</span>(Pin20)上给出了反向用 电指示。因此, 用 CXEM2307E 制成的电子式电度表具 有很强的防窃
电能力。</span>
CXEM2307E具有两种不同频率的脉冲输出。Pin22 输出以较高频率的脉冲,用于校验和计算机数据处 理，而</span>
Pin23 和 Pin24 输出一组较低频率的脉冲,用 于直接驱动步进电机，以推动计度器进行电量累 积。</span>
在 CXEM2307E 中充分考虑到兼顾电度表潜动和 起动性能的不同要求,采用了合理的数字化的防潜 动阀值设计,在保证可靠地防止潜动的前提下,使起 动电流远低于标准要求。</span>
高精度，在输入动态工作范围（3000:1）内， 非线性测量误差小于 0.1%
校表过程中高稳定性,输出频率波动小于 0.1%
精确测量正、负两个方向的有功功率，且以同 一方向计算电能
电流通道增益可变，在电流通道输入端可以使 用小的分流电阻
慢速输出脉冲能直接驱动电机工作，快速输出 脉冲可用于计算机数据处理
防窃电功能，逻辑输出脚 REVP 用于显示反向 用电或者错误用电状况
芯片上有电压检测电路，检测掉电状况
具有防潜动功能
芯片上带参考电压源 2.5V±8%（温度系数典 型值 30ppm/℃），也可以使用外部电压源
单工作电源 5V
低功耗 15mW（典型值）
电度表</span>
需要详细的PDF规格书请扫一扫微信联系我们</span>
| 电能计量专用电路(Energy Measurement ASIC) | ||||||||
| Part No. | Meter | Measurement | Power Consumption | Anti-Tamper | Output | Clock | VDD | Package |
| CXEM2303 | Single | Active | 20mW | 2 Channels | Pulse | Internal | 5V | SOP16 |
| CXEM2304E | Single | Active 3000:1 | 15mW | Reverse Indication | Pulse | Internal | 5V | SOP16 |
| CXEM2305 | Single | Multifunction (Active, I, V, P.) | 6mW | Pulse | Internal | 3.3V | SOP8 | |
| CXEM2306A | Single | Active | 15mW | 2 Channels | Pulse | 3.58MHz | 5V | SSOP24 |
| CXEM2307E | Single | Active | 15mW | Reverse Indication | Pulse | 3.58MHz | 5V | SSOP24 |
| CXEM2308B | Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | 3 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP24 |
| CXEM2308GX | Single | Multifunction (Active 6000:1, I, V, P, S, PF, Freq.) | 20mW | 3 Channels | Pulse, UART | 3.58MHz | 5V | SOP16 |
| CXEM2309B | Single | Multifunction (Active 5000:1, I, V, P, S, PF, Freq.) | 25mW | Reverse Indication | Pulse, SPI | 3.58MHz | 5V | SOP16 |
| CXEM2310A | Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI/UART | 3.58MHz | 5V | SSOP24 |
| CXEM2310B | Single | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, S, PF, Freq.) | 25mW | 2 Channels | Pulse, SPI | 3.58MHz | 5V | SSOP20 |
| CXEM2311 | Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 |
| CXEM2312C | Three | Active 3000:1 | 25mW | Reverse Indication By Any | Pulse | 2.5~4MHz | 5V | SOP24 |
| CXEM2313B | Three | Multifunction (Active 3000:1, Reactive 3000:1, I, V, P, Q, S, PF, Freq ) | 30mW | Reverse Indication By Any | 2Pulse,SPI | 3.58MHz | 3.3V | LQFP44 |
