CXDR7548 CXDR7549系列是采用CMOS工艺生产的,带有手动复位控制端,具有高精度,低功耗特点的电压检测器，内部电路包括参考电压源电路,延迟电路,比较器电路和输出驱动电路。CXDR7548 CXDR7549系列内置时间延迟电路，通过设置外部手动复位功能，可在任何条件下进行强制复位
-
[ CXDR7548 ]
目录
7.相关产品
产品概述 返回TOP
CXDR7548 CXDR7549系列是采用CMOS工艺生产的,带有手动复位控制端,具有高精度,低功耗特点的电压检测器，内部电路包括参考电压源电路,延迟电路,比较器电路和输出驱动电路。CXDR7548 CXDR7549系列内置时间延迟电路，通过设置外部手动复位功能，可在任何条件下进行强制复位。该系列芯片提供两种形式的输出方式：VDFL和VDFH。解除延迟时间设置在3.13ms～1.6s有七种供选择。The CXDR7548 CXDR7549 series are groups of high-precision, low current consumption voltage detectors with manual reset input and watchdog functions incorporating CMOS process technology. The series consist of a reference voltage source, delay circuit, comparator, and output driver. With the built-in delay circuit, the CXDR7548 CXDR7549 series do not require any external components to output signals with release delay time. Moreover, with the manual reset function, reset can be asserted at any time. The ICs produce two types of output; VDFL (low when detected) and VDFH (high when detected). With the CXDR7548 CXDR7549 series, the WD pin can be left open if the watchdog function is not used. Whenever the watchdog pin is opened, the internal counter clears before the watchdog timeout occurs. Since the manual reset pin is internally pulled up to the VIN pin voltage level, the ICs can be used by leaving the manual reset pin unconnected if the pin is unused. The detect voltages are internally fixed 1.6V ~ 5.0V in increments of 0.1V, using laser trimming technology. Six watchdog timeout periods are available in a range from 6.25ms to 1.6s. Seven release delay times are available in a range from 3.13ms to 1.6s.
产品特点 返回TOP
应用范围 返回TOP
●Microprocessor reset circuits
●Memory battery backup circuits
●System power-on reset circuits
●Power failure detection
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP

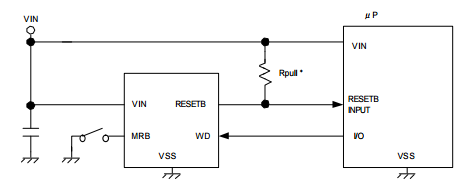

电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
单功能电压检测器 |
|||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出形式 |
温度 范围 (℃) |
检测 电压 精度 (%) |
检测电 压温度 特性 ppm/℃ |
|
μA |
|||||||||||
|
低消耗 电流 |
SOT24 USP3 |
1 |
5 |
0.7 |
6 |
0.5 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
检测电压 高精度 |
SOT24 USPN4B02 |
1.5 |
5.5 |
0.7 |
6 |
0.7 |
CMOS N-ch open drain |
-40～＋85 |
±0.8 |
±50 |
|
|
低检测电 压0.8V |
SOT23 SOT89 SOT24 |
0.8 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
低检测电 压0.8V |
USP3 |
0.8 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
Assures All Temperature Range |
SOT23 SOT89 |
1.6 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±400 |
|
|
电压检测器 延迟时间内部设定 |
||||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出 形式 |
手动复 位输入 |
解除延 迟时间 (ms) |
检测电 压精度 (%) |
检测电压 温度特性 ppm/℃ |
|
μA |
||||||||||||
|
看门狗+ 手动复位 |
SOT25 USP6C |
1.6 |
5 |
1 |
6 |
8 |
CMOS |
Yes |
3.13 25 50 100 200 400 1600 |
±2 |
±100 |
|
|
看门狗+ 手动复位 |
SOT25 USP6C |
1.6 |
5 |
1 |
6 |
8 |
CMOS N-ch open drain |
Yes |
3.13 25 50 100 200 400 1600 |
±2 |
±100 |
|
|
检测电压, 高精度、 手动复位 |
SOT25 SSOT24 USPN4 |
1.5 |
5.5 |
0.7 |
6 |
0.7 |
CMOS N-ch open drain |
Yes |
50 100 200 400 800 |
±0.8 |
±50 |
|
|
工作电压范围 0.7~10V |
SOT23 SOT89 |
1.6 |
6 |
0.7 |
10 |
1 |
CMOS N-ch open drain |
No |
±2 |
±100 |
||
|
带内置延迟电路 |
SOT23 |
1.6 |
6 |
0.7 |
10 |
1 |
CMOS N-ch open drain |
No |
1 50 80 |
±2 |
±100 |
|
|
电压检测器 延迟时间外部设定 |
|||||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出 形式 |
工作 电压 MAX V |
消耗 电流 |
手动 复位 输入 |
检测 电压 精度 |
检测电压温度特性 |
|
μA |
μA |
(%) |
ppm/℃ |
||||||||||
|
独立电压检测端子 |
SOT25 USP4 |
0.8 |
5 |
1 |
6 |
0.8*2 |
CMOS N-ch open drain |
6 |
0.8*2 |
No |
±2 |
±100 |
|
|
带外置延迟电容 |
SSOT24 |
0.8 |
5 |
0.7 |
6 |
0.9*1 |
CMOS N-ch open drain |
6 |
0.9*1 |
No |
±2 |
±100 |
|
|
独立电压检测端子 |
SOT25 USP4 |
0.8 |
5 |
1 |
6 |
0.8*2 |
CMOS N-ch open drain |
6 |
0.8*2 |
No |
±2 |
±100 |
|
|
带外置延迟电容 |
SSOT24 USPN4 |
0.8 |
5 |
0.7 |
6 |
0.9*1 |
CMOS N-ch open drain |
6 |
0.9*1 |
No |
±2 |
±100 |
|
|
外接电容延迟式 |
SSOT24 USPN4 |
1.5 |
5.5 |
1.3 |
6 |
0.58*1 |
CMOS N-ch open drain |
6 |
0.58*1 |
Yes |
±0.8 |
±50 |
|
|
浪涌电压保护功能外调滞后宽度 |
SOT26 USP6C |
0.8 |
2 |
1.6 |
6 |
1.43*1 |
CMOS N-ch open drain |
6 |
1.43*1 |
Yes |
±1.2 |
±50 |
|
|
电容延迟式 |
SOT26 USP6C |
1 |
5 |
1.6 |
6 |
1.32*3 |
CMOS N-ch open drain |
6 |
1.32*3 |
Yes |
±1.2 |
±50 |
|
|
外部调整滞后电容延迟式 |
SOT26 USP6C |
0.8 |
5 |
1.6 |
6 |
1.32*3 |
CMOS N-ch open drain |
6 |
1.32*3 |
Yes |
±1.2 |
±50 |
|
|
车载类分离传感端子 外部调整滞后 外接延迟电容式 |
USP6C |
0.8 |
2 |
1.6 |
6 |
1.43*1 |
CMOS N-ch open drain |
6 |
1.43*1 |
Yes |
±1.2 |
±50 |
|
|
车载类分离传感端子 外部调整滞后 外接延迟电容式 |
SOT26 USP6C |
1 |
5 |
1.6 |
6 |
1.32 |
CMOS N-ch open drain |
6 |
1.32 |
Yes |
±1.2 |
±50 |
|
