CXLE82110高端的工作电压可达 600V， 低端 Vcc 的电源电压范围宽 2.8V～20V， 静态功耗小于 5uA。该芯片具有闭锁功能防止输出功率管同时导通， 输入通道HIN和LIN内建了一个200K下拉电阻， 在输入悬空时使上下功率MOS管处于关闭状态,输出电流能力 IO+/- 1/1.5A， 采用 SOP8 封装。 CXLE82110 是一款高性价比的大功率 MOS 管、 IGBT 管栅极驱动专用芯片， 内部集成了逻辑信号输入处理电 路、 死区时控制电路、 闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路， 专用于无刷电机控制器中的驱动电路。
高端悬浮自举电源设计， 耐压可达 600V
适应 5V、 3.3V 输入电压
最高频率支持 500KHZ
低端 VCC 电压范围 2.8V-20V
输出电流能力 IO+/- 1A/1.5A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN 输入通道高电平有效， 控制高端 HO 输出
LIN 输入通道高电平有效， 控制低端 LO 输出
外围器件少
静态电流小于 5uA，非常适合电池场合
-
[ CXLE82110 ]
目录
7.相关产品
产品概述 返回TOP
CXLE82110 高端的工作电压可达 600V， 低端 Vcc 的电源电压范围宽 2.8V～20V， 静态功耗小于 5uA。该芯片具有闭锁功能防止输出功率管同时导通， 输入通道HIN和LIN内建了一个200K下拉电阻， 在输入悬空时使上下功率MOS管处于关闭状态,输出电流能力 IO+/- 1/1.5A， 采用 SOP8 封装。 CXLE82110 是一款高性价比的大功率 MOS 管、 IGBT 管栅极驱动专用芯片， 内部集成了逻辑信号输入处理电 路、 死区时控制电路、 闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路， 专用于无刷电机控制器中的驱动电路。
产品特点 返回TOP
高端悬浮自举电源设计， 耐压可达 600V
适应 5V、 3.3V 输入电压
最高频率支持 500KHZ
低端 VCC 电压范围 2.8V-20V
输出电流能力 IO+/- 1A/1.5A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN 输入通道高电平有效， 控制高端 HO 输出
LIN 输入通道高电平有效， 控制低端 LO 输出
外围器件少
静态电流小于 5uA，非常适合电池场合
封装形式： SOP-8
应用范围 返回TOP
移动电源高压快充开关电源
600V 降压型开关电源
电动车控制器
无刷电机驱动器
高压 Class-D 类功放
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

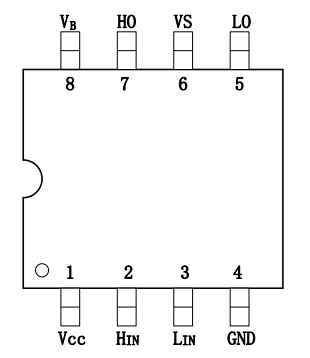

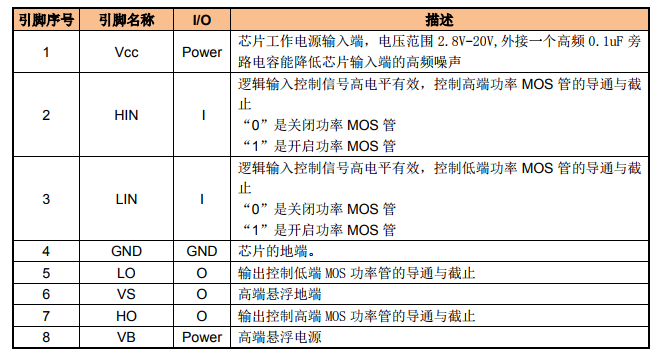

产品封装图 返回TOP

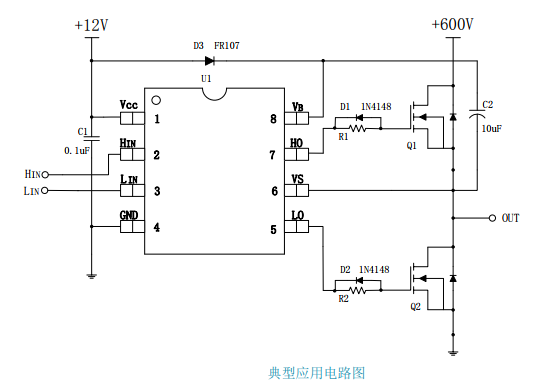

电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品.....
|
MOSFET驱动芯片 |
||||
|
型号 |
工作型号 |
电流 |
封装 |
说明 |
|
3V～30V |
1A |
SOP-8 |
单通道MOS驱动 |
|
|
8V～30V |
SOP-8 |
半桥驱动芯片 |
||
|
3V~30V |
1A |
SOP-8 |
单通道功率MOSFET驱动芯片 |
|
|
11V～30V |
SOP8 |
大功率MOS管、IGBT管栅极驱动专用芯片 |
||
|
11V～30V |
SOP-8 |
大功率MOS 管、IGBT 管栅极驱动专用芯片 |
||
|
10V-15V |
SOP-8 |
大功率MOS 管、IGBT 管栅极驱动专用芯片 |
||
|
2.8V-20V |
1A/1.5A |
SOP-8 |
大功率MOS管、IGBT管栅极驱动芯片 |
|
|
2.8V-20V |
1A/1.5A |
SOP-8 |
大功率MOS管、IGBT管栅极驱动芯片 |
|
|
5V 3.3V |
0.2A/-0.35A |
SOP28L |
三相半桥电路驱动芯片 |
|
|
4.5V-20V |
1.2A/-1.4A |
TSSOP20 |
三相半桥驱动芯片 |
|
|
2.8V-20V |
1.8A/-1.8A |
SOP28L |
两相半桥驱动芯片 |
|
