首页 > 产品中心 > MCU存储ADC时钟数据线 > EEPROM存储器 > 存储器类(EEPROM) >CX24C64A CX24C64B提供65536位串行电可擦可编程只读存储器EEPROM每8位8192字I2C双向数据传输协议硬件数据保护的写入保护引脚施密特触发器噪声抑制的滤波输入随机和顺序读取模式
CX24C64A CX24C64B提供65536位串行电可擦可编程只读存储器EEPROM每8位8192字I2C双向数据传输协议硬件数据保护的写入保护引脚施密特触发器噪声抑制的滤波输入随机和顺序读取模式
0

CX24C64A CX24C64B提供65536位串行电可擦可编程只读存储器(EEPROM),每8位8192字。该装置经过优化,可用于许多工业和商业应用,其中低功率和低压操作是必不可少的。CX24C64A/B提供了一个额外的页面,名为标识页面(32字节)。标识页可用于存储敏感的应用程序参数,这些参数可(稍后)在只读模式下永久锁定。
兼容所有I2C双向数据传输协议
存储阵列:
–64 Kbits(8 Kbytes)的EEPROM
–页面大小:32字节
–附加可写锁定页
•单电源电压和高速:–1 MHz
随机和顺序读取模式
l写作:
–3毫秒内字节写入
–3毫秒内的页面写入
–允许部分页面写入
用于硬件数据保护的写入保护引脚
•施密特触发器,用于噪声抑制的滤波输入
高可靠性
–耐久性:100万次写入周期
–数据保留:100年
增强的ESD/闭锁保护
–HBM 8000伏
•8导联PDIP/SOP/TSSOP/UDFN和WLCSP4包

CX24C64A CX24C64B提供65536位串行电可擦可编程只读存储器EEPROM每8位8192字I2C双向数据传输协议硬件数据保护的写入保护引脚施密特触发器噪声抑制的滤波输入随机和顺序读取模式
产品手册
产品订购

产品订购

产品简介

目录

1.产品概述       2.产品特点     JBT嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)JBT嘉泰姆

5.产品封装       6.电路原理图  JBT嘉泰姆

7.相关产品JBT嘉泰姆

   产品概述 返回TOPJBT嘉泰姆


The CX24C64A/B provides 65536 bits of serial electrically erasable and programmable readonly memory (EEPROM), organized as 8192 words of 8 bits each.

The device is optimized for use in many industrial and commercial applications whereow-power and low-voltage operation are essential.  The CX24C64A/B offers an additional page, named the Identification Page (32 bytes). The Identification Page can be used to store sensitive application parameters which can be (later) permanently locked in Read-only mode.

   产品特点 返回TOPJBT嘉泰姆


Compatible with all I 2C bidirectional data transfer protocol JBT嘉泰姆

Memory array: JBT嘉泰姆

– 64 Kbits (8 Kbytes) of EEPROM JBT嘉泰姆

– Page size: 32 bytes JBT嘉泰姆

– Additional Write lockable page JBT嘉泰姆

Single supply voltage and high speed: – 1 MHz JBT嘉泰姆

Random and sequential Read modes JBT嘉泰姆

Write: JBT嘉泰姆

– Byte Write within 3 ms JBT嘉泰姆

– Page Write within 3 ms JBT嘉泰姆

– Partial Page Writes Allowed JBT嘉泰姆

Write Protect Pin for Hardware Data Protection JBT嘉泰姆

Schmitt Trigger, Filtered Inputs for Noise Suppression JBT嘉泰姆

High-reliability JBT嘉泰姆

– Endurance: 1 Million Write Cycles JBT嘉泰姆

– Data Retention: 100 Years JBT嘉泰姆

Enhanced ESD/Latch-up protection JBT嘉泰姆

– HBM 8000V JBT嘉泰姆

8-lead PDIP/SOP/TSSOP/UDFN and WLCSP4 packagesJBT嘉泰姆

   应用范围 返回TOPJBT嘉泰姆


 blob.pngJBT嘉泰姆

   技术规格书(产品PDF) 返回TOP JBT嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!JBT嘉泰姆

 QQ截图20160419174301.jpgJBT嘉泰姆

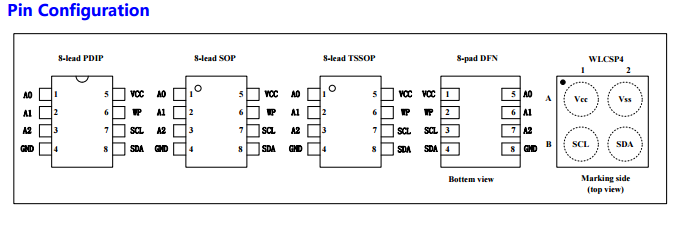

产品封装图 返回TOPJBT嘉泰姆


blob.pngJBT嘉泰姆

电路原理图 返回TOPJBT嘉泰姆


blob.pngJBT嘉泰姆

相关芯片选择指南 返回TOP

串行存储器 (Serial EEPROM )
Part No. Capacity Interface VDD Package
CX24C02 2K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 DFN8
CX24C04 4K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 DFN8
CX24C08 8K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 DFN8
CX24C16 16K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 DFN8
CX24C32A 32K bits Two-wire   Serial 1.7~5.5V DIP8 SOP8   TSSOP8 UDFN8 WCSP4
CX24C32B 32K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 UDFN8 WCSP4
CX24C64A 64K bits Two-wire   Serial 1.7~5.5V DIP8 SOP8   TSSOP8 UDFN8 WCSP4
CX24C64B 64K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 UDFN8 WCSP4
CX24C128A 128K bits Two-wire   Serial 1.7~5.5V DIP8 SOP8   TSSOP8 UDFN8 WCSP4
CX24C128B 128K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8 UDFN8 WCSP4
CX24C256 256K bits Two-wire Serial 1.7~5.5V DIP8 SOP8 TSSOP8
CX24C512 512K bits Two-wire Serial 1.7~5.5V SOP8 TSSOP8 DFN8
CX24C512G 513K bits Two-wire Serial 1.7~5.6V SOP8 TSSOP8 DFN9
