CXSU63020是一种高频、高效率的直流-直流转换器带有集成的4A，0.1Ω电源开关，能够提供输出电压最高14伏。固定的1.2兆赫允许使用小型外部电感和电容器并提供快速的瞬态响应
-
[ 产品资料下载 ]
目录
产品概述 返回TOP
The CXSU63020 is a high frequency, high efficiency DC to DC converter
with an integrated 4A, 0.1Ω power switch capable of providing an output voltage
up to 14V.
The fixed 1.2MHz allows the use of small external inductions and capacitors
and provides fast transient response. It integrates Soft start, Comp,. only need few
components outside.
产品特点 返回TOP
2.3V to 6V input voltage Rangel
Efficiency up to 96%
14V Boost converter with 4A switch current
1.2Mhz fixed Switching Frequency
Integrated soft-start
Thermal Shutdown
Under voltage Lockout
ESD 8KV Pass( HBM )
8-Pin MSOP Package
应用范围 返回TOP
Handheld Devices
GPS Receiver
Digital Still Camera
Portable Applications
DSL Modem
PCMCIA Card
TFT LCD Bias Supply
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

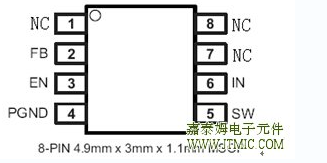

产品封装图 返回TOP
|
PIN |
PIN |
PIN DESCRIPTION |
|
1 |
NC |
Not use |
|
2 |
FB |
Feedback pin |
|
3 |
EN |
Shutdown control input., Connect this pin to logic high level to enable the device |
|
4 |
PGND |
Power ground |
|
5 |
SW |
Switch pin |
|
6 |
IN |
Input power supply pin |
|
7 |
NC |
Not use |
|
8 |
NC |
Not us |
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
内置MOS DC-DC升压IC |
||||||||||
|
型号 |
工作模式 |
工作电压范围 |
输出电压 |
输出电压形式 |
输出电压精度 |
最大输出电流 |
静态电流 |
工作频率 |
封装 |
|
|
PFM |
0.8V-Vout |
2.2/2.7/2.83.0 /3.3/3.6/4.0/5.0 |
固定输出 |
±2% |
500mA |
85% |
4uA |
350KHz |
SOT-89 SOT23-3L TO-92 |
|
|
PWM |
2.7V-5.5V |
最大22V |
可调输出 |
±2% |
300mA |
88% |
90uA |
1MHz |
SOT-25 |
|
|
PWM PFM |
2.5V-6.0V |
最大28V |
可调输出 |
±2% |
1.5A |
90% |
1uA |
1.2MHz |
SOT-25 |
|
|
PWM PFM |
2.5V-6.0V |
最大12V |
可调输出 |
±2% |
3.5A |
95% |
1uA |
1.2MHz |
SOT-26 |
|
|
CXSU63006B |
PWM PFM |
2.0V-24V |
最大28V |
可调输出 |
±2% |
4A |
97% |
0.1uA |
1.2MHz |
SOT-26 |
|
PWM PFM |
2.0V-24V |
最大28V |
可调输出 |
±2% |
3.5A |
97% |
0.1uA |
1.2MHz |
SOT-26 |
|
|
PWM |
2.5V-5V |
最大18V |
可调输出 |
±2% |
4.5A |
90% |
52uA |
400KHz |
SOT-26 |
|
|
PWM |
2.5V-6.5V |
最大8V |
可调输出 |
±2% |
5A |
93% |
100uA |
1.2MHz |
SOT-26 |
|
|
PWM |
2.3-6V |
最大14V |
可调输出 |
±2% |
4A/带限流保护 |
96% |
0.1uA |
1.2MHz |
SOT-26 |
|
|
CXSU63010B |
PWM |
2.3V-6V |
最大26V |
可调输出 |
±2% |
3A/带限流保护 |
96% |
75uA |
1.2MHz |
SOT-23-6 |
|
PWM |
2.5V-6.0V |
最大12V |
可调输出 |
±2% |
2A/带限流保护 |
90% |
200uA |
1.2MHz |
SOT-26 |
|
|
PWM PFM |
0.9V-6.0V |
1.5V-12V |
可调输出 |
±2% |
4A |
90% |
0.5uA |
1MHz |
SOT-25 |
|
|
PWM |
2.0V-5.5V |
最大24V |
可调输出 |
±2% |
3A |
90% |
15uA |
400KHz |
SOT-26 |
|
|
PWM |
1.2V-15V |
最大34V |
可调输出 |
±2% |
350mA |
80% |
1uA |
1MHz |
SOT-25 |
|
|
PWM |
0.8V-6V |
最大12V |
可调输出 |
±2% |
2.0A |
90% |
14uA |
500KHz |
SOT-26 |
|
|
CXSU63015B |
PWM |
2.5V-5.5V |
最大10V |
可调输出 |
±2% |
2.2A |
92% |
21uA |
1MHz |
SOT-26 |
|
PWM |
2.6V-6.0V |
最大12V |
可调输出 |
±2% |
3.5A |
90% |
170uA |
1MHz |
ESOP-8 |
|
|
CXSU63016B |
PWM |
2.5V-6.0V |
最大9V |
可调输出 |
±2% |
4.5A |
95% |
0.1uA |
1MHz |
ESOP-8 |
|
PWM |
2.5V-6.5V |
最大8V |
可调输出 |
±2% |
5.5A |
93% |
100uA |
1.2MHz |
ESOP-8 |
|
|
PWM |
2.7V-6.5V |
最大24V |
可调输出 |
±2% |
12A |
96% |
140uA |
600KHz |
ESOP-8 |
|
|
PWM |
2.3V-6V |
最大14V |
可调输出 |
±2% |
4A |
90% |
75uA |
1.2MHz |
MSOP-8 |
|
|
PWM |
2.3V-6V |
最大26V |
可调输出 |
±2% |
2.8A |
96% |
75uA |
1.2MHz |
SOP-8PP |
|
|
CXSU63021D |
PWM |
1.6V-6V |
最大14V |
可调输出 |
±2% |
4A |
96% |
75uA |
1.2MHz |
SOP-8PP |
|
PWM |
3.6V-26V |
最大60V |
可调输出 |
±2% |
2A |
90% |
70uA |
400KHz |
SOP-8 |
|
|
PWM |
3.6V-36V |
最大60V |
可调输出 |
±2% |
3A |
92% |
70uA |
400KHz |
TO252-5L |
|
|
PWM |
5V-45V |
最大60V |
可调输出 |
±2% |
5A |
94% |
70uA |
220KHz |
TO263-5L |
|
