产品概述 返回TOPSL5嘉泰姆
CXSU63143系列是内置高速低通态电阻驱动器的通用升压DC/DC转换控制器集成电路。使用晶体管,线圈,二极管和电容器共4个外置元件，构建高效的升压DC/DC转换器。该器件可在1.5V～6.5V (±2.5％)范围内，以0.1V的间隔进行设定(VOUT型)。并且，除了VOUT型之外，还备有内置1.0V的基准电压源，以外置元件可任意设定输出电压的型号(FB型)。因开关频率高达300kHz，可使用小型外部元件。在小负载时，PWM／PFM切换控制型CXSU63143系列以PFM工作模式进行工作。因此，在从小负载至大输出电流的整个负载范围内，达到高效率。关于软启动时间，有在内部设定为10ms的型号(A,B,E型)，以及可用外置电阻和电容器进行调整的的型号(C,D,F型)。使用待机功能，能够停止工作(CE端"L")，使电流消耗降到0.5μA以下。The CXSU63142/CXSU63143 series are multi-functional step-up DC/DC controllers which provide high efficiency outputs by using an
externally connected transistor, coil, diode and capacitor.
Output voltage is selectable in 0.1V increments within a range of 1.5V ~ 6.5V (±2.5%). For output voltages outside this
range, we recommend FB version, which has a 1.0V internal reference voltage. Using the FB version, the required output
voltage can be set-up using 2 external resistors.
With a 300kHz oscillation frequency, the size of the external components can be reduced.
Control switches from PWM to PFM during light loads with the CXSU63143 (PWM/PFM switchable) and the series is highly
efficient from light loads to large output currents.
Soft start time of CXSU63142/ CXSU63143A, B, and E series is internally set to 10ms and CXSU63142/68C, D, and F series regulate
soft-start time by connecting resistors and capacitors externally.
During stand-by (CE pin "Low"), supply current is reduced to less than 0.5μA.SL5嘉泰姆

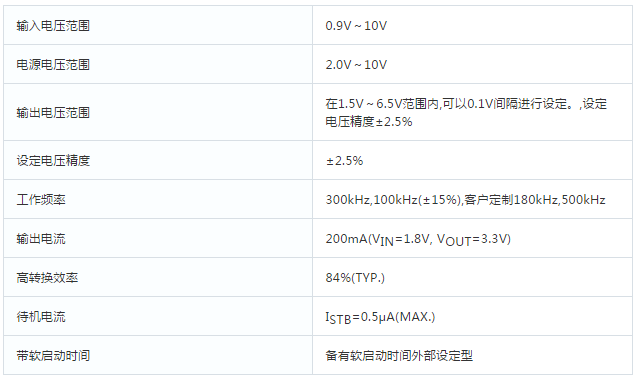

产品特点 返回TOPSL5嘉泰姆
SL5嘉泰姆
应用范围 返回TOPSL5嘉泰姆
●E-book Readers / Electronic dictionariesSL5嘉泰姆
●Smart phones / Mobile phonesSL5嘉泰姆
●Note PCs / Tablet PCsSL5嘉泰姆
●Digital audio equipmentsSL5嘉泰姆
●Multi-function power suppliesSL5嘉泰姆
技术规格书（产品PDF) 返回TOP SL5嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
SL5嘉泰姆
SL5嘉泰姆
产品封装图 返回TOPSL5嘉泰姆
SL5嘉泰姆
电路原理图 返回TOPSL5嘉泰姆
SL5嘉泰姆
SL5嘉泰姆
SL5嘉泰姆
升压型DC/DC转换器</span>SL5嘉泰姆 |
产品名称SL5嘉泰姆 | 特点SL5嘉泰姆 | 封装SL5嘉泰姆 | 控制SL5嘉泰姆 | FETSL5嘉泰姆 | SynchrSL5嘉泰姆 onousSL5嘉泰姆 | VINSL5嘉泰姆 MINSL5嘉泰姆 | VINSL5嘉泰姆 MAXSL5嘉泰姆 | VOUTSL5嘉泰姆 MINSL5嘉泰姆 | VOUTSL5嘉泰姆 MAXSL5嘉泰姆 | IINSL5嘉泰姆 | FB/VOUTSL5嘉泰姆 电压精度SL5嘉泰姆 | 振</span>荡</span>SL5嘉泰姆 频率SL5嘉泰姆 kHzSL5嘉泰姆 | 限</span>制</span>SL5嘉泰姆 电流SL5嘉泰姆 mASL5嘉泰姆 | 消</span>耗</span>SL5嘉泰姆 电流SL5嘉泰姆 μASL5嘉泰姆 | 限</span>定</span>SL5嘉泰姆 电流SL5嘉泰姆 |
(V)SL5嘉泰姆 | (V)SL5嘉泰姆 | (V)SL5嘉泰姆 | (V)SL5嘉泰姆 | (mA)SL5嘉泰姆 | 自</span>动</span>SL5嘉泰姆 闩锁SL5嘉泰姆 |
CXSU63142SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT-25SL5嘉泰姆 | PWMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 6.5SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 20SL5嘉泰姆 |
|
CXSU63143SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT-25SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 6.5SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 20SL5嘉泰姆 |
|
CXSU63144SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT89/SOT89-5SL5嘉泰姆 USP-6BSL5嘉泰姆 | PWMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 2SL5嘉泰姆 | 7SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 50SL5嘉泰姆 |
| 8.2SL5嘉泰姆 |
|
CXSU63145SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT89/SOT89-5SL5嘉泰姆 USP-6BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 2SL5嘉泰姆 | 7SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 50SL5嘉泰姆 |
| 8.2SL5嘉泰姆 |
|
CXSU63146SL5嘉泰姆 | PWMSL5嘉泰姆 | MSOP-8ASL5嘉泰姆 |
| NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 2.5SL5嘉泰姆 | 20SL5嘉泰姆 | 2.2SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 |
| 100~600SL5嘉泰姆 |
| 90SL5嘉泰姆 | AutoSL5嘉泰姆 |
CXSU63147SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 20SL5嘉泰姆 |
|
CXSU63148SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 20SL5嘉泰姆 |
|
CXSU63149SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 外部转换SL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 20SL5嘉泰姆 |
|
CXSU63150SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 16SL5嘉泰姆 |
|
CXSU63151SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 16SL5嘉泰姆 |
|
CXSU63152SL5嘉泰姆 | PFMSL5嘉泰姆 | SOT25/USP6CSL5嘉泰姆 | PFMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 7SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 1.9SL5嘉泰姆 |
|
CXSU63153SL5嘉泰姆 | PFMSL5嘉泰姆 | SOT23/SOT25SL5嘉泰姆 SOT89/USP6CSL5嘉泰姆 | PFMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 10SL5嘉泰姆 | 1.5SL5嘉泰姆 | 7SL5嘉泰姆 | -SL5嘉泰姆 | ±2.5%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 1.9SL5嘉泰姆 |
|
CXSU63154SL5嘉泰姆 | 背光LED驱动SL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 2.5SL5嘉泰姆 | 6SL5嘉泰姆 |
| 17.5SL5嘉泰姆 | -SL5嘉泰姆 | ±0.5%SL5嘉泰姆 | 1000SL5嘉泰姆 | 325SL5嘉泰姆 | 50SL5嘉泰姆 |
|
CXSU63155SL5嘉泰姆 | PWMSL5嘉泰姆 | SOT25/USP6CSL5嘉泰姆 | PWMSL5嘉泰姆 | NchSL5嘉泰姆 | NoSL5嘉泰姆 | 2.5SL5嘉泰姆 | 6SL5嘉泰姆 |
| 19.5SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1000SL5嘉泰姆 | 400SL5嘉泰姆 | 55SL5嘉泰姆 |
|
CXSU63156SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 6SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 13SL5嘉泰姆 |
|
CXSU63157SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6CSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 6SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 13SL5嘉泰姆 |
|
CXSU63158SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | SOT25/USP6BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 外部转换SL5嘉泰姆 | NoneSL5嘉泰姆 | NoSL5嘉泰姆 | 0.9SL5嘉泰姆 | 6SL5嘉泰姆 | 1.5SL5嘉泰姆 | 30SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 100SL5嘉泰姆 |
| 13SL5嘉泰姆 |
|
CXSU63159SL5嘉泰姆 | 内置1A驱动三极管</span>SL5嘉泰姆 | MSOP10/USP10BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 外部转换SL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.8SL5嘉泰姆 | 6SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5.3SL5嘉泰姆 | 1000SL5嘉泰姆 | ±10mVSL5嘉泰姆 | 1200SL5嘉泰姆 | 1500SL5嘉泰姆 | 30SL5嘉泰姆 | AutoSL5嘉泰姆 |
CXSU63160SL5嘉泰姆 | 内置1A驱动三极管</span>SL5嘉泰姆 | USP10BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 外部转换SL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.8SL5嘉泰姆 | 6SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5.3SL5嘉泰姆 | 1000SL5嘉泰姆 | ±10mVSL5嘉泰姆 | 1200SL5嘉泰姆 | 1500SL5嘉泰姆 | 29SL5嘉泰姆 | AutoSL5嘉泰姆 |
CXSU63161SL5嘉泰姆 | 附带负载切断功能SL5嘉泰姆 | USP10BSL5嘉泰姆 | PWM,PWM/PFMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.65SL5嘉泰姆 | 5.5SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5SL5嘉泰姆 | 1000SL5嘉泰姆 | ±10mVSL5嘉泰姆 | 1200SL5嘉泰姆 | 1500SL5嘉泰姆 | 36SL5嘉泰姆 | AutoSL5嘉泰姆 |
CXSU63162SL5嘉泰姆 | 白色LED驱动升压SL5嘉泰姆 | SOT25SL5嘉泰姆 | PWMSL5嘉泰姆 | PWMSL5嘉泰姆 | NoSL5嘉泰姆 | 2.5SL5嘉泰姆 | 6SL5嘉泰姆 | 2.5SL5嘉泰姆 | 17.5SL5嘉泰姆 | -SL5嘉泰姆 | ±5.0%SL5嘉泰姆 | 1000SL5嘉泰姆 | 360SL5嘉泰姆 | 60SL5嘉泰姆 |
|
CXSU63163SL5嘉泰姆 | 内置1A驱动三极管</span>SL5嘉泰姆 | USP10BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.65SL5嘉泰姆 | 5.5SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5SL5嘉泰姆 | 1000SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1200SL5嘉泰姆 | 1590SL5嘉泰姆 | 39SL5嘉泰姆 | LatchSL5嘉泰姆 |
CXSU63164SL5嘉泰姆 | 内置1A驱动三极管</span>SL5嘉泰姆 | USP10BSL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.65SL5嘉泰姆 | 5.5SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5SL5嘉泰姆 | 1000SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1200SL5嘉泰姆 | 1590SL5嘉泰姆 | 39SL5嘉泰姆 | AutoSL5嘉泰姆 |
CXSU63165SL5嘉泰姆 | PFM控制、同步整流</span>SL5嘉泰姆 | SOT25SL5嘉泰姆 | PFMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.9SL5嘉泰姆 | 5.5SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5SL5嘉泰姆 | -SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1200SL5嘉泰姆 | 350SL5嘉泰姆 | 6.3SL5嘉泰姆 | YesSL5嘉泰姆 |
CXSU63166SL5嘉泰姆 | 附带负载切断功能SL5嘉泰姆 | SOT25SL5嘉泰姆 USP6CSL5嘉泰姆 WLP6-01SL5嘉泰姆 | PWMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.65SL5嘉泰姆 | 6SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5.5SL5嘉泰姆 | 800SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1200SL5嘉泰姆 | 1300SL5嘉泰姆 | 17,26SL5嘉泰姆 | 自动・闩锁SL5嘉泰姆 |
CXSU63167SL5嘉泰姆 | 附带负载切断功能SL5嘉泰姆 | SOT25/USP6SL5嘉泰姆 CUSPN4B02/WLP6-01SL5嘉泰姆 | PWM/PFMSL5嘉泰姆 | NchSL5嘉泰姆 | YesSL5嘉泰姆 | 0.65SL5嘉泰姆 | 6SL5嘉泰姆 | 1.8SL5嘉泰姆 | 5.5SL5嘉泰姆 | 800SL5嘉泰姆 | ±2.0%SL5嘉泰姆 | 1200SL5嘉泰姆 | 1300SL5嘉泰姆 | 17,26SL5嘉泰姆 |
|
