产品概述 返回TOPS3n嘉泰姆
CXSU63167系列产品是内置了0.3Ω(TYP.)N沟道驱动晶体管,及0.4Ω(TYP.)P沟道同步整流开关晶体管的升压同步整流DC/DC转换器。通过减小内置晶体管的开路电阻，能高效率地提供最大0.8A的稳定电流。当输出电压为3.3V,100Ω时，从输出电压VIN=0.9V即可启动，适用于只用1节碱性或镍氢电池的机器。可以在1.8V～5.5V(±2.0%)的范围内，以0.1V的间隔设定输出电压。内置了1.2MHz和3MHz的振荡器，可以选择最适用于应用目的的频率。待机模式时，A/D型通过CL放电功能，高速降低输出电压，并防止输出设备的误动作。B/E型通过旁路开关功能，导通输入和输出，可驱动RTC等设备。C/F型通过负载切断功能，切断输入和输出的导通，可与其他电源并联。CXSU63166/CXSU63167 series are synchronous step-up DC/DC converters with a 0.3Ω(TYP.) N-channel driver transistor and a
0.3Ω(TYP.) synchronous P-channel switching transistor built-in. A highly efficient and stable current can be supplied up to 0.8A
by reducing ON resistance of the built-in transistors.
The series are able to start operation under the condition which has 0.9V input voltage to generate 3.3V output voltage with a
100Ω load resistor, suitable for mobile equipment using only one Alkaline battery or one Nickel metal hydride battery.
The output voltage can be set from 1.8V to 5.5V (±2.0%) in steps of 0.1V.With the built-in oscillator, either 1.2MHz or 3.0MHz can
be selected for suiting to your particular application.
During the devices enter stand-by mode, A, D types prevent the application malfunction by CL Discharge Function which can
quickly discharge the electric charge at the output capacitor (CL). B, E types is able to drive RTC etc. by Bypass Switch Function
to maintain continuity between the input and output. C, F types is able to connect in parallel with other power supplies by Load
Disconnection Function which breaks continuity between the input and output.S3n嘉泰姆

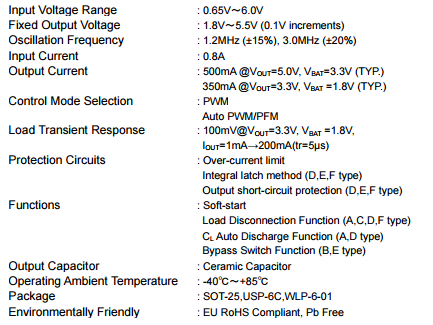

产品特点 返回TOPS3n嘉泰姆
S3n嘉泰姆
应用范围 返回TOPS3n嘉泰姆
●Portable equipment S3n嘉泰姆
●Beauty & health equipment S3n嘉泰姆
●Wearable devices S3n嘉泰姆
●Game & Hobby S3n嘉泰姆
●PC Peripherals S3n嘉泰姆
●Devices with 1~3 Alkaline,
1~3 Nickel Hydride, 1 Lithium and 1 Li-ionS3n嘉泰姆
技术规格书（产品PDF) 返回TOP S3n嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
S3n嘉泰姆
S3n嘉泰姆
产品封装图 返回TOPS3n嘉泰姆
S3n嘉泰姆
电路原理图 返回TOPS3n嘉泰姆
S3n嘉泰姆
S3n嘉泰姆
S3n嘉泰姆
升压型DC/DC转换器</span>S3n嘉泰姆 |
产品名称S3n嘉泰姆 | 特点S3n嘉泰姆 | 封装S3n嘉泰姆 | 控制S3n嘉泰姆 | FETS3n嘉泰姆 | SynchrS3n嘉泰姆 onousS3n嘉泰姆 | VINS3n嘉泰姆 MINS3n嘉泰姆 | VINS3n嘉泰姆 MAXS3n嘉泰姆 | VOUTS3n嘉泰姆 MINS3n嘉泰姆 | VOUTS3n嘉泰姆 MAXS3n嘉泰姆 | IINS3n嘉泰姆 | FB/VOUTS3n嘉泰姆 电压精度S3n嘉泰姆 | 振</span>荡</span>S3n嘉泰姆 频率S3n嘉泰姆 kHzS3n嘉泰姆 | 限</span>制</span>S3n嘉泰姆 电流S3n嘉泰姆 mAS3n嘉泰姆 | 消</span>耗</span>S3n嘉泰姆 电流S3n嘉泰姆 μAS3n嘉泰姆 | 限</span>定</span>S3n嘉泰姆 电流S3n嘉泰姆 |
(V)S3n嘉泰姆 | (V)S3n嘉泰姆 | (V)S3n嘉泰姆 | (V)S3n嘉泰姆 | (mA)S3n嘉泰姆 | 自</span>动</span>S3n嘉泰姆 闩锁S3n嘉泰姆 |
CXSU63142S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT-25S3n嘉泰姆 | PWMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 6.5S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 20S3n嘉泰姆 |
|
CXSU63143S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT-25S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 6.5S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 20S3n嘉泰姆 |
|
CXSU63144S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT89/SOT89-5S3n嘉泰姆 USP-6BS3n嘉泰姆 | PWMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 2S3n嘉泰姆 | 7S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 50S3n嘉泰姆 |
| 8.2S3n嘉泰姆 |
|
CXSU63145S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT89/SOT89-5S3n嘉泰姆 USP-6BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 2S3n嘉泰姆 | 7S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 50S3n嘉泰姆 |
| 8.2S3n嘉泰姆 |
|
CXSU63146S3n嘉泰姆 | PWMS3n嘉泰姆 | MSOP-8AS3n嘉泰姆 |
| NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 2.5S3n嘉泰姆 | 20S3n嘉泰姆 | 2.2S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 |
| 100~600S3n嘉泰姆 |
| 90S3n嘉泰姆 | AutoS3n嘉泰姆 |
CXSU63147S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 20S3n嘉泰姆 |
|
CXSU63148S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 20S3n嘉泰姆 |
|
CXSU63149S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 外部转换S3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 20S3n嘉泰姆 |
|
CXSU63150S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 16S3n嘉泰姆 |
|
CXSU63151S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 16S3n嘉泰姆 |
|
CXSU63152S3n嘉泰姆 | PFMS3n嘉泰姆 | SOT25/USP6CS3n嘉泰姆 | PFMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 7S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 1.9S3n嘉泰姆 |
|
CXSU63153S3n嘉泰姆 | PFMS3n嘉泰姆 | SOT23/SOT25S3n嘉泰姆 SOT89/USP6CS3n嘉泰姆 | PFMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 10S3n嘉泰姆 | 1.5S3n嘉泰姆 | 7S3n嘉泰姆 | -S3n嘉泰姆 | ±2.5%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 1.9S3n嘉泰姆 |
|
CXSU63154S3n嘉泰姆 | 背光LED驱动S3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 2.5S3n嘉泰姆 | 6S3n嘉泰姆 |
| 17.5S3n嘉泰姆 | -S3n嘉泰姆 | ±0.5%S3n嘉泰姆 | 1000S3n嘉泰姆 | 325S3n嘉泰姆 | 50S3n嘉泰姆 |
|
CXSU63155S3n嘉泰姆 | PWMS3n嘉泰姆 | SOT25/USP6CS3n嘉泰姆 | PWMS3n嘉泰姆 | NchS3n嘉泰姆 | NoS3n嘉泰姆 | 2.5S3n嘉泰姆 | 6S3n嘉泰姆 |
| 19.5S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1000S3n嘉泰姆 | 400S3n嘉泰姆 | 55S3n嘉泰姆 |
|
CXSU63156S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 6S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 13S3n嘉泰姆 |
|
CXSU63157S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6CS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 6S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 13S3n嘉泰姆 |
|
CXSU63158S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | SOT25/USP6BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 外部转换S3n嘉泰姆 | NoneS3n嘉泰姆 | NoS3n嘉泰姆 | 0.9S3n嘉泰姆 | 6S3n嘉泰姆 | 1.5S3n嘉泰姆 | 30S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 100S3n嘉泰姆 |
| 13S3n嘉泰姆 |
|
CXSU63159S3n嘉泰姆 | 内置1A驱动三极管</span>S3n嘉泰姆 | MSOP10/USP10BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 外部转换S3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.8S3n嘉泰姆 | 6S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5.3S3n嘉泰姆 | 1000S3n嘉泰姆 | ±10mVS3n嘉泰姆 | 1200S3n嘉泰姆 | 1500S3n嘉泰姆 | 30S3n嘉泰姆 | AutoS3n嘉泰姆 |
CXSU63160S3n嘉泰姆 | 内置1A驱动三极管</span>S3n嘉泰姆 | USP10BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 外部转换S3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.8S3n嘉泰姆 | 6S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5.3S3n嘉泰姆 | 1000S3n嘉泰姆 | ±10mVS3n嘉泰姆 | 1200S3n嘉泰姆 | 1500S3n嘉泰姆 | 29S3n嘉泰姆 | AutoS3n嘉泰姆 |
CXSU63161S3n嘉泰姆 | 附带负载切断功能S3n嘉泰姆 | USP10BS3n嘉泰姆 | PWM,PWM/PFMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.65S3n嘉泰姆 | 5.5S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5S3n嘉泰姆 | 1000S3n嘉泰姆 | ±10mVS3n嘉泰姆 | 1200S3n嘉泰姆 | 1500S3n嘉泰姆 | 36S3n嘉泰姆 | AutoS3n嘉泰姆 |
CXSU63162S3n嘉泰姆 | 白色LED驱动升压S3n嘉泰姆 | SOT25S3n嘉泰姆 | PWMS3n嘉泰姆 | PWMS3n嘉泰姆 | NoS3n嘉泰姆 | 2.5S3n嘉泰姆 | 6S3n嘉泰姆 | 2.5S3n嘉泰姆 | 17.5S3n嘉泰姆 | -S3n嘉泰姆 | ±5.0%S3n嘉泰姆 | 1000S3n嘉泰姆 | 360S3n嘉泰姆 | 60S3n嘉泰姆 |
|
CXSU63163S3n嘉泰姆 | 内置1A驱动三极管</span>S3n嘉泰姆 | USP10BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.65S3n嘉泰姆 | 5.5S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5S3n嘉泰姆 | 1000S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1200S3n嘉泰姆 | 1590S3n嘉泰姆 | 39S3n嘉泰姆 | LatchS3n嘉泰姆 |
CXSU63164S3n嘉泰姆 | 内置1A驱动三极管</span>S3n嘉泰姆 | USP10BS3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.65S3n嘉泰姆 | 5.5S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5S3n嘉泰姆 | 1000S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1200S3n嘉泰姆 | 1590S3n嘉泰姆 | 39S3n嘉泰姆 | AutoS3n嘉泰姆 |
CXSU63165S3n嘉泰姆 | PFM控制、同步整流</span>S3n嘉泰姆 | SOT25S3n嘉泰姆 | PFMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.9S3n嘉泰姆 | 5.5S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5S3n嘉泰姆 | -S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1200S3n嘉泰姆 | 350S3n嘉泰姆 | 6.3S3n嘉泰姆 | YesS3n嘉泰姆 |
CXSU63166S3n嘉泰姆 | 附带负载切断功能S3n嘉泰姆 | SOT25S3n嘉泰姆 USP6CS3n嘉泰姆 WLP6-01S3n嘉泰姆 | PWMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.65S3n嘉泰姆 | 6S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5.5S3n嘉泰姆 | 800S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1200S3n嘉泰姆 | 1300S3n嘉泰姆 | 17,26S3n嘉泰姆 | 自动S3n嘉泰姆 闩锁S3n嘉泰姆 |
CXSU63167S3n嘉泰姆 | 附带负载切断功能S3n嘉泰姆 | SOT25/USP6CS3n嘉泰姆 USPN4B02/WLP6-01S3n嘉泰姆 | PWM/PFMS3n嘉泰姆 | NchS3n嘉泰姆 | YesS3n嘉泰姆 | 0.65S3n嘉泰姆 | 6S3n嘉泰姆 | 1.8S3n嘉泰姆 | 5.5S3n嘉泰姆 | 800S3n嘉泰姆 | ±2.0%S3n嘉泰姆 | 1200S3n嘉泰姆 | 1300S3n嘉泰姆 | 17,26S3n嘉泰姆 | 自动S3n嘉泰姆 闩锁S3n嘉泰姆 |
