产品概述 返回TOPPvK嘉泰姆
The CXLD64270 series of fixed output low dropout
linear regulators are designed for portable battery
powered applications, which require low power
consumption, low noise environment, and low
dropout voltage. Each device contains a bandgap
voltage reference, an error amplifier, a PMOS
power transistor, and resistors for setting output
voltage, and current limit and temperature limit
protection circuits.
The CXLD64270 has been designed to be used
with low cost capacitors and requires a minimum
output capacitor of 1.0μF. The output voltages
range from 1.3V to 4.4V in 100mV increments.
Standard voltage versions are 1.5, 1.8, 2.5, 2.8, 3.0,
and 3.3V.
产品特点 返回TOPPvK嘉泰姆
Typical 200mV Dropout Voltage at 150mA. PvK嘉泰姆
Fast Enable Turn-On Time of 20μs (Typ.) PvK嘉泰姆
Excellent Line and Load Regulation. PvK嘉泰姆
High Accuracy Output Voltage of 2%. PvK嘉泰姆
Ultra-Low Ground Current at 20μA (Typ.) PvK嘉泰姆
Disable Current Less than 0.1μA (Typ.) PvK嘉泰姆
Over Current and thermal Protection. PvK嘉泰姆
No Reverse Current. PvK嘉泰姆
Standard SOT-23-5L and TSOP-5 PackagePvK嘉泰姆
应用范围 返回TOPPvK嘉泰姆
USB removable devices PvK嘉泰姆
MPEG4 devices PvK嘉泰姆
Wireless LAN’s PvK嘉泰姆
Hand-Held Instrumentation. PvK嘉泰姆
Portable DVD players PvK嘉泰姆
Digital cameraPvK嘉泰姆
技术规格书（产品PDF) 返回TOP PvK嘉泰姆
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>
PvK嘉泰姆
PvK嘉泰姆
产品封装图 返回TOPPvK嘉泰姆
PvK嘉泰姆

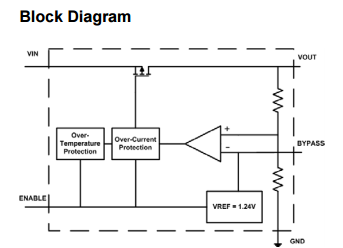

电路原理图 返回TOPPvK嘉泰姆
PvK嘉泰姆
PvK嘉泰姆
PvK嘉泰姆
Linear Voltage Regulator PvK嘉泰姆 |
ProductPvK嘉泰姆 | StatusPvK嘉泰姆 | Vin PvK嘉泰姆 | VoutPvK嘉泰姆 | IOUT MaxPvK嘉泰姆 | IQ/IDISPvK嘉泰姆 | DrpoutVoltage PvK嘉泰姆 | OTP/OCP PvK嘉泰姆 | EN/BP/PGPvK嘉泰姆 | PkgPvK嘉泰姆 |
CXLD64259PvK嘉泰姆 | ActivePvK嘉泰姆 | 12VPvK嘉泰姆 | 1.5/1.8/2.5VPvK嘉泰姆 3V5/ADJPvK嘉泰姆 | 5APvK嘉泰姆 | 3mAPvK嘉泰姆 | 1.3V @ 5APvK嘉泰姆 | Yes/PvK嘉泰姆 | NO/PvK嘉泰姆 | TO220 TO263 TO252 PvK嘉泰姆 |
CXLD64260PvK嘉泰姆 | ActivePvK嘉泰姆 | 12VPvK嘉泰姆 | 1.2VPvK嘉泰姆 | 1APvK嘉泰姆 | 2.7mAPvK嘉泰姆 | 1.1V@1APvK嘉泰姆 | Yes PvK嘉泰姆 | Yes PvK嘉泰姆 | SOT223PvK嘉泰姆 |
CXLD64261PvK嘉泰姆 | NEWPvK嘉泰姆 | 36VPvK嘉泰姆 | 3.3/2.5/1.8VPvK嘉泰姆 1.5/ADJPvK嘉泰姆 | 0.5APvK嘉泰姆 | _PvK嘉泰姆 | _PvK嘉泰姆 | Yes PvK嘉泰姆 | Yes PvK嘉泰姆 | TO252 TO220PvK嘉泰姆 |
CXLD64262PvK嘉泰姆 | NRFNDPvK嘉泰姆 | 3.3~1.8VPvK嘉泰姆 | ADJPvK嘉泰姆 | 0.5APvK嘉泰姆 | 65uAPvK嘉泰姆 | 300mV@300mAPvK嘉泰姆 | Yes PvK嘉泰姆 | Yes/PvK嘉泰姆 | DFN10 PSOP8PvK嘉泰姆 |
CXLD64263PvK嘉泰姆 | ActivePvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | 1.5V~4.6VPvK嘉泰姆 | 0.6APvK嘉泰姆 | 55uAPvK嘉泰姆 | 600mV@600mAPvK嘉泰姆 | Yes PvK嘉泰姆 | NO/PvK嘉泰姆 | SOT89PvK嘉泰姆 |
CXLD64264PvK嘉泰姆 | ActivePvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | 1.5V~4.6VPvK嘉泰姆 | 0.3APvK嘉泰姆 | 55uAPvK嘉泰姆 | 300mV@300mAPvK嘉泰姆 | Yes/PvK嘉泰姆 | NO/PvK嘉泰姆 | SOT23-3LPvK嘉泰姆 |
CXLD64265PvK嘉泰姆 | ActivePvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | 0.8VPvK嘉泰姆 | 1.5APvK嘉泰姆 | 120uAPvK嘉泰姆 | 300mV@1.5APvK嘉泰姆 | Yes/PvK嘉泰姆 | NO/PvK嘉泰姆 | SOT-223 TO252 PvK嘉泰姆 |
CXLD64266PvK嘉泰姆 | Active PvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | 1.5V~4.6VPvK嘉泰姆 | 0.3APvK嘉泰姆 | 55uA/0.1uAPvK嘉泰姆 | 300mV@300mAPvK嘉泰姆 | Yes/PvK嘉泰姆 | YES/NOPvK嘉泰姆 | SOT23-5LPvK嘉泰姆 SOT89-5LPvK嘉泰姆 |
CXLD64267PvK嘉泰姆 | Active PvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | ADJPvK嘉泰姆 | 1.5APvK嘉泰姆 | 120uA/0.1uAPvK嘉泰姆 | 380mV@1APvK嘉泰姆 | Yes PvK嘉泰姆 | YES/PvK嘉泰姆 | PSOP8PvK嘉泰姆 |
CXLD64268PvK嘉泰姆 | ActivePvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | ADJPvK嘉泰姆 | 0.6APvK嘉泰姆 | 55uA/0.1uAPvK嘉泰姆 | 300mV@600mAPvK嘉泰姆 | Yes/PvK嘉泰姆 | YES/PvK嘉泰姆 | SOT23-5LPvK嘉泰姆 |
CXLD64269PvK嘉泰姆 | ActivePvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | ADJPvK嘉泰姆 | 0.3A/0.6APvK嘉泰姆 | 35uA/0.1uAPvK嘉泰姆 | 300mV@300mAPvK嘉泰姆 | Yes PvK嘉泰姆 | YES/PvK嘉泰姆 | SOT23-6L PvK嘉泰姆 |
CXLD64270PvK嘉泰姆 | Active PvK嘉泰姆 | 2.5~6.5VPvK嘉泰姆 | 1.5V~4.6VPvK嘉泰姆 | 0.6APvK嘉泰姆 | 35uA/0.1uAPvK嘉泰姆 | 500mV@500mAPvK嘉泰姆 | Yes PvK嘉泰姆 | YES/PvK嘉泰姆 | SOT23-5LPvK嘉泰姆 |
CXLD64271PvK嘉泰姆 | Active PvK嘉泰姆 | 36V PvK嘉泰姆 | 5V/9V/12VPvK嘉泰姆 | 1A PvK嘉泰姆 | 3.2mAPvK嘉泰姆 | 2V@1APvK嘉泰姆 | Yes PvK嘉泰姆 | NO/PvK嘉泰姆 | TO252/TO220PvK嘉泰姆 |
CXLD64272PvK嘉泰姆 | ActivePvK嘉泰姆 | 9VPvK嘉泰姆 | 3.3/2.5/1.8PvK嘉泰姆 1.5/3.0VPvK嘉泰姆 | 800mA PvK嘉泰姆 | 3mA PvK嘉泰姆 | 1.3V@0.8A PvK嘉泰姆 | Yes PvK嘉泰姆 | NO/PvK嘉泰姆 | SOT89PvK嘉泰姆 |
CXLD64273XPvK嘉泰姆 | NEW PvK嘉泰姆 | 40VPvK嘉泰姆 | 5.0V/4.2VPvK嘉泰姆 /4.0VPvK嘉泰姆 | 200mA PvK嘉泰姆 | 1.6uA PvK嘉泰姆 | 0.6V@0.2APvK嘉泰姆 |
| NO/PvK嘉泰姆 | SOT89 PvK嘉泰姆 SOT23-3LPvK嘉泰姆 |
CXLD64274PvK嘉泰姆 | NEWPvK嘉泰姆 | 30VPvK嘉泰姆 | 3.3/4.3/5.0PvK嘉泰姆 /5.7/ADJPvK嘉泰姆 | 100mA PvK嘉泰姆 | 650uA PvK嘉泰姆 | 0.8VPvK嘉泰姆 | Yes/PvK嘉泰姆 | NO/PvK嘉泰姆 | SOT23-3L PvK嘉泰姆 SOT-89PvK嘉泰姆 |
CXLD64275PvK嘉泰姆 | NEWPvK嘉泰姆 | 30V PvK嘉泰姆 | 11.6V PvK嘉泰姆 | 200mA PvK嘉泰姆 | 1.7uA PvK嘉泰姆 | 0.8VPvK嘉泰姆 | Yes/PvK嘉泰姆 | NO PvK嘉泰姆 | SOT22L SOT-89PvK嘉泰姆 |
CXLD64276PvK嘉泰姆 | NRFND PvK嘉泰姆 | 30 PvK嘉泰姆 | 5V/12VPvK嘉泰姆 | 100mA/200mA PvK嘉泰姆 | 650uA/1.7mAPvK嘉泰姆 | 0.8V PvK嘉泰姆 | Yes/PvK嘉泰姆 | NO PvK嘉泰姆 | SOP8 PSOP8PvK嘉泰姆 |
CXLD64277PvK嘉泰姆 | Active PvK嘉泰姆 | 2.5~6.5vPvK嘉泰姆 | 3.3/3.0/1.8/1.5VPvK嘉泰姆 | 200mA PvK嘉泰姆 | 55uA/0.1uAPvK嘉泰姆 | 175@100mAPvK嘉泰姆 375mVPvK嘉泰姆 | Yes PvK嘉泰姆 | YES/PvK嘉泰姆 | SOT-6LPvK嘉泰姆 |
