一,产品概述(General Description)
JTM7500 是一块开关式脉冲宽度调控电路，主要用于开关式电源控制。

二.产品特点(Features)
1.)完善的脉宽调控电路。
2.)含主动或从动振荡器。
3.)含双误差放大器。
4.)含 5V 参考电源。
5.)死区控制可调。
6.)独立的输出晶体管（源流或陷流 200mA）。
7.)输出控制方式采用推挽式或单端式。

三,应用范围 (Applications)

四.下载产品资料PDF文档

JTM7500

JTM494

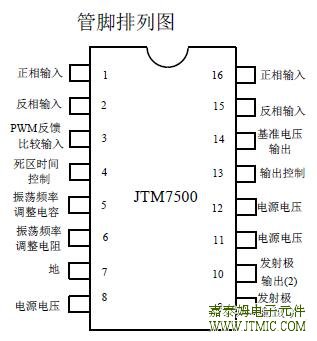

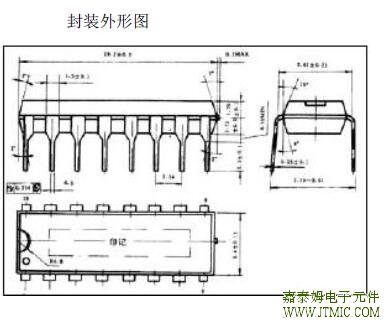

五,产品封装图 (Package)

引出端序号	功能	符号	引出端序号	功能	符号
1	正相输入	INPP	9	发射极输出（1）	E1
2	反相输入	INNP	10	发射极输出（2）	E2
3	PWM 反馈比较输入	INfc	11	集电极电压	C2
4	死区时间控制	DTC	12	电源电压	Vcc
5	振荡频率调整电容	CT	13	输出控制	OUTcon
6	振荡频率调整电阻	RT	14	基准电压输出	Vref
7	地	GND	15	反相输入	INPP
8	集电极电压	C1	16	正相输入	INNP

六.电路原理图

七,功能概述

参数名称	符号	规范值			单位
参数名称	符号	最小	典型	最大	单位
电源电压
Vcc	7.0	15	40	V
集电极输出电压	Vc1；Vc2		30	40	V
集电极输出电流（单一晶体管）	Ic1；Ic2			200	mA
放大器输入电压	Vin	-0.3		Vcc-2.0	V
反馈电流	Ifb			0.3	mA
基准端输出电流	Iref			10	mA
定时电阻	RT	1.8	30	500	kÙ
定时电容	CT	0.00047	0.001	10	ìF
振荡频率	fosc	1.0	40	200	kHz

八,相关产品

型号	最大	启动电流	振荡频率	最大	平均	启动电压	维持电压	封装	替代型号
型号	电源电压	启动电流	振荡频率	输出电流	电源电流	启动电压	维持电压	封装	替代型号
TL494	42V		1K-200KHz	200mA	7mA			DIP16/SOP16	TL494/KA7500
JTM7500	42V		1K-200KHz	200mA	7mA			DIP16/SOP16	TL494/KA7500
UC3842	30V	0.12mA	47K-57KHz	12mA	12mA	16V	10V	DIP8/SOP8	UC3842/KA3842
UC3843	30V	0.12mA	47K-57KHz	12mA	12mA	8.4V	7.6V	DIP8/SOP8	UC3843/KA3843


型号	参考电压值	参考电压精度	最大耐压	最大电流	封装	状态	直接替代型号
JTM431	2.495	0.50%	40V	100mA	SOT-23	量产	TL431/LM431
TL431	2.495	0.50%	40V	100mA	SOT-23	量产	TL431/LM431
JTM432	1.24	0.50%	18V	100mA	SOT-23	量产	TL432/LM432
TL432	1.24	0.50%	18V	100mA	SOT-23	量产	TL432/LM432

我司的JTM431/TL431 TO-92&SOT-23的优点：
精度高，精度是0.5%，90%可达0.3%的精度。
TO-92的是采用铜脚的，不是市场低端的铁脚的。

我司的JTM432/TL432 TO-92&SOT-23的优点：
精度高，精度是0.5%，90%可达0.3%的精度。
TO-92的是采用铜脚的，不是市场低端的铁脚的。

产品应用：
1.LED电源
2.电源（开关电源、UPS电源、通信电源等）
3.充电器
4.适配器
5.电源板
6.小家电、家电电源板
