JTM1160 是一款单节锂电池电量指示芯片，该芯片采用CMOS 工艺实现，体积小，便于便携式产品安装

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
        JTM1160 是一款单节锂电池电量指示芯片，该芯片采用CMOS 工艺实现，体积小，便于便携式产品安装。
       JTM1160 内置比较器和反馈回路，实现 4 个电压点的检测。通过内部修调技术，可以保证电压检测精度达到±1%。输出采用OPENDRAIN 结构，便于客户使用 IO 口或者 LED指示。

二.产品特点(Features)
1.)超低功耗：<10uA
2.)内置 4 路比较器，实现 4 个电压点检测
3.)内部比较器具有合理的迟滞，便于做充放电指示。
4.)高精度：±2%

三,应用范围 (Applications)
    移动电源
    LED 手电

四.下载产品资料PDF文档

JTM1160

五,产品封装图 (Package)

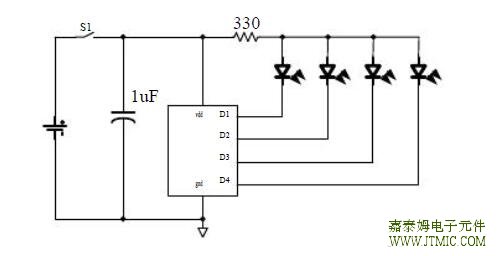

六.电路原理图

七,功能概述

参数	标号	条件	最低	典型	最高
输入电压	Vcc		2		6.5
静态工作电流	ISS	=VCC 4.5V	5	8	10
VD4 上升沿检测点	VD4R	VCC 上升	-	3.87	-
VD4 下降沿检测点	VD4D	VCC 下降	-	3.8	-
VD3 上升沿检测点	VD3R	VCC 上升		3.7	-
VD3 下降沿检测点	VD3D	VCC 下降	-	3.64	-
VD2 上升沿检测点	VD2R	VCC 上升	-	3.55	-
VD2 下降沿检测点	VD2D	VCC 下降	-	3.50	-
VD1 上升沿检测点	VD1R	VCC 上升	-	3.4	-
VD1 下降沿检测点	VD1D	VCC 下降	-	3.1	-
VDX 端口源电流	IDX	=VDD-VDX 0.3V	5

八,相关产品

型号	工作电压	功耗	驱动电流	输出结构	检测点个数	充电检测点	放电检测点	检测精度	封装
JTM1160	2.0V-6.5V	8uA	5mA	NMOS开漏	D1--D4	3.4V,3.55V,	3.8V,3.64V,	2%	SOT-26
JTM1160	2.0V-6.5V	8uA	5mA	NMOS开漏	D1--D4	3.7V,3.87V	3.5V,3.1V	2%	SOT-26


型号	工作电压	功耗	检测参数	通信协议	封装	代替型号
JTM6002	2.5V-5.5V	120uA	电压/电流/电量	SMBUS/SWI	DFN-12	BQ27541


型号	工作电压	雾化片	最大充	静态电流	输出电压	充电检测精度	保护功能	封装
		最大输	电电流
		出电流
JTM8001	4.5V-6.0V	2A	100mA	3uA	3.6V	4.2V ± 1%	OCP,UVLO,OTP	SOT-25
JTM8004	3.3V-4.2V	2.5A	500mA	3uA	3.6V	4.2V ± 1%	OCP,UVLO,OTP	ESOP-8


耳机线控器IC

型号	工作电压	工作电流	静态电流	振荡频率	振荡占空比	封装
JTM5268	1.5V-5.0V	60uA	3uA	4MHz	50%	SOT-26

蓝牙自拍杆IC

型号	工作电压	工作电流	接口类型	支持系统	封装
JTM5269	1.5V-5.0V	60uA	3.5mm 音频拍照	适用于 ios5.01 以上版本及安卓 4.2.2 以上系统	SOT-26


苹果数据线IC

型号	工作电压	工作电流	内置/外置MOS	接口类型	支持系统	封装
JTM5258	2.2-5.5V	3mA	外置MOS	8 Pin Lighting	iOS 6.0，iOS 6.01，iOS 6.1，iOS 6.12	SOT23-6L
					iOS 7.04及后续升级系统
					iOS 7.1，iOS 7.1.1
JTM5259	2.2-5.5V	3mA	内置MOS	8 Pin Lighting	iOS 6.0，iOS 6.01，iOS 6.1，iOS 6.12	SOT23-6L
					iOS 7.04及后续升级系统
					iOS 7.1，iOS 7.1.1


型号	极性	Vceo	Vces	Vebo	Ic	Icp	Ib	Ibp	Pc	封装	状态
JTM13001	NPN	400V	600V	9V	0.5A	1A	_	_	1W	TO-92	量产
JTM13003	NPN	400V	600V	9V	1.5A	3A	_	_	1W	TO-92	量产
									20W	TO-126
									40W	TO-220
JTM13005	NPN	400V	700V	9V	4A	8A	2A	4A	75W	TO-220	量产
JTM13007	NPN	400V	700V	9V	8A	16A	4A	8A	80W	TO-220	量产
JTM13009	NPN	400V	700V	9V	12A	24A	6A	12A	120W	TO-220	量产
