| P 沟道增强型功率MOSFET JTMC2305 | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| 概述： | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| JTMC2305采用先进工艺，提供较低的导通电阻，低栅极电荷和低工作电压，栅极电压可低至2.5V。JTMC2305适合用于电池保护， | |||||||||||||||||||||||||||
| 或PWM开关中的应用。 | |||||||||||||||||||||||||||
| 应用： | |||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
 |
电池保护 | ||||||||||||||||||||||||||
|
|
负载开关 | ||||||||||||||||||||||||||
|
|
电源管理 | ||||||||||||||||||||||||||
| 特点： | |||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
VDS = -20V，ID = -4.1A | ||||||||||||||||||||||||||
| RDS(ON) < 75mΩ @ VGS=-2.5V | |||||||||||||||||||||||||||
| RDS(ON) < 52mΩ @ VGS=-4.5V | |||||||||||||||||||||||||||
|
|
较高的功率和电流处理能力 | ||||||||||||||||||||||||||
|
|
3 管脚SOT23 封装 | ||||||||||||||||||||||||||
|
|
产品无铅，满足rohs，不含卤素 | ||||||||||||||||||||||||||
|
产品封装图： |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|

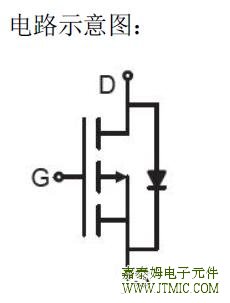

产品原理图： |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
