CXDR7550系列产品是超小型, 高精度内置延迟电路的电压检测器IC。由于采用了CMOS工艺, 高精度基准电源, 激光微调技术实现了包括温度漂移在内的高精度, 低消耗电流, 高精度延迟时间。内部微调可以在50ms到最长800ms之内设定解除延迟时间,能确保较长的复位时间。还可使用手动复位引脚(MRB)的强制复位功能。有N沟道开漏和CMOS两种输出,能从RESETB(Active Low)和RESET(Active High)中选择输出逻辑状态。备有USPN-4及SSOT-24,SOT-25三种超小型封装,适用于便携式仪器的小型化, 高密度实装以及取代既往产品
-
[ CXDR7550 ]
目录
7.相关产品
产品概述 返回TOP
CXDR7550系列产品是超小型, 高精度内置延迟电路的电压检测器IC。由于采用了CMOS工艺, 高精度基准电源, 激光微调技术实现了包括温度漂移在内的高精度, 低消耗电流, 高精度延迟时间。内部微调可以在50ms到最长800ms之内设定解除延迟时间,能确保较长的复位时间。还可使用手动复位引脚(MRB)的强制复位功能。有N沟道开漏和CMOS两种输出,能从RESETB(Active Low)和RESET(Active High)中选择输出逻辑状态。备有USPN-4及SSOT-24,SOT-25三种超小型封装,适用于便携式仪器的小型化, 高密度实装以及取代既往产品。CXDR7550 series is ultra small highly accurate voltage detector with delay circuit built-in. The device includes a highly accurate reference voltage source, manufactured using CMOS process technology and laser trimming technologies, it maintains high accuracy, low power consumption, and accurate releases delay time over the full operation temperature range. The release delay time periods are internally set in a range from 50ms to 800ms. Moreover, with the manual reset function, reset can be asserted at any time. The device is available in both CMOS and N-channel open drain output configurations. Also detect logic is available in both RESETB (Active Low) and RESET (Active High). Ultra small package USPN-4 is ideally suited for small design of portable devices and high densely mounting applications. The conventional packages SSOT-24,SOT-25 is also available for upper compatible replacements.

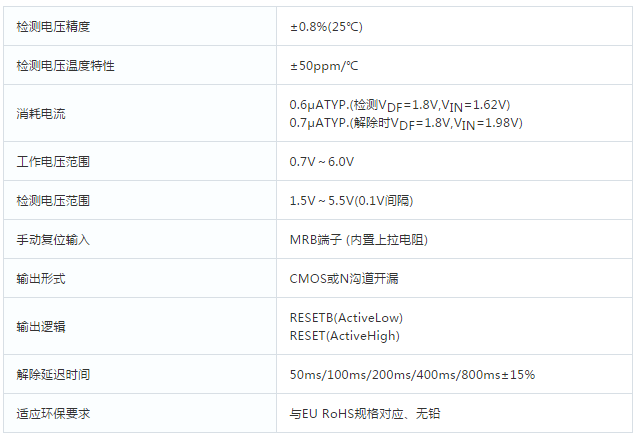

产品特点 返回TOP
应用范围 返回TOP
● Microprocessor logic reset circuitry
● System battery life and charge voltage monitors
● Memory battery back-up circuits
● Power-on reset circuits
● Power failure Detection
● Delay circuit
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP
电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
|
单功能电压检测器 |
|||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出形式 |
温度 范围 (℃) |
检测 电压 精度 (%) |
检测电 压温度 特性 ppm/℃ |
|
μA |
|||||||||||
|
低消耗 电流 |
SOT24 USP3 |
1 |
5 |
0.7 |
6 |
0.5 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
检测电压 高精度 |
SOT24 USPN4B02 |
1.5 |
5.5 |
0.7 |
6 |
0.7 |
CMOS N-ch open drain |
-40～＋85 |
±0.8 |
±50 |
|
|
低检测电 压0.8V |
SOT23 SOT89 SOT24 |
0.8 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
低检测电 压0.8V |
USP3 |
0.8 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±100 |
|
|
Assures All Temperature Range |
SOT23 SOT89 |
1.6 |
6 |
0.7 |
10 |
0.8 |
CMOS N-ch open drain |
-40～＋85 |
±2 |
±400 |
|
|
电压检测器 延迟时间内部设定 |
||||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出 形式 |
手动复 位输入 |
解除延 迟时间 (ms) |
检测电 压精度 (%) |
检测电压 温度特性 ppm/℃ |
|
μA |
||||||||||||
|
看门狗+ 手动复位 |
SOT25 USP6C |
1.6 |
5 |
1 |
6 |
8 |
CMOS |
Yes |
3.13 25 50 100 200 400 1600 |
±2 |
±100 |
|
|
看门狗+ 手动复位 |
SOT25 USP6C |
1.6 |
5 |
1 |
6 |
8 |
CMOS N-ch open drain |
Yes |
3.13 25 50 100 200 400 1600 |
±2 |
±100 |
|
|
检测电压, 高精度、 手动复位 |
SOT25 SSOT24 USPN4 |
1.5 |
5.5 |
0.7 |
6 |
0.7 |
CMOS N-ch open drain |
Yes |
50 100 200 400 800 |
±0.8 |
±50 |
|
|
工作电压范围 0.7~10V |
SOT23 SOT89 |
1.6 |
6 |
0.7 |
10 |
1 |
CMOS N-ch open drain |
No |
±2 |
±100 |
||
|
带内置延迟电路 |
SOT23 |
1.6 |
6 |
0.7 |
10 |
1 |
CMOS N-ch open drain |
No |
1 50 80 |
±2 |
±100 |
|
|
电压检测器 延迟时间外部设定 |
|||||||||||||
|
产品名称 |
特点 |
封装 |
检测 电压 MIN V |
检测 电压 MAX V |
工作 电压 MIN V |
工作 电压 MAX V |
消耗 电流 |
输出 形式 |
工作 电压 MAX V |
消耗 电流 |
手动 复位 输入 |
检测 电压 精度 |
检测电压温度特性 |
|
μA |
μA |
(%) |
ppm/℃ |
||||||||||
|
独立电压检测端子 |
SOT25 USP4 |
0.8 |
5 |
1 |
6 |
0.8*2 |
CMOS N-ch open drain |
6 |
0.8*2 |
No |
±2 |
±100 |
|
|
带外置延迟电容 |
SSOT24 |
0.8 |
5 |
0.7 |
6 |
0.9*1 |
CMOS N-ch open drain |
6 |
0.9*1 |
No |
±2 |
±100 |
|
|
独立电压检测端子 |
SOT25 USP4 |
0.8 |
5 |
1 |
6 |
0.8*2 |
CMOS N-ch open drain |
6 |
0.8*2 |
No |
±2 |
±100 |
|
|
带外置延迟电容 |
SSOT24 USPN4 |
0.8 |
5 |
0.7 |
6 |
0.9*1 |
CMOS N-ch open drain |
6 |
0.9*1 |
No |
±2 |
±100 |
|
|
外接电容延迟式 |
SSOT24 USPN4 |
1.5 |
5.5 |
1.3 |
6 |
0.58*1 |
CMOS N-ch open drain |
6 |
0.58*1 |
Yes |
±0.8 |
±50 |
|
|
浪涌电压保护功能外调滞后宽度 |
SOT26 USP6C |
0.8 |
2 |
1.6 |
6 |
1.43*1 |
CMOS N-ch open drain |
6 |
1.43*1 |
Yes |
±1.2 |
±50 |
|
|
电容延迟式 |
SOT26 USP6C |
1 |
5 |
1.6 |
6 |
1.32*3 |
CMOS N-ch open drain |
6 |
1.32*3 |
Yes |
±1.2 |
±50 |
|
|
外部调整滞后电容延迟式 |
SOT26 USP6C |
0.8 |
5 |
1.6 |
6 |
1.32*3 |
CMOS N-ch open drain |
6 |
1.32*3 |
Yes |
±1.2 |
±50 |
|
|
车载类分离传感端子 外部调整滞后 外接延迟电容式 |
USP6C |
0.8 |
2 |
1.6 |
6 |
1.43*1 |
CMOS N-ch open drain |
6 |
1.43*1 |
Yes |
±1.2 |
±50 |
|
|
车载类分离传感端子 外部调整滞后 外接延迟电容式 |
SOT26 USP6C |
1 |
5 |
1.6 |
6 |
1.32 |
CMOS N-ch open drain |
6 |
1.32 |
Yes |
±1.2 |
±50 |
|
