市电输入 HM9910 低成本T8 日光灯方案,

一.概述
HM9910 是一款高效率LED 驱动控制芯片。其输入电压范围为8VDC 到450VDC。HM9910 以一定的开关频率控制外置,MOSFET，开关频率最高可达300KHz，此开关频率可通过调节单个的下拉电阻实现，同时 HM9910 的输出驱动电流最大可超过 1A。HM9910 由于极其简单的电路而被广
泛应用于路灯，射灯，筒灯，草地灯等多种.场合，其外置MOSFET 的优势可适应从1W至50W 的多种灯具和恒流模组。在此介绍的是基于HM9910 的20W 的日光灯管方案，适用于T8 管，该灯管由288pcs 20mA 的白色LED 组成，按24 串12 并联接而成，每串电流为 20mA，总电流为240mA，适用于190~264VAC 的输入电压范围。下面着重介绍驱动方案部分。

二.产品描述
产品为非隔离18W LED非隔离驱动电源。应用电压：110Vac~264Vac。主要用于输出电压为：74V（24串），电流为240mA的LED灯具。

三.电气特性

Vin（V）	PF	Pin（W）	Vout（V）	Iout（mA）	Pout（W）	Eff (%)	Deviation (%)
110	0.90	18.9	74.1	215	17.3	91.6	2
220	0.91	19.3	73.7	217	17.6	91.4

四.保护特性
a）短路保护： Pass b）过温保护： Pass c）开路保护： Pass

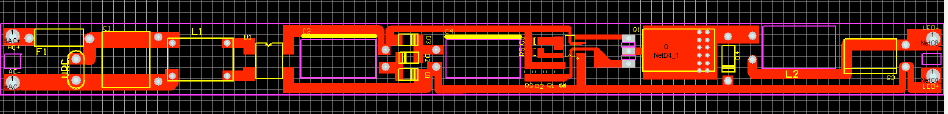

五.物理尺寸(首板)

12NC：LD-G8/2.5mH

	脚位	线径	匝数	电感量	磁芯	骨架
主绕组P	1脚――2脚	0.2mm	285Ts	2.5mH 精度：+/-10%	工字电感镍锌 Φ8*12
次级绕组

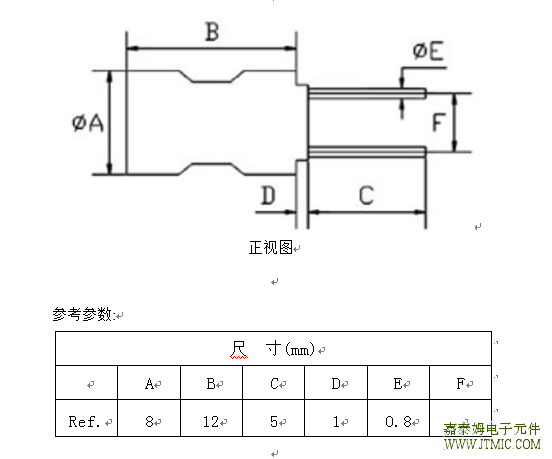

七.电感的参数及尽寸

1.主绕组P绕完, 外层须加绝缘套管;

八,电路中各元器的参数.

NO.	元件类型	型号描述	用量	单位	位号
1	贴片电阻	RES-SMD-1206-002.20R-1%-0.250W	2	Pcs	Rs3,Rs4
2		RES-SMD-1206-002.70R-1%-0.250W	2	Pcs	Rs1,Rs2
3		RES-SMD-1206-220.00K-1%-0.250W	1	Pcs	Rs5
		RES-SMD-1206-220.00K-5%-0.250W	1	Pcs	R14
4	贴片电容	CAP-SMD-0805-X7R-001.00uF-10%-025V	1	Pcs	C5
5		CAP-SMD-0805-X7R-001.00uF-10%-025V	2	Pcs	C6
		CAP-SMD-1206-X7R-001.00n-10%-1000V	1	Pcs	C9
6	安规电容	CAP_X2-000.1uF-275Vac_P10	1	Pcs	C1
7	电解电容	CAP_ELE-004.70uF-250V_P5	1	Pcs	C8
8		CAP_ELE-022.00uF-250V_P5	2	Pcs	C3,C4
9	薄膜电容	CAP-MPP-100.00nF-400V_P10	1	Pcs	C2
10	贴片二极管	DIO-REC-SMA-01.00A-1000V-1N4007	3	Pcs	D1,D2,D3
11		DIO-FAS-SMA-01.00A-1000V-FR107	1	Pcs	D4
12	贴片桥堆	BR-REC-MBS-00.80A-600V-MB6S	1	Pcs	U1
13	电感	屏蔽电感2mH	1	Pcs	L2
		LD-G8/2.5mH	2	Pcs	LD1,LD2
14	保险管	FUS-RST-1.0A-250V-4mm8.35mm7.7mm	1	Pcs	F1
15	MOS管	MOS-4.0A-600V-HM4N60K_DPAK	1	Pcs	Q1
16	压敏电阻	VAR-Φ7-470V-Φ7D471K	1	Pcs	VRC
17	芯片	IC-HM9910_SOP8	1	Pcs
18	线材	WIR-CE-0.5mm*100mm-white	1	EA	ACL
19		WIR-CE-0.5mm*100mm-black	1	EA	ACN
20		WIR-CE-0.5mm*100mm-red	1	EA	Vo+
21		WIR-CE-0.5mm*100mm-green	1	EA	Vo-
22	PCB板	PCB-FR4/2-220mm16mm1.2mm	1	EA	HM9910非隔离

九.产品特点

8~600V 宽输入电压范围
●工作效率可达 90%以上
●恒流输出 LED 驱动
●从几 mA 到 1A 的宽驱动能力
●可驱动 1 个到上百个 LED 灯串
●固定关断时间的工作模式
●当关断时间不足时自动调整
●外部线性及 PWM 调光
●欠压、过温、过流、短路等保护功能

●采用无铅 SOP8 封装

十.附HM9910的PDF文档;

HM9910

十一.产品应用
DC/DC、AC/DC LED 驱动应用
●RGB 背光 LED 驱动
●平板显示器背光驱动
●普通应用恒流源
●LED 信号灯或装饰灯
●汽车用 LED 灯
●恒流充电器

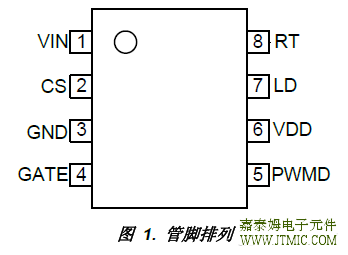

十二:封装图.

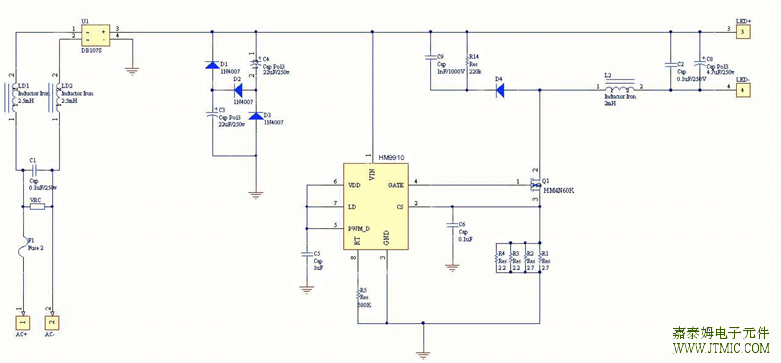

十三.电路原理图
