jtm2806 锂电池供电 MR16射灯方案

一.产品概述

jtm2806 是一款由基准电压源、振荡电路、比较器、PWM/PFM 控制电路等构成的 CMOS 降压恒流驱动器。利用 PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围（2.0－6V）内的低纹波、高效率和大输出电流.
jtm2806 内置功率 MOSFET，使用过压、过流、过热等诸多保护电路，在超过控制值时会自动断开，以保护芯片。本产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。

二:产品特点

1.高效率                                最大效率可达 92％
2.大的输出电流          800mA
3.甚小静态电流                  200μA
4.低压操作                 可达 100％占空比
5. PWM/PFM 自动切换       占空比自动可调以保持很大负载范围内的高效率、低纹

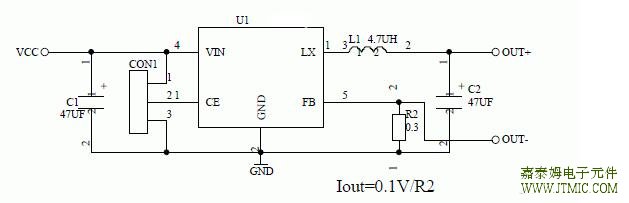

三.典型应用电路

四.BOM

编号	型号描述	位号	用量	单位
1	贴片电阻0.3 SMD0805	R2	1	PCS
2	贴片电感4.7uH D8*8mm	L1	1	PCS
3	电解电容47UF/16V	C2	1	PCS
4	电解电容47UF/16V	C1	1	PCS
5	3PIN排针脚距2.54mm	CON1	1	PCS
6	驱动IC jtm2806 SOT23-5	U1	1	PCS
7	PCB板双面玻纤 40251.6mm		1	PCS

五.附件jtm2806的PDF文件档
