单电源低功耗运算放大器和基准电压源JTMC958

时间:2015-12-11 10:59来源:未知 作者:oumao18 点击: 次
单电源低功耗运算放大器和基准电压源 JTMC958 产品简介 规格书下载 免费样品申请 概述： JTMC958内部包括一个运算放大器和一个基准电压源，适合于2.5V到5.5V单电源工作。 JTMC958内部的运算放大
单电源低功耗运算放大器和基准电压源JTMC958

产品简介

概述：
JTMC958内部包括一个运算放大器和一个基准电压源，适合于2.5V到5.5V单电源工作。
JTMC958内部的运算放大器具有频率补偿电路，在单位增益应用时也能保持稳定。其输出级采用特别设计，即使在带有负载时
只消耗很少的电流。运算放大器的输入和输出均为轨到轨输入和输出。
基准电压源的典型值为1.205V，精度±2%，能够输出2.2毫安电流，或吸收25微安的电流。
JTMC958采用6管脚SOT23封装。

应用：
仪器，条形码阅读器 光二极管前置放大器
音频前置放大 智能IC卡应用
车门开关系统 电池供电的系统
警报，有毒气体检测应用 烟雾检测，安防系统

特点：
运算放大器 + 基准电压
工作电流：60uA@4V
轨到轨输入/输出
工作电压范围：2.5V 到 5.5V
运算放大器具有频率补偿电路
基准电压：1.205V ±2%
运算放大器可以驱动1nF负载
工作环境温度范围：－40℃ 到 85℃
采用SOT23-6封装
无铅，满足Rohs指令，不含卤素

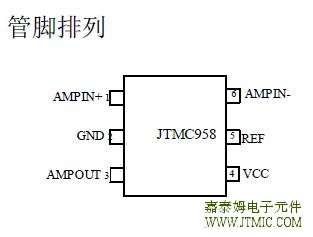

产品封装图：

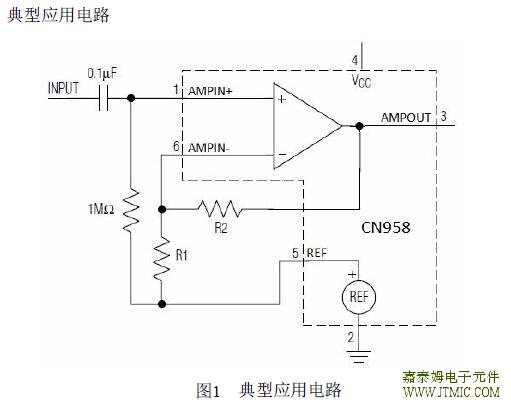

产品原理图：
相关产品：
放大器芯片

型号 工作电压范围 带宽 工作模式 其他功能 封装
JTMC958 2.5V 到 5.5V 950kHz 60uA@4V
◆ 运算放大器 + 电压基准
◆ 工作电流：60uA@4V
◆ 轨到轨输入/输出
◆ 工作电压范围：2.5V 到5.5V
◆ 运算放大器具有频率补偿电路
◆ 基准电压：1.205V ±2%
◆ 运算放大器可以驱动1nF负 载
SOP8
JTMC951 2.5V 到 5.5V 40kHz 15uA
◆ 运算放大器 + 比较器 + 电压基准
◆ 工作电流：15uA
◆ 轨到轨输入/输出
◆ 工作电压范围：2.5V 到 5.5V
◆ 运算放大器具有频率补偿电路
◆ 基准电压：1.211V ±2%
◆ 电压比较器迟滞：±7mV(14mV)
◆ 运算放大器可以驱动1nF负载
SOP8
