JTMC951单电源低功耗运算放大器，电压比较器和基准电压源

产品简介

规格书下载

免费样品申请

概述：

JTMC951内部包括一个运算放大器，一个电压比较器和一个基准电压源。在芯片内部，电压比较器的反相输入端连接到基准电

压源。JTMC951适合于2.5V到5.5V单电源工作。

JTMC951内部的运算放大器具有频率补偿电路，在单位增益应用时也能保持稳定。其输出级采用特别设计，即使在带有负载时

只消耗很少的电流。运算放大器的输入和输出均为轨到轨。

基准电压源的典型值为1.211V，精度±2%，能够输出或吸收20微安的电流。

JTMC951采用8管脚小外形封装(SOP8)。

应用：

仪器，条形码阅读器

电池供电系统

车门开关系统

警报，有毒气体检测应用

光二极管前置放大器

智能IC卡应用

红外接收

烟雾检测，安防系统

特点：

运算放大器 + 比较器 + 电压基准

工作电流：15uA

轨到轨输入/输出

运算放大器具有频率补偿电路

基准电压：1.211V ±2%

电压比较器迟滞：±7mV(14mV)

运算放大器可以驱动1nF负载

工作环境温度范围：－40℃ 到85℃

无铅，满足Rohs指令，不含卤素

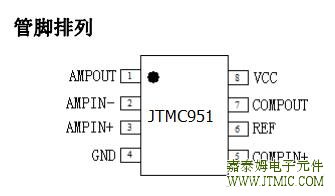

产品封装图：

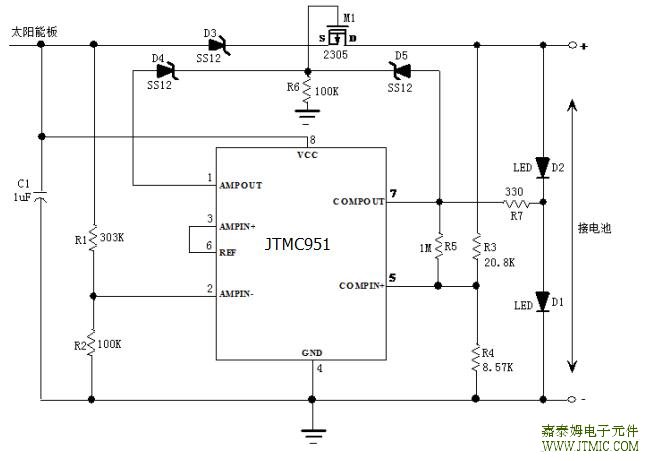

产品原理图：

相关产品：

放大器芯片

型号

工作电压范围

带宽

工作模式

其他功能

封装

JTMC958

2.5V 到 5.5V

950kHz

60uA@4V

◆	运算放大器 + 电压基准
◆	工作电流：60uA@4V
◆	轨到轨输入/输出
◆	工作电压范围：2.5V 到5.5V
◆	运算放大器具有频率补偿电路
◆	基准电压：1.205V ±2%
◆	运算放大器可以驱动1nF负载

SOP8

JTMC951

2.5V 到 5.5V

40kHz

15uA

◆	运算放大器 + 比较器 + 电压基准
◆	工作电流：15uA
◆	轨到轨输入/输出
◆	工作电压范围：2.5V 到 5.5V
◆	运算放大器具有频率补偿电路
◆	基准电压：1.211V ±2%
◆	电压比较器迟滞：±7mV(14mV)
◆	运算放大器可以驱动1nF负载

SOP8
