一,产品概述(General Description)

JTM1810 is a special circuit for single-channel LED (Light Emitting Diode) constant current driver; LED high-voltage drive circuit is integrated in
JTM1810; and constant current illumination control is realized by connecting periphery with LED. The product is characterized by excellent performance,
simple connection and reliable quality. SOT-23 or TO-92 package type is
adopted.

二.产品特点(Features)

High-voltage power CMOS technology is adopted;
Withstand voltage at output port is 24V;
Any peripheral device is needless;
Current constant of JTM1810-2 is 18mA （±3%）;
Current constant of JTM1810-3 is 30mA （±3%）;
Package type is SOT-23 TO-92

三,应用范围 (Applications)

LED Constant Current Driver

四.技术规格书下载（产品PDF）

JTM1810

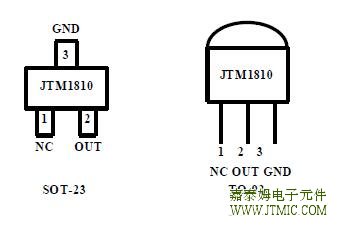

五,产品封装图 (Package)

Symbol	SOT-23	TO-92	Name of pin	Introduction
NC	1	1	Empty pin	No internal connection
OUT	2	2	LED drive output	Control output of lighting LED; connecting LED cathode to the pin
GND	3	3	Logic ground	Connecting to system ground

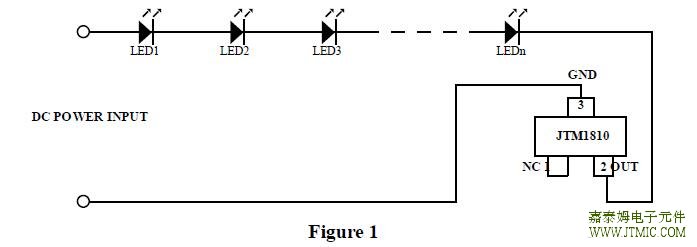

六.电路原理图

七,功能概述

Parameter	Symbol	Scope（typical value）	Unit
Withstand voltage at output port	Vout	24	V
Power loss	PD	400	mW
Operating temperature	Topt	-40 ～ +80	℃
Storage temperature	Tstg	-65 ～ +150	℃

八,相关芯片选择指南

型号	工作电压围	内置MOS	输出功率	输出电流	输出	基准	PF值	效率	封装
型号	工作电压围	内置MOS	输出功率	输出电流	电流精度	电压	PF值	效率	封装
JTM2831A	85Vac-265Vac	500V/0.8A	9W以内	最大255mA	3%	0.4V	0.5	95%	SOP-8
JTM2831A	85Vac-265Vac	MOS	9W以内	可调	3%	0.4V	0.5	95%	SOP-8
JTM2832A/D	85Vac-266Vac	500V/1A	18W/28W	最大330mA	3%	0.4V	0.5	95%	SOP8/DIP8
JTM2832A/D	85Vac-266Vac	MOS	以内	可调	3%	0.4V	0.5	95%	SOP8/DIP8
JTM2833A/D	85Vac-266Vac	500V/2A	36W以内	最大400mA	3%	0.4V	0.5	95%	SOP8/DIP8
JTM2833A/D	85Vac-266Vac	MOS	36W以内	可调	3%	0.4V	0.5	95%	SOP8/DIP8
JTM2836D	85Vac-265Vac	500V/3A	50W以内	最大490mA	3%	0.4V	0.5	195%	DIP8
JTM2836D	85Vac-265Vac	MOS	50W以内	可调	3%	0.4V	0.5	195%	DIP8
JTM2325A	85Vac-265Vac	600V/1.5A	12W以内	可调	3%	0.2V	0.9	95%	SOP8
JTM2325A	85Vac-265Vac	MOS	12W以内	可调	3%	0.2V	0.9	95%	SOP8
JTM2326A/D	85Vac-265Vac	600V/2.0A	20W/30W以内	可调	3%	0.2V	0.9	95%	SOP8
JTM2326A/D	85Vac-265Vac	MOS	20W/30W以内	可调	3%	0.2V	0.9	95%	DIP7
JTM2329A	85Vac-265Vac	外置MOS	60W以内	可调	3%	0.2V	0.9	95%	SOT-26
JTM2931A	85Vac-265Vac	500V/0.8A	9W以内	最大255mA	3%	0.4V	0.5	95%	SOP8
JTM2931A	85Vac-265Vac	MOS	9W以内	可调	3%	0.4V	0.5	95%	SOP8
JTM2932A	85Vac-266Vac	500V/1A	18W以内	最大330mA	3%	0.4V	0.5	95%	SOP8
JTM2932A	85Vac-266Vac	MOS	18W以内	可调	3%	0.4V	0.5	95%	SOP8
JTM2933A/D	85Vac-266Vac	500V/2A	36W以内	最大400mA	3%	0.4V	0.5	95%	SOP8/DIP7
JTM2933A/D	85Vac-266Vac	MOS	36W以内	可调	3%	0.4V	0.5	95%	SOP8/DIP7

LED日光灯&球泡灯驱动IC

型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM9910	8V-600V	1A	90%	0.23mA	0.25V	线性调光	欠压/过温/	SOP8	HV9910/SMD802/
HV9910						PWM调光	过流/短路保护		TB99/SQ9910/
									KTD910
JTM9961	8V-600V	1A	90%	0.23mA	0.25V	线性调光	欠压/过温/	SOP8	HV9961/HV9910
HV9961	8V-600V	1A	90%	0.23mA	0.25V	PWM调光	过流/短路保护	SOP8	SMD802/TB99/SQ9910
JTM9920	10V-24V/	1A/	90%	0.36mA	0.2V	带有源PFC	欠压/过温/	SOP8
	500V	内置500V					过流/短路保护
		MOS
JTM9970	7.0V-7.6V/	1A/	90%	0.20mA	0.4V		欠压/过温/	SOP8
	500V	内置500V					过流/短路保护
		MOS

LED台灯驱动IC
LED台灯驱动IC
型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM9921	20V-400V	20mA		0.35mA				SOT-89	HV9921
JTM9922	20V-400V	50mA		0.35mA				SOT-89	HV9922
JTM9923	20V-400V	30mA		0.35mA				SOT-89	HV9923
JTM9927	6V-500V	20-50mA			0.6V			TO-252	BJ1218
JTM225	2.0V-5.5V			3uA		LED台灯		SOP8
						带无级调光/
						分段调光

LED路灯驱动IC
LED路灯驱动IC
型号	输入电压	驱动电流	工作效率	关机电流	采样阀值	调光功能	保护功能	封装	替代型号
JTM5305	3.6V-100V	扩流最大2A	95%	1mA	0.25V	PWM调光	欠压/过温/	SOP8	TAC5305
JTM5305	3.6V-100V	扩流最大2A	95%	1mA	0.25V	PWM调光	过流/短路保护	SOP8	TAC5305

我司的JTM9910有以下优点：

1.宽电压工作（8V-600V）
2.低功耗（600mW）高效率（90%以上）
3.高耐压（600V）
4.宽驱动能力（几ma-1A）
5.欠压、过温、过流、短路保护
6.关断时间自动调整
7.支持线性调光和pwm脉宽调光
8.调节CS电阻可以调节输出电流，调小电阻值可以调大输出电流。
9.调节RT电阻可以调节输出功率，调小电阻值可以调大输出功率。
10.工业级工作温度:-40°C---+85°C
11.可以提供非隔离方式LED日光灯/球泡灯驱动的整套方案。


隆压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L
