JTMX3786降压恒流型 LED驱动器，可工作在DC8V到40V输入电压范围，低纹波，内置功率MOS

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMX3786是一款降压恒流型 LED驱动器，可工作在DC8V到40V输入
电压范围，低纹波，内置功率MOS。JTMX3786内置固定频率振荡器与频率
补偿电路，简化了电路设计。
PWM 控制环路可以调节占空比从0~100%之间线性变化。内置输
出过电流保护功能，当输出短路时，开关频率从220KHz降至60KHz。内部补
偿模块可以减少外围元器件数量。
二.产品特点(Features)

8V到40V宽输入电压范围
0.21V输出电流采样电压
最大占空比100%
最小压差0.3V
固定220KHz开关频率
最大3A开关电流
内置功率MOS
出色的线性与负载调整率
内置频率补偿功能
内置输出短路保护功能
内置热关断功能
内置电流限制功能
SOP8-EP封装
三,应用范围 (Applications)

降压恒流驱动
显示器LED背光
通用LED照明

四.技术规格书下载（产品PDF）

JTMX3786

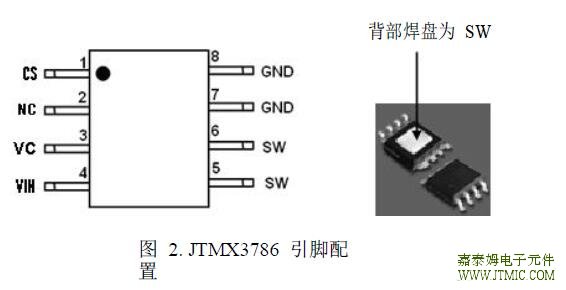

五,产品封装图 (Package)

引脚号	引脚名	描述
1	CS	输出电流采样引脚，CS 参考电压为 0.21V。
2	NC	无连接。
3	VC	内部电压调节器旁路电容引脚，在典型应用中，需要在 VIN 与 VC 引脚之间连接 1 个 1uF 电容。
4	VIN	电源输入引脚，支持 8V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
5，6	SW	功率开关输出引脚，SW 是输出功率的开关节点，金属片电气属性是 SW。
7，8	GND	接地引脚。

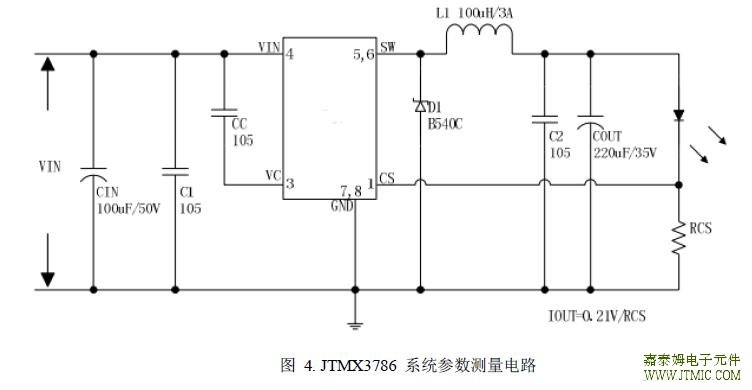

六.电路原理图

七,功能概述

参数	符号	值	单位
输入电压	Vin	-0.3 到 45	V
输出开关引脚电压	VSW	-0.3 到 VIN	V
电流采样引脚电压	VCS	-0.3到VIN	V
功耗	PD	内部限制	mW
热阻 (SOP8-EP) (结到环境，无外部散热片)	RJA	60	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>2000	V

八,相关芯片选择指南

产品型号	输入电压	最大输出电压	输出电流	开关频率	恒流设置	封装形式
JTMX3786	8V ~ 40V	32V	3A	220KHz	Adj (0.21V)	SOP8L-EP
JTMX3787	8V ~ 36V	32V	4A	220KHz	Adj (0.21V)	TO252-5L
JTMX3789	8V ~ 36V	32V	5A	220KHz	Adj (0.21V)	TO263-5L
