一,产品概述(General Description)

The JTM4843 uses advanced trench technology to provide excellent
RDS(ON), This device is suitable for use as a load switch and battery
protection applications.

二.产品特点(Features)

● VDS = -40V,ID = -5.0A
RDS(ON) < 126mΩ @ VGS=-4.5V
RDS(ON) < 85mΩ @ VGS=-10V
● High power and current handing capability
● Lead free product is acquired
● Surface mount package

三,应用范围 (Applications)

● Battery applications
● Load switch

四.技术规格书下载（产品PDF）

JTM4843

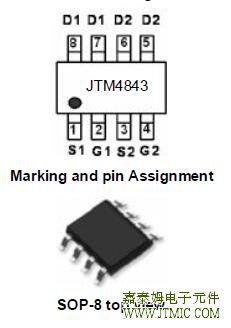

五,产品封装图 (Package)

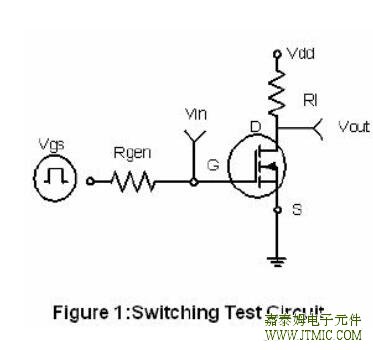

六.电路原理图

七,功能概述

Parameter	Symbol	Limit	Unit
Drain-Source Voltage	VDS	-40	V
Gate-Source Voltage	VGS	±20	V
Drain Current-Continuous	ID	-5.0	A
Drain Current-Pulsed (Note 1)	IDM	-20	A
Maximum Power Dissipation	PD	2.0	W
Operating Junction and Storage Temperature Range	TJ,TSTG	-55 To 150	℃

八,相关芯片选择指南

型号	沟道	VDS	VGS	VTH	ID	IDM	RDS(on)	封装	状态
		(Max)			(Max)		(Max)
JTM2301/A	P沟道	-20V	-10V	-0.7V	-3A	-10A	65mΩ	SOT23	量产
								SOT23-3L
JTM2301B	P沟道	-20V	-12V	-0.7V	-2.8A	-10A	83mΩ	SOT23	量产

JTM2301C	P沟道	-12V	-12V	-0.7V	-2.8A	-10A	85mΩ	SOT23	量产

JTM2305	P沟道	-20V	-12V	-0.7V	-4.1A	-15A	39mΩ	SOT23	量产

JTM2333	P沟道	-12V	-12V	0.32V	6A	20A	30mΩ	SOT23-3L	量产
JTM2341/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产
								SOT23
JTM3401/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产
								SOT23
JTM3401C	P沟道	-30V	-20V	-1.6V	-2.5A	-10A	72mΩ	SOT23	量产

JTM3407/B	P沟道	-30V	-20V	-1.5V	-4.2A	-20A	55mΩ	SOT23-3L	量产
								SOT23
JTM3413/B	P沟道	-20V	-12V	-0.7V	-2.5A	-10A	118mΩ	SOT23-3L	量产
								SOT23
JTM3415E	P沟道	-20V	-10V	-0.65V	-4.0A	-30A	34mΩ	SOT23-3L	量产
	带ESD保护
JTM3421/B	P沟道	-30V	-20V	-1V	-4.2A	-30A	50mΩ	SOT23-3L	量产
								SOT23
JTM2319	P沟道	-40V	-20V	-1.5V	-5.3A	-20A	73mΩ	SOT-23-3L	量产
JTM2309	P沟道	-60V	-20V	-1.0V	-1.8A	-7A	170mΩ	SOT-23-3L	量产
JTM6401	P沟道	-30V	-20V	-1V	-5.0A	-30A	50mΩ	SOT23-6L	量产

JTM9435	P沟道	-30V	-20V	-1.6V	-5.1A	-20A	48mΩ	SOP8	量产

JTM9435B	P沟道	-20V	-10V	-0.7V	-5A	-20A	60mΩ	SOP8	量产

JTM4435	P沟道	-30V	-20V	-1.5V	-9.1A	-50A	15mΩ	SOP8	量产

JTM4407	P沟道	-30V	-20V	-1.65V	-12A	-60A	14mΩ	SOP8	量产

JTM4409	P沟道	-30V	-20V	-1.75V	-15A	-80A	8mΩ	SOP8	量产

JTM4443	P沟道	-40V	-20V	-1.5V	-6A	-24A	73mΩ	SOP8	量产

JTM4485	P沟道	-40V	-20V	-2.0V	-15A	-60A	30mΩ	SOP8	量产

JTM4441	P沟道	-55V	-20V	-2.6V	-5A	-25A	64mΩ	SOP8	量产

JTM5853	P沟道+肖特基	22V	8V	0.69V	3A	12A	110mΩ	DFN2*3-8	量产
JTM16P12D	P沟道	12V	12V	0.7V	16A	65A	18mΩ	DNF2*2-6	量产
